Schnellspanner vertikal Stahl, Komp: blau, M=M08x45 - K0662.008001
Schnellspanner vertikal Stahl, Komp: blau, M=M08x45 - K0662.008001
Produktnummer:
6717982
Schnellspanner vertikal Stahl, Komp: blau, M=M08x45 - K0662.008001
EAN-Nr.:
4059245199648
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
31,88 €*
32,53 €*
(2% gespart)
|
| Bis 24 |
30,06 €*
32,53 €*
(7.59% gespart)
|
| Bis 49 |
29,15 €*
32,53 €*
(10.39% gespart)
|
| Bis 99 |
28,47 €*
32,53 €*
(12.48% gespart)
|
| Ab 100 |
27,33 €*
32,53 €*
(15.99% gespart)
|
Produktinformationen "Schnellspanner vertikal Stahl, Komp: blau, M=M08x45 - K0662.008001"
Werkstoff: Stahl.
Griffelement Polyamid.
Ausführung: nitrocarburiert und schwarz oxidiert.
Hinweis: Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht.
Zubehör: K0106
K0098
K0383
K0388
K0390
K0391
K0392
K0393

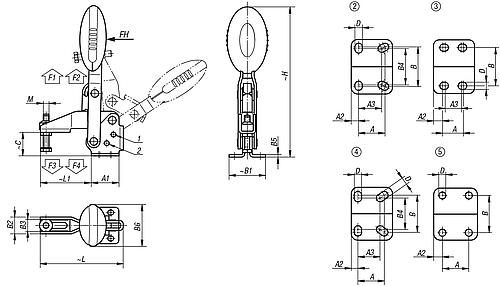

Öffnungswinkel Haltearm ~ Position 2: 93°
Öffnungswinkel Haltearm ~ Position 1: 13°
Öffnungswinkel Griff ~ Position 1: 26°
Öffnungswinkel Haltearm ~ ohne Anschlag: 158°
M: M8x45
A: 21
A1: 39
A2: 9
A3: 19
B: 32
B1: 45
B2: 20,6
B3: 15,5
B6: 41,5
D: 6,8
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Griffelement Polyamid.
Ausführung: nitrocarburiert und schwarz oxidiert.
Hinweis: Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht.
Zubehör: K0106
K0098
K0383
K0388
K0390
K0391
K0392
K0393
Öffnungswinkel Haltearm ~ Position 2: 93°
Öffnungswinkel Haltearm ~ Position 1: 13°
Öffnungswinkel Griff ~ Position 1: 26°
Öffnungswinkel Haltearm ~ ohne Anschlag: 158°
M: M8x45
A: 21
A1: 39
A2: 9
A3: 19
B: 32
B1: 45
B2: 20,6
B3: 15,5
B6: 41,5
D: 6,8
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| B1: | 45 |
|---|---|
| A: | 21 |
| A1: | 39 |
| D: | 6,8 |
| A3: | 19 |
| L: | 107 |
| A2: | 9 |
| Ausführung 1: | Standard |
| B2: | 20,6 |
| Oberfläche Grundkörper: | nitrocarburiert und oxidiert |
| Material Grundkörper: | Stahl |
| Material Komponente: | Polyamid |
| B5: | 2,5 |
| Ausführung 2: | Fuß waagrecht |
| B3: | 15,6 |
| Farbe Komponente: | ultramarinblau RAL 5002 |
| B: | 32 |
| B6: | 41,5 |
| H: | 184,2 |
| L1: | 62 |
| RoHS: | konform |
| C: | 32,7 |
| Grifftyp Schnellspanner: | vertikal |
| Haltekraft F1 N: | 2000 |
| Haltekraft F2 N: | 2800 |
| Lochbild: | 3 |
| M=Andruckspindel: | M8x45 |
| Öffnungswinkel Griff ohne Anschlag: | 86° |
| Öffnungswinkel Griff Position 1: | 26° |
| Öffnungswinkel Griff Position 2: | 61° |
| Öffnungswinkel Haltearm ohne Anschlag: | 158° |
| Öffnungswinkel Haltearm Position 1: | 13° |
| Öffnungswinkel Haltearm Position 2: | 93° |
| Spannkraft F3 N: | 940 |
| Spannkraft F4 N: | 1350 |
| Handkraft FH N: | 190 |
