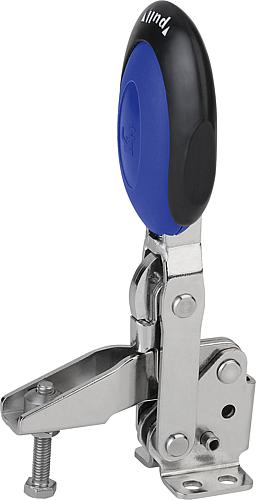

Schnellspanner vertikal Edelstahl, mit Sicherheitsverriegelung, Komp: blau, M=M08x45 - K0662.108101
Schnellspanner vertikal Edelstahl, mit Sicherheitsverriegelung, Komp: blau, M=M08x45 - K0662.108101
Produktnummer:
6717992
Schnellspanner vertikal Edelstahl, mit Sicherheitsverriegelung, Komp: blau, M=M08x45 - K0662.108101
EAN-Nr.:
4059245199747
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
93,47 €*
95,38 €*
(2% gespart)
|
| Bis 24 |
88,13 €*
95,38 €*
(7.6% gespart)
|
| Bis 49 |
85,46 €*
95,38 €*
(10.4% gespart)
|
| Bis 99 |
83,46 €*
95,38 €*
(12.5% gespart)
|
| Ab 100 |
80,12 €*
95,38 €*
(16% gespart)
|
Produktinformationen "Schnellspanner vertikal Edelstahl, mit Sicherheitsverriegelung, Komp: blau, M=M08x45 - K0662.108101"
Werkstoff: Edelstahl.
Griffelement Polyamid.
Entriegelungsbügel TPE.
Ausführung: blank.
Hinweis: Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Inklusive innenliegender Stabverriegelung mit automatischer Sicherung.
Zubehör: K0106
K0384
K0390
K0392
K0667

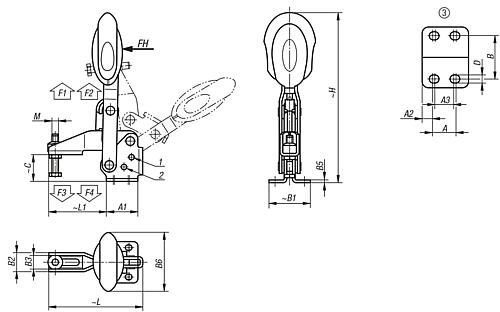

D: 6,8
B6: 51,1
A: 21
B3: 15,5
M: M8x45
B2: 20,6
B1: 45
B: 32
A3: 19
A2: 9
A1: 39
~H: 191,4
~L: 107,5
~L1: 62
Öffnungswinkel Haltearm ~ Position 1: 13°
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Griffelement Polyamid.
Entriegelungsbügel TPE.
Ausführung: blank.
Hinweis: Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Inklusive innenliegender Stabverriegelung mit automatischer Sicherung.
Zubehör: K0106
K0384
K0390
K0392
K0667
D: 6,8
B6: 51,1
A: 21
B3: 15,5
M: M8x45
B2: 20,6
B1: 45
B: 32
A3: 19
A2: 9
A1: 39
~H: 191,4
~L: 107,5
~L1: 62
Öffnungswinkel Haltearm ~ Position 1: 13°
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| B1: | 45 |
|---|---|
| A: | 21 |
| A1: | 39 |
| D: | 6,8 |
| A3: | 19 |
| L: | 107 |
| A2: | 9 |
| Ausführung 1: | mit Sicherheitsverriegelung |
| B2: | 20,6 |
| Oberfläche Grundkörper: | blank |
| Material Grundkörper: | Edelstahl |
| Material Komponente: | Polyamid |
| B5: | 2,5 |
| Ausführung 2: | Fuß waagrecht |
| B3: | 15,6 |
| Farbe Komponente: | ultramarinblau RAL 5002 |
| B: | 32 |
| B6: | 51,1 |
| H: | 191,4 |
| L1: | 62 |
| RoHS: | konform |
| C: | 32,7 |
| Grifftyp Schnellspanner: | vertikal |
| Haltekraft F1 N: | 2000 |
| Haltekraft F2 N: | 2800 |
| Lochbild: | 3 |
| M=Andruckspindel: | M8x45 |
| Öffnungswinkel Griff ohne Anschlag: | 86° |
| Öffnungswinkel Griff Position 1: | 26° |
| Öffnungswinkel Griff Position 2: | 61° |
| Öffnungswinkel Haltearm ohne Anschlag: | 158° |
| Öffnungswinkel Haltearm Position 1: | 13° |
| Öffnungswinkel Haltearm Position 2: | 93° |
| Spannkraft F3 N: | 940 |
| Spannkraft F4 N: | 1350 |
| Handkraft FH N: | 190 |
Anmelden
Schutzkappe Gummi - K0106
Ab
1,40 €*
8 Varianten verfügbar
Werkstoff: ölbeständiger Gummi. Ausführung: Gummi schwarz. D: 11 für Schrauben: M4 Gewicht ca. g: 1 D1: 7 D2: 5,5 H: 8,5 H1: 4 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Kugeldruckschrauben ohne Kopf, Edelstahl mit abgefl.er Kugel - K0384
Ab
9,55 €*
41 Varianten verfügbar
Werkstoff: Schraube und Kugel Edelstahl. Ausführung: Edelstahl blank. Hinweis: Mit der abgeflachten Kugel können nicht planparallele Flächen verzugsfrei geklemmt, gespannt oder unterstützt werden, weil sich die beweglich gelagerte Kugel bis zu 9° anpasst. Längere Ausführungen wurden speziell für den Einsatz als "Klebestifte" konzipiert. Sie ermöglichen, dass bei kleinen bzw. mittleren Serien wirtschaftlich mechanische Verbindungselemente mit Außengewinde hergestellt werden können. Sortierebene_2 : 23 Sortierebene_1: 2 Material: Edelstahl D3: 5,6 L2: 20,3 D1: M10 Kugel-Ø: 7 Gewicht ca. g: 8,7 SW: 5 Sortierung: 250 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Varianten ab 11,14 €*
Gewindestifte, Druckzapfen ähnlich DIN 6332 - K0390
Ab
1,44 €*
64 Varianten verfügbar
Werkstoff: Edelstahl. Ausführung: Stahl: Druckzapfen einsatzgehärtet, schwarz. Edelstahl: blank. Hinweis: Der Druckzapfen der Gewindestifte DIN 6332 ist so ausgebildet, dass er sowohl direkt als auch in Verbindung mit einem Druckstück K0392 zum Spannen verwendet werden kann. D1: M16 L1: 125 D2: 12 D3: 11 Material: Edelstahl L2: 12 L5: 5,3 L3: 5 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Druckstück DIN 6311 erweitert - K0392
Ab
2,23 €*
15 Varianten verfügbar
Werkstoff: Stahl: einsatzgehärtet. Sprengring Federstahl. Edelstahl: blank. Sprengring Edelstahl. Ausführung: Stahl brüniert. Edelstahl blank. Hinweis: Zur Montage Druckzapfen so weit wie möglich in die Richtung der Sprengringöffnung neigen. Sprengring wird montiert geliefert. H1: 13 D1: 25 D2: 8,1 Gewicht ca. g: 33 für Gewindestifte mit Druckzapfen DIN 6332: M12 T1: 7 H2: 7 D4: 18 Ausführung: Stahl Sortierung: 4 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Varianten ab 2,60 €*
Druckschrauben Edelstahl - K0667
Ab
4,00 €*
68 Varianten verfügbar
Werkstoff: Schraube Edelstahl. Bolzen Messing. Ausführung: Schraube blank. Hinweis: Druckschrauben eignen sich besonders zum schonenden Klemmen oder Andrücken von Gewindespindeln, Achsen, Wellen und oberflächenbehandelten Teilen. Längere Ausführungen wurden speziell für den Einsatz als "Klebestifte" konzipiert. Sie ermöglichen, dass bei kleinen bzw. mittleren Serien wirtschaftlich mechanische Verbindungselemente mit Außengewinde hergestellt werden können. D: M5 D1: 3 SW: 2,5 L: 20,5 Gewicht ca. kg : 0,003 Ausführung : Bolzen Messing Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

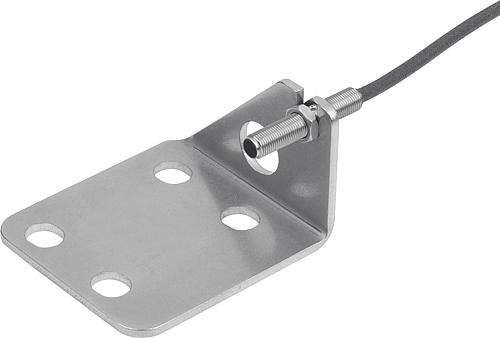

Zustandssensor mit Halter Fuß waagrecht, Schließer, Form V für Schnellspanner vertikal, Edelstahl blank - K1736
