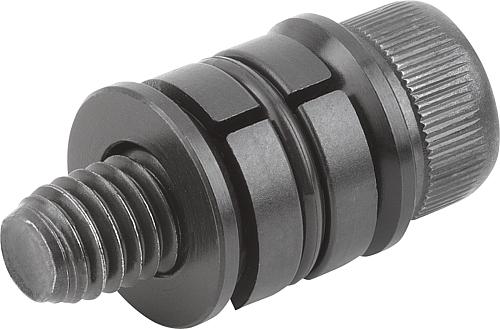

Zentrierspanner Rund H=5,5, Form: B Stahl, Komp: Stahl - K1166.20804
Zentrierspanner Rund H=5,5, Form: B Stahl, Komp: Stahl - K1166.20804
Produktnummer:
7299322
Zentrierspanner Rund H=5,5, Form: B Stahl, Komp: Stahl - K1166.20804
EAN-Nr.:
4059245267781
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
28,56 €*
28,85 €*
(1.01% gespart)
|
| Bis 24 |
28,27 €*
28,85 €*
(2.01% gespart)
|
| Bis 49 |
28,12 €*
28,85 €*
(2.53% gespart)
|
| Bis 99 |
27,98 €*
28,85 €*
(3.02% gespart)
|
| Ab 100 |
27,84 €*
28,85 €*
(3.5% gespart)
|
Produktinformationen "Zentrierspanner Rund H=5,5, Form: B Stahl, Komp: Stahl - K1166.20804"
Werkstoff:
Vergütungsstahl.
Ausführung:
gehärtet (33-39 HRC) und brüniert.
Hinweis:
Der Zenrtrierspanner ermöglicht das Zentrieren und Spannen eines Werkstücks in der Bohrung.
Durch die Keilflächen werden große Spannkräfte erreicht.
Zentrierspanner mit Niederzugwirkung.

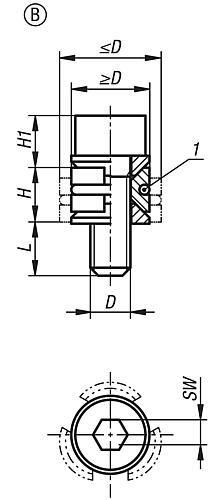

Zeichnungshinweis:
Maß H bezieht sich auf Höhe bei ≥D.
1) O-Ring
D: 10,3
D: 8
D: M4
H: 5,5
H1: 5,1
L: 7,1
SW: 3
RoHS: false
Spannart: Innenspannung
Form: B
Anwendung: bearbeitete Teile
Ausführung: rund
Spannkraft max. kN: 1,5
Anziehdrehmoment Nm: 2,7
K1166.20804
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Vergütungsstahl.
Ausführung:
gehärtet (33-39 HRC) und brüniert.
Hinweis:
Der Zenrtrierspanner ermöglicht das Zentrieren und Spannen eines Werkstücks in der Bohrung.
Durch die Keilflächen werden große Spannkräfte erreicht.
Zentrierspanner mit Niederzugwirkung.
Zeichnungshinweis:
Maß H bezieht sich auf Höhe bei ≥D.
1) O-Ring
D: 10,3
D: 8
D: M4
H: 5,5
H1: 5,1
L: 7,1
SW: 3
RoHS: false
Spannart: Innenspannung
Form: B
Anwendung: bearbeitete Teile
Ausführung: rund
Spannkraft max. kN: 1,5
Anziehdrehmoment Nm: 2,7
K1166.20804
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Material Grundkörper: | Stahl |
|---|---|
| Material Komponente: | Stahl |
| L: | 7,1 |
| D=Gewinde: | M4x12 |
| SW: | 3 |
| H=Höhe: | 5,5 |
| Ausführung 1: | rund |
| Form: | B |
| Oberfläche Grundkörper: | gehärtet und brüniert |
| Oberfläche Komponente: | gehärtet und brüniert |
| Anwendung: | bearbeitete Teile |
| Anzieh- drehmoment Nm: | 2,7 |
| H1: | 5,1 |
| D=Durchmesser max.: | 10,3 |
| D=Durchmesser min.: | 8 |
| RoHS: | konform |
| Spannart: | Innenspannung |
| Spannkraft max. kN: | 1,5 |
