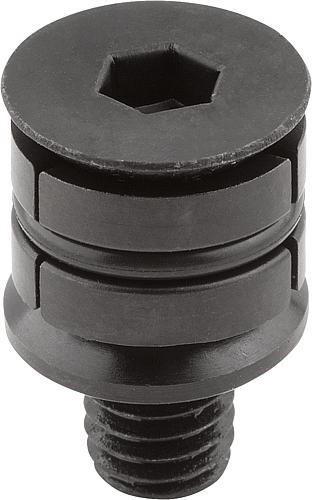

Zentrierspanner Rund H=5,5, Form: A Stahl, Komp: Stahl - K1166.10804
Zentrierspanner Rund H=5,5, Form: A Stahl, Komp: Stahl - K1166.10804
Produktnummer:
7299318
Zentrierspanner Rund H=5,5, Form: A Stahl, Komp: Stahl - K1166.10804
EAN-Nr.:
4059245267743
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
25,15 €*
25,41 €*
(1.02% gespart)
|
| Bis 24 |
24,90 €*
25,41 €*
(2.01% gespart)
|
| Bis 49 |
24,77 €*
25,41 €*
(2.52% gespart)
|
| Bis 99 |
24,64 €*
25,41 €*
(3.03% gespart)
|
| Ab 100 |
24,52 €*
25,41 €*
(3.5% gespart)
|
Produktinformationen "Zentrierspanner Rund H=5,5, Form: A Stahl, Komp: Stahl - K1166.10804"
Werkstoff:
Vergütungsstahl.
Ausführung:
gehärtet (33-39 HRC) und brüniert.
Hinweis:

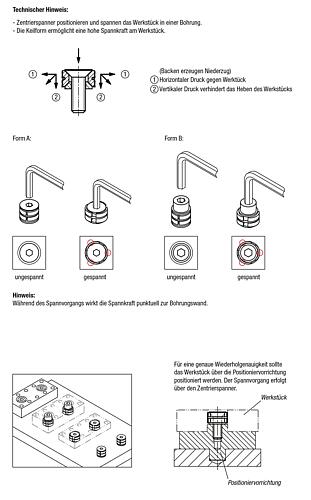

Der Zenrtrierspanner ermöglicht das Zentrieren und Spannen eines Werkstücks in der Bohrung.
Durch die Keilflächen werden große Spannkräfte erreicht.
Zentrierspanner mit Niederzugwirkung.

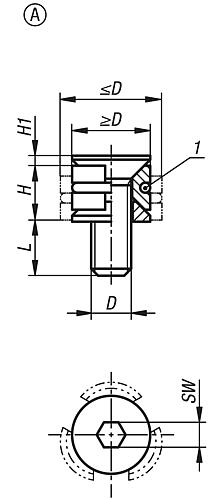

Zeichnungshinweis:
Maß H bezieht sich auf Höhe bei ≥D.
1) O-Ring
D: 10,3
D: 8
D: M4
H: 5,5
H1: 0,9
L: 7,3
SW: 2,5
RoHS: false
Spannart: Innenspannung
Form: A
Anwendung: bearbeitete Teile
Ausführung: rund
Spannkraft max. kN: 0,9
Anziehdrehmoment Nm: 2,1
K1166.10804
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Vergütungsstahl.
Ausführung:
gehärtet (33-39 HRC) und brüniert.
Hinweis:
Der Zenrtrierspanner ermöglicht das Zentrieren und Spannen eines Werkstücks in der Bohrung.
Durch die Keilflächen werden große Spannkräfte erreicht.
Zentrierspanner mit Niederzugwirkung.
Zeichnungshinweis:
Maß H bezieht sich auf Höhe bei ≥D.
1) O-Ring
D: 10,3
D: 8
D: M4
H: 5,5
H1: 0,9
L: 7,3
SW: 2,5
RoHS: false
Spannart: Innenspannung
Form: A
Anwendung: bearbeitete Teile
Ausführung: rund
Spannkraft max. kN: 0,9
Anziehdrehmoment Nm: 2,1
K1166.10804
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Material Komponente: | Stahl |
|---|---|
| L: | 7,3 |
| SW: | 2,5 |
| Form: | A |
| Material Grundkörper: | Stahl |
| Ausführung 1: | rund |
| Oberfläche Grundkörper: | gehärtet und brüniert |
| RoHS: | konform |
| Anwendung: | bearbeitete Teile |
| Anzieh- drehmoment Nm: | 2,1 |
| D=Gewinde: | M4x12 |
| H=Höhe: | 5,5 |
| H1: | 0,9 |
| D=Durchmesser max.: | 10,3 |
| D=Durchmesser min.: | 8 |
| Oberfläche Komponente: | gehärtet und brüniert |
| Spannart: | Innenspannung |
| Spannkraft max. kN: | 0,9 |
