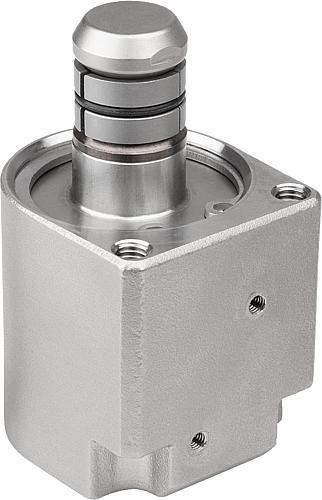

Zentrierspanner pneumatisch, D1=16, D=20, M03, Edelstahl, Komp: Nitrilkautschuk - K1742.16
Zentrierspanner pneumatisch, D1=16, D=20, M03, Edelstahl, Komp: Nitrilkautschuk - K1742.16
184,71 €*
Produktnummer:
7700951
Zentrierspanner pneumatisch, D1=16, D=20, M03, Edelstahl, Komp: Nitrilkautschuk - K1742.16
EAN-Nr.:
4059245590698
Zur Produktbeschreibung
184,71 €*
% 188,48 €* (2% gespart)Produktinformationen "Zentrierspanner pneumatisch, D1=16, D=20, M03, Edelstahl, Komp: Nitrilkautschuk - K1742.16"
Das Spannen und Entspannen des Werkstücks erfolgt über Druckluft.
Der mögliche Spanndurchmesser liegt zwischen 16 - 20 mm.
Werkstoff:
Grundkörper aus Edelstahl.
Dichtung aus NBR.
Ausführung:
Edelstahl blank.
Bestellhinweis:
Zylinderkopfschrauben M4x35 zur Befestigung von der Unterseite sind im Lieferumfang enthalten.
Zylinderkopfschrauben mit niedrigem Kopf M5 zur Befestigung von der Oberseite sind nicht im Lieferumfang enthalten.
Hinweis:
Einbaumaße für Plattenstärke 6 mm.
Die angegebenen Haltekräfte beziehen sich auf einen Betriebsdruck von 0,5 MPa sowie einer Oberflächengüte von Ra 1.6 µm.
Die Wiederholgenauigkeit beträgt hierbei ca. ± 0,2 mm.

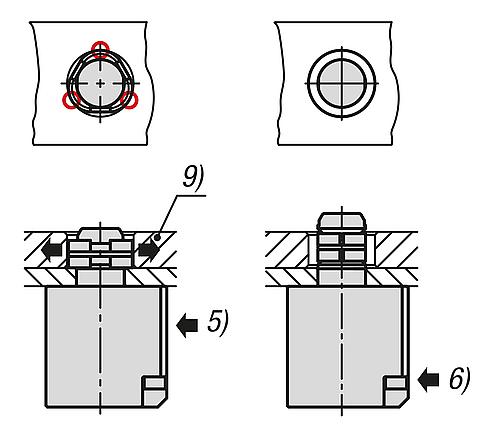

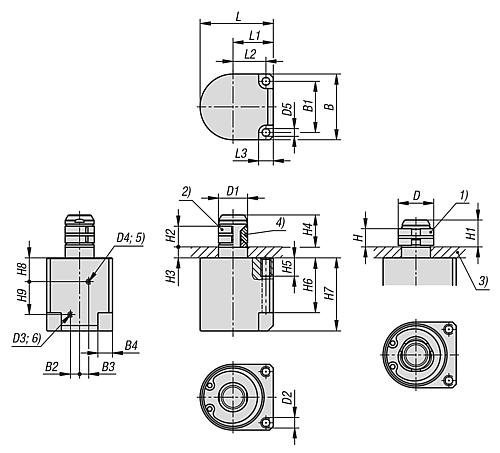

Zeichnungshinweis:
1) Position "Spannen"
2) Position "Entspannen"
3) Befestigungsplatte
4) O-Ring
5) Anschluss "Spannen"
6) Anschluss "Entspannen
7) Zylinderkopfschraube M4
8) Zylinderschraube mit niedrigem Kopf M5
9) Werkstück
Ausführung: pneumatisch
B1: 28
B2: 5
B3: 5
B4: 7,5
D1: 16
D2: M5
D3: M3
D4: M3
D5: 4,2
H1: 14,7
H2: 11,3
H3: 6
H4: 17,5
H5: 10
H6: 30
H7: 40
H8: 13
H9: 18
L1: 22
L2: 18
L3: 8
RoHS: ja
K1742.16
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Der mögliche Spanndurchmesser liegt zwischen 16 - 20 mm.
Werkstoff:
Grundkörper aus Edelstahl.
Dichtung aus NBR.
Ausführung:
Edelstahl blank.
Bestellhinweis:
Zylinderkopfschrauben M4x35 zur Befestigung von der Unterseite sind im Lieferumfang enthalten.
Zylinderkopfschrauben mit niedrigem Kopf M5 zur Befestigung von der Oberseite sind nicht im Lieferumfang enthalten.
Hinweis:
Einbaumaße für Plattenstärke 6 mm.
Die angegebenen Haltekräfte beziehen sich auf einen Betriebsdruck von 0,5 MPa sowie einer Oberflächengüte von Ra 1.6 µm.
Die Wiederholgenauigkeit beträgt hierbei ca. ± 0,2 mm.
Zeichnungshinweis:
1) Position "Spannen"
2) Position "Entspannen"
3) Befestigungsplatte
4) O-Ring
5) Anschluss "Spannen"
6) Anschluss "Entspannen
7) Zylinderkopfschraube M4
8) Zylinderschraube mit niedrigem Kopf M5
9) Werkstück
Ausführung: pneumatisch
B1: 28
B2: 5
B3: 5
B4: 7,5
D1: 16
D2: M5
D3: M3
D4: M3
D5: 4,2
H1: 14,7
H2: 11,3
H3: 6
H4: 17,5
H5: 10
H6: 30
H7: 40
H8: 13
H9: 18
L1: 22
L2: 18
L3: 8
RoHS: ja
K1742.16
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| B1: | 28 |
|---|---|
| D5: | 4,2 |
| Ausführung 1: | pneumatisch |
| B=Breite: | 36 |
| H=Höhe: | 10 |
| L2: | 18 |
| B2: | 5 |
| B4: | 7,5 |
| D1: | 16 |
| Benennung: | Zentrierspanner |
| B3: | 5 |
| L=Länge: | 40 |
| Betriebsdruck MPa: | 0,3 - 0,7 |
| D=Durchmesser: | 20 |
| D2: | M5 |
| H4: | 17,5 |
| D3: | M3 |
| H5: | 10 |
| D4: | M3 |
| H1: | 14,7 |
| H2: | 11,3 |
| H3: | 6 |
| L1: | 22 |
| L3: | 8 |
| Gewicht in kg (ERP): | 0.3251 |
| RoHS: | konform |
| H8: | 13 |
| H6: | 30 |
| H9: | 18 |
| H7: | 40 |
| Haltekraft N: | 77 |
| Material Grundkörper: | Edelstahl |
| Material Komponente: | Nitrilkautschuk |
| Ursprungs-Land: | JP |
| Zolltarifnummer: | 0000XX |
| PL Edelstahl: | true |
