Sperrriegel mit Anschlag M12, Form: B Edelstahl, links, D=5 - K1285.1050512
Sperrriegel mit Anschlag M12, Form: B Edelstahl, links, D=5 - K1285.1050512
Produktnummer:
7299866
Sperrriegel mit Anschlag M12, Form: B Edelstahl, links, D=5 - K1285.1050512
EAN-Nr.:
4059245318650
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
20,97 €*
21,85 €*
(4.03% gespart)
|
| Bis 24 |
19,66 €*
21,85 €*
(10.02% gespart)
|
| Bis 49 |
19,01 €*
21,85 €*
(13% gespart)
|
| Bis 99 |
18,35 €*
21,85 €*
(16.02% gespart)
|
| Ab 100 |
17,04 €*
21,85 €*
(22.01% gespart)
|

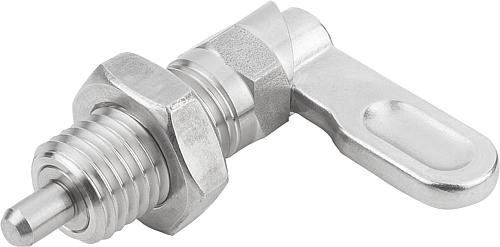

Produktinformationen "Sperrriegel mit Anschlag M12, Form: B Edelstahl, links, D=5 - K1285.1050512"
Werkstoff:
Edelstahl 1.4305.
Ausführung:
blank. Arretierstift geschliffen, nicht gehärtet.
Hinweis:
Sperrriegel werden eingesetzt, wenn der Arretierstift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.
Durch einen 180°-Anschlag wird das Überspringen der Rastkerbe und somit ein erneutes Ausfahren des Arretierstiftes verhindert.
Mit Auswahl der Anschlagseite wird die Drehrichtung des Riegels definiert.

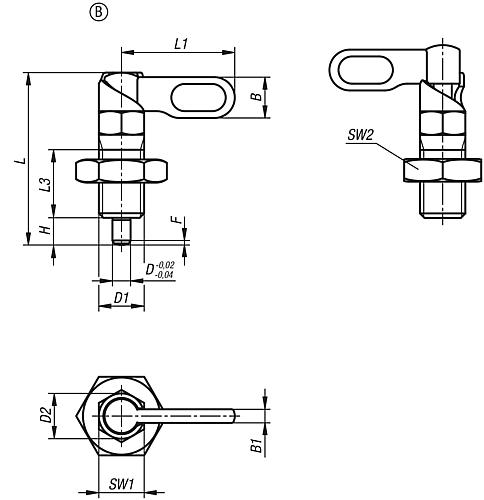

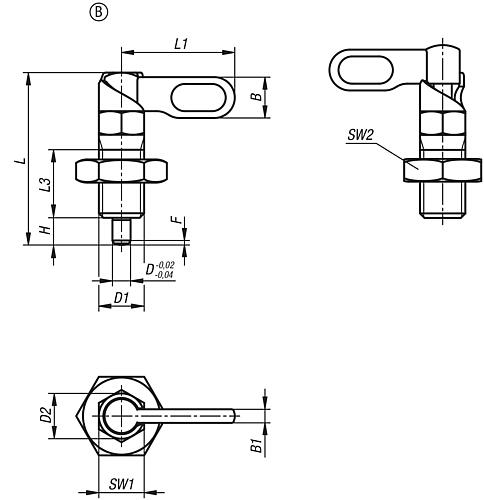

Zeichnungshinweis:

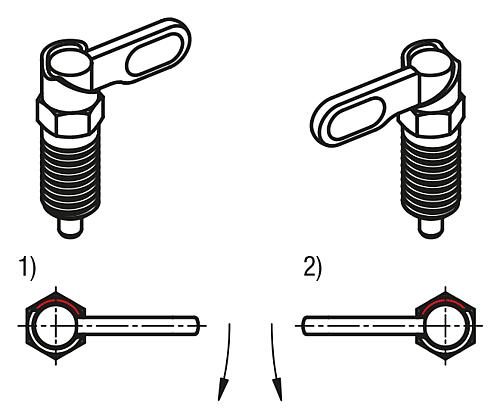

1) Anschlag links
2) Anschlag rechts
B: 10,8
B1: 3,6
D: 5
D1: M12
D2: 12
H: 8
L: 47,8
L1: 30
L3: 19
SW1: 12
SW2: 19
RoHS: ja
F x 30°: 1,3
Form: B
Ausführung: mit Anschlag
Kontermutter: ellenanyával
Federkraft Ende F2 ca. N: 15
Federkraft Anfang F1 ca. N: 8
K1285.1050512
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Edelstahl 1.4305.
Ausführung:
blank. Arretierstift geschliffen, nicht gehärtet.
Hinweis:
Sperrriegel werden eingesetzt, wenn der Arretierstift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.
Durch einen 180°-Anschlag wird das Überspringen der Rastkerbe und somit ein erneutes Ausfahren des Arretierstiftes verhindert.
Mit Auswahl der Anschlagseite wird die Drehrichtung des Riegels definiert.
Zeichnungshinweis:
1) Anschlag links
2) Anschlag rechts
B: 10,8
B1: 3,6
D: 5
D1: M12
D2: 12
H: 8
L: 47,8
L1: 30
L3: 19
SW1: 12
SW2: 19
RoHS: ja
F x 30°: 1,3
Form: B
Ausführung: mit Anschlag
Kontermutter: ellenanyával
Federkraft Ende F2 ca. N: 15
Federkraft Anfang F1 ca. N: 8
K1285.1050512
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| L: | 47,8 |
|---|---|
| Material Grundkörper: | Edelstahl |
| Ausführung 1: | mit Anschlag |
| Ausführung 2: | links |
| Form: | B |
| B1: | 3,6 |
| B: | 10,8 |
| D=Arretierstiftdurchmesser: | 5 |
| Form-Typ: | Griff unbeschichtet, mit Mutter |
| D2: | 12 |
| H: | 8 |
| L3: | 19 |
| L1=Grifflänge: | 30 |
| D1=Gewinde: | M12 |
| Federkraft Anfang F1 ca. N: | 8 |
| Federkraft Ende F2 ca. N: | 15 |
| SW1: | 12 |
| SW2: | 19 |
| F x 30°: | 1,3 |
| Kontermutter: | mit Kontermutter |
