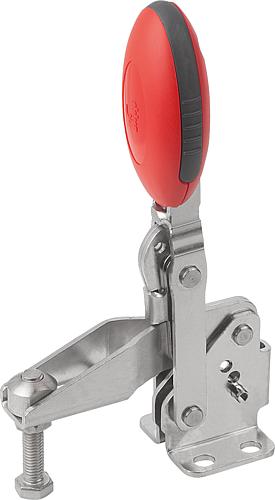

Schnellspanner Standard, Fuß waagrecht, Edelstahl, Komp: Polyamid Komp: rot RAL3020, M=M06x35 - K0662.106003
Schnellspanner Standard, Fuß waagrecht, Edelstahl, Komp: Polyamid Komp: rot RAL3020, M=M06x35 - K0662.106003
Produktnummer:
7293044
Schnellspanner Standard, Fuß waagrecht, Edelstahl, Komp: Polyamid Komp: rot RAL3020, M=M06x35 - K0662.106003
EAN-Nr.:
4059245431984
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
42,87 €*
43,74 €*
(1.99% gespart)
|
| Bis 24 |
40,42 €*
43,74 €*
(7.59% gespart)
|
| Bis 49 |
39,19 €*
43,74 €*
(10.4% gespart)
|
| Bis 99 |
38,28 €*
43,74 €*
(12.48% gespart)
|
| Ab 100 |
36,75 €*
43,74 €*
(15.98% gespart)
|
Produktinformationen "Schnellspanner Standard, Fuß waagrecht, Edelstahl, Komp: Polyamid Komp: rot RAL3020, M=M06x35 - K0662.106003"
Werkstoff:
Edelstahl.
Griffelement Polyamid.
Ausführung:
blank.
Griffelement rot.
Hinweis:
Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht.
Zubehör:
K0106
K0384
K0390
K0392
K0667
Zeichnungshinweis:
1) Anschlagstift Position 1
2) Anschlagstift Position 2
A: 14
A1: 29
A2: 7
A3: 12
B: 27
B1: 38
B2: 17,5
B3: 12,5
B5: 2,5
B6: 43,5
C: 24,9
D: 5,5
H: 156,3
L: 86,5
L1: 53
M: M6x35
RoHS: ja
Lochbild: 3
Ausführung: Standard
Ausprägung: Fuß waagrecht
Handkraft FH N: 160
Haltekraft F1 N: 1350
Haltekraft F2 N: 1650
Spannkraft F3 N: 920
Spannkraft F4 N: 1050
Öffnungswinkel Griff Position 1: 46°
Öffnungswinkel Griff Position 2: 56°
Öffnungswinkel Griff ohne Anschlag: 83°
Öffnungswinkel Haltearm Position 1: 56°
Öffnungswinkel Haltearm Position 2: 83°
Öffnungswinkel Haltearm ohne Anschlag: 152°
K0662.106003
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Edelstahl.
Griffelement Polyamid.
Ausführung:
blank.
Griffelement rot.
Hinweis:
Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht.
Zubehör:
K0106
K0384
K0390
K0392
K0667
Zeichnungshinweis:
1) Anschlagstift Position 1
2) Anschlagstift Position 2
A: 14
A1: 29
A2: 7
A3: 12
B: 27
B1: 38
B2: 17,5
B3: 12,5
B5: 2,5
B6: 43,5
C: 24,9
D: 5,5
H: 156,3
L: 86,5
L1: 53
M: M6x35
RoHS: ja
Lochbild: 3
Ausführung: Standard
Ausprägung: Fuß waagrecht
Handkraft FH N: 160
Haltekraft F1 N: 1350
Haltekraft F2 N: 1650
Spannkraft F3 N: 920
Spannkraft F4 N: 1050
Öffnungswinkel Griff Position 1: 46°
Öffnungswinkel Griff Position 2: 56°
Öffnungswinkel Griff ohne Anschlag: 83°
Öffnungswinkel Haltearm Position 1: 56°
Öffnungswinkel Haltearm Position 2: 83°
Öffnungswinkel Haltearm ohne Anschlag: 152°
K0662.106003
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| B1: | 38 |
|---|---|
| A: | 14 |
| A1: | 29 |
| D: | 5,5 |
| A3: | 12 |
| L: | 86,5 |
| A2: | 7 |
| Material Grundkörper: | Edelstahl |
| B2: | 17,5 |
| Oberfläche Grundkörper: | blank |
| Ausführung 1: | Standard |
| Material Komponente: | Polyamid |
| RoHS: | konform |
| B5: | 2,5 |
| L1: | 53 |
| Ausführung 2: | Fuß waagrecht |
| B3: | 12,5 |
| Farbe Komponente: | verkehrsrot RAL 3020 |
| B: | 27 |
| B6: | 43,5 |
| H: | 156,3 |
| C: | 24,9 |
| Grifftyp Schnellspanner: | vertikal |
| Haltekraft F1 N: | 1350 |
| Haltekraft F2 N: | 1650 |
| Lochbild: | 3 |
| M=Andruckspindel: | M6x35 |
| Öffnungswinkel Griff ohne Anschlag: | 83° |
| Öffnungswinkel Griff Position 1: | 46° |
| Öffnungswinkel Griff Position 2: | 56° |
| Öffnungswinkel Haltearm ohne Anschlag: | 152° |
| Öffnungswinkel Haltearm Position 1: | 56° |
| Öffnungswinkel Haltearm Position 2: | 83° |
| Spannkraft F3 N: | 920 |
| Spannkraft F4 N: | 1050 |
| Handkraft FH N: | 160 |
