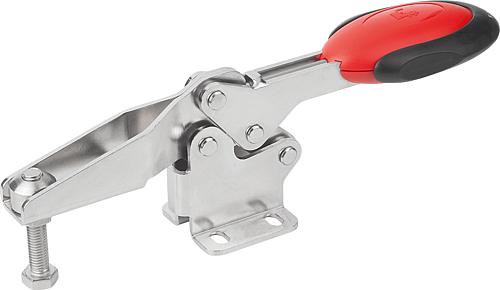

Schnellspanner mit Sicherheitsverriegelung, Fuß waagrecht, Edelstahl, Komp: Polyamid Komp: rot RAL3020, M=M08x45 - K0660.108103
Schnellspanner mit Sicherheitsverriegelung, Fuß waagrecht, Edelstahl, Komp: Polyamid Komp: rot RAL3020, M=M08x45 - K0660.108103
Produktnummer:
7292994
Schnellspanner mit Sicherheitsverriegelung, Fuß waagrecht, Edelstahl, Komp: Polyamid Komp: rot RAL3020, M=M08x45 - K0660.108103
EAN-Nr.:
4059245432615
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
94,05 €*
95,97 €*
(2% gespart)
|
| Bis 24 |
88,68 €*
95,97 €*
(7.6% gespart)
|
| Bis 49 |
85,99 €*
95,97 €*
(10.4% gespart)
|
| Bis 99 |
83,98 €*
95,97 €*
(12.49% gespart)
|
| Ab 100 |
80,62 €*
95,97 €*
(15.99% gespart)
|
Produktinformationen "Schnellspanner mit Sicherheitsverriegelung, Fuß waagrecht, Edelstahl, Komp: Polyamid Komp: rot RAL3020, M=M08x45 - K0660.108103"
Werkstoff:
Edelstahl.
Griffelement Polyamid.
Entriegelungsbügel TPE.
Ausführung:
blank.
Griffelement rot.
Hinweis:
Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Inklusive innenliegender Stabverriegelung mit automatischer Sicherung.
Zubehör:
K0106
K0384
K0390
K0392
K0667
A: 26
A1: 44
A2: 9
B: 31
B1: 45
B2: 21
B3: 16
B4: 24
B5: 2,5
B6: 51,1
C: 32,2
D: 6,2
H: 73,9
H1: 70,1
L: 230,4
L1: 74,9
M: M8x45
RoHS: ja
Lochbild: 3
Ausführung: mit Sicherheitsverriegelung
Ausprägung: Fuß waagrecht
Einbaulage: horizontal
Handkraft FH N: 200
Haltekraft F1 N: 2000
Haltekraft F2 N: 2800
Spannkraft F3 N: 830
Spannkraft F4 N: 1400
Öffnungswinkel Griff: 67°
Öffnungswinkel Haltearm: 86°
K0660.108103
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Edelstahl.
Griffelement Polyamid.
Entriegelungsbügel TPE.
Ausführung:
blank.
Griffelement rot.
Hinweis:
Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Inklusive innenliegender Stabverriegelung mit automatischer Sicherung.
Zubehör:
K0106
K0384
K0390
K0392
K0667
A: 26
A1: 44
A2: 9
B: 31
B1: 45
B2: 21
B3: 16
B4: 24
B5: 2,5
B6: 51,1
C: 32,2
D: 6,2
H: 73,9
H1: 70,1
L: 230,4
L1: 74,9
M: M8x45
RoHS: ja
Lochbild: 3
Ausführung: mit Sicherheitsverriegelung
Ausprägung: Fuß waagrecht
Einbaulage: horizontal
Handkraft FH N: 200
Haltekraft F1 N: 2000
Haltekraft F2 N: 2800
Spannkraft F3 N: 830
Spannkraft F4 N: 1400
Öffnungswinkel Griff: 67°
Öffnungswinkel Haltearm: 86°
K0660.108103
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| B1: | 45 |
|---|---|
| D: | 6,2 |
| A: | 26 |
| A1: | 44 |
| L: | 230,4 |
| A2: | 9 |
| Ausführung 1: | mit Sicherheitsverriegelung |
| B2: | 21 |
| Oberfläche Grundkörper: | blank |
| Material Grundkörper: | Edelstahl |
| B4: | 24 |
| Material Komponente: | Polyamid |
| B5: | 2,5 |
| Ausführung 2: | Fuß waagrecht |
| B3: | 16 |
| Farbe Komponente: | verkehrsrot RAL 3020 |
| B: | 31 |
| B6: | 51,1 |
| H: | 73,9 |
| H1: | 70,1 |
| L1: | 74,9 |
| RoHS: | konform |
| C: | 32,2 |
| Grifftyp Schnellspanner: | horizontal |
| Haltekraft F1 N: | 2000 |
| Haltekraft F2 N: | 2800 |
| Lochbild: | 3 |
| M=Andruckspindel: | M8x45 |
| Öffnungswinkel Griff: | 67° |
| Öffnungswinkel Haltearm: | 86° |
| Spannkraft F3 N: | 830 |
| Spannkraft F4 N: | 1400 |
| Handkraft FH N: | 200 |
