Schnappverschluss klappbar, nicht abschließbar, Form: B, S=2-7, H=35,5, M05x16, PC/ABS schwarz, Komp: PC/ABS - K1651.2002356000
Schnappverschluss klappbar, nicht abschließbar, Form: B, S=2-7, H=35,5, M05x16, PC/ABS schwarz, Komp: PC/ABS - K1651.2002356000
Produktnummer:
7681901
Schnappverschluss klappbar, nicht abschließbar, Form: B, S=2-7, H=35,5, M05x16, PC/ABS schwarz, Komp: PC/ABS - K1651.2002356000
EAN-Nr.:
4059245519378
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
20,14 €*
20,98 €*
(4% gespart)
|
| Bis 24 |
18,88 €*
20,98 €*
(10.01% gespart)
|
| Bis 49 |
18,25 €*
20,98 €*
(13.01% gespart)
|
| Bis 99 |
17,62 €*
20,98 €*
(16.02% gespart)
|
| Ab 100 |
16,36 €*
20,98 €*
(22.02% gespart)
|
Produktinformationen "Schnappverschluss klappbar, nicht abschließbar, Form: B, S=2-7, H=35,5, M05x16, PC/ABS schwarz, Komp: PC/ABS - K1651.2002356000"
- Werkstoff: Verschluss PC/ABS, Feder Edelstahl 1.4310
- Ausführung: Verschluss schwarz, Feder blank
- Diese Schnappverschlüsse sind durch den versenkten Griff für den bündigen Einbau in Türen, Klappen und Hauben konzipiert.Erhältlich in vier verschiedenen Größen für unterschiedliche Türblattstärken. Zusätzliche Sicherung durch abschließbare Varianten.Der vorgespannte Griff verhindert ein Klappern.
- Entflammbarkeit: UL94-HB gelistet
- Max. Drehmoment zum Anziehen der Schrauben: 2 Nm.
- Betätigungsweise: Durch Ziehen des Griffes wird der Verschluss in die offene Stellung gebracht, die Türe lässt sich öffnen. Das Verriegeln wird durch zudrücken der Tür automatisch sichergestellt. Der Verschluss lässt sich auch von der Rückseite bedienen.
- Anwendungsbereiche: Automobilindustrie, Medizintechnik, Maschinenbau, Boots- und Schiffbau, Luft- und Raumfahrt, Möbelindustrie
- Montage:1. Montageausschnitt entsprechend Skizze herstellen. 2. Anbringen des Montagewinkels. 3. Befestigung von der Rückseite mittels Montageteilen.
- Lieferumfang: Montagehalterung, passende Schrauben (M5) und Montagewinkel enthalten. Schrauben (M5) für den Montagewinkel sind im Lieferumfang nicht enthalten.

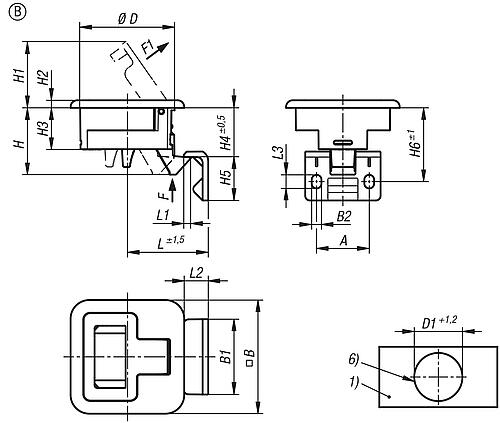

Maße:• B1: 40• B2: 5,2• D1: 50• D2: 5,5• H1: 35• H2: 4• H3: 22• H4: 26,2• H5: 23• H6: 39,2• H7: 39,2• L1: 3,8• L2: 3,8• L2: 12,7• L3: 7,2
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| D1: | 50 |
|---|---|
| Ausführung 1: | mit Griff |
| L1: | 3,8 |
| L2: | 12,7 |
| Ausführung 2: | klappbar |
| Form: | B |
| RoHS: | konform |
| B2: | 5,2 |
| L3: | 7,2 |
| H3: | 22 |
| Schrauben: | M5X16 |
| B1: | 40 |
| H1: | 35 |
| H2: | 4 |
| A: | 28 |
| D=Durchmesser: | 50 |
| B=Breite: | 60 |
| Form-Typ: | nicht abschließbar |
| F=Haltekraft (N): | 270 |
| F1=Zugkraft (N): | 50 |
| D2: | 5,5 |
| Farbe Grundkörper: | schwarz |
| Farbe Komponente: | schwarz |
| H=Höhe: | 35,5 |
| L=Länge: | 42,9 |
| H5: | 23 |
| H6: | 39,2 |
| H7: | 14 |
| H4: | 26,2 |
| Material Komponente: | PC/ABS |
| S=Türblattstärke in mm: | 2-7 |
| Material Grundkörper: | PC/ABS |
| Temperaturbereich °C: | -30 bis 60 |
