Schnappverschluss, H=47, B=40, L=37,55, S=1,2-19, D=M32x1,5, PC/ABS schwarz - K1653.247400
Schnappverschluss, H=47, B=40, L=37,55, S=1,2-19, D=M32x1,5, PC/ABS schwarz - K1653.247400
Produktnummer:
7681936
Schnappverschluss, H=47, B=40, L=37,55, S=1,2-19, D=M32x1,5, PC/ABS schwarz - K1653.247400
EAN-Nr.:
4059245519569
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
24,16 €*
25,17 €*
(4.01% gespart)
|
| Bis 24 |
22,65 €*
25,17 €*
(10.01% gespart)
|
| Bis 49 |
21,90 €*
25,17 €*
(12.99% gespart)
|
| Bis 99 |
21,14 €*
25,17 €*
(16.01% gespart)
|
| Ab 100 |
19,63 €*
25,17 €*
(22.01% gespart)
|
Produktinformationen "Schnappverschluss, H=47, B=40, L=37,55, S=1,2-19, D=M32x1,5, PC/ABS schwarz - K1653.247400"
- Werkstoff: PC/ABS
- Diese Schnappverschlüsse sind durch den versenkten Knopf für den bündigen Einbau in Türen, Klappen und Hauben konzipiert.
- Entflammbarkeit: UL94-HB gelistet
- Max. Drehmoment zum Anziehen der Mutter: 4,2 Nm

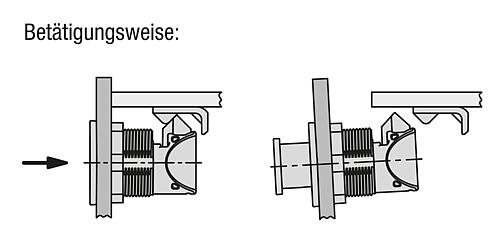

- Betätigungsweise:Im unbetätigten Zustand ist der Knopf bündig zum Gehäuse. Durch Drücken des Betätigungselementes springt dieses heraus und die Türe kann mittels Ziehen geöffnet werden. Das Verriegeln wird durch zudrücken der Tür automatisch sichergestellt. Den Knopf erneut drücken, um den unbetätigten Zustand herzustellen.
- Anwendungsbereiche: Automobilindustrie, Medizintechnik, Maschinenbau, Boots- und Schiffbau, Luft- und Raumfahrt, Möbelindustrie
- Montage: 1. Montageausschnitt nach Skizze herstellen 2. Anbringen des Montagewinkels 3. Befestigung von der Rückseite mittels Montagemutter
- Lieferumfang: Montagemutter und Montagewinkel sind im Lieferumfang enthalten. Schrauben (M5) für den Montagewinkel sind im Lieferumfang nicht enthalten

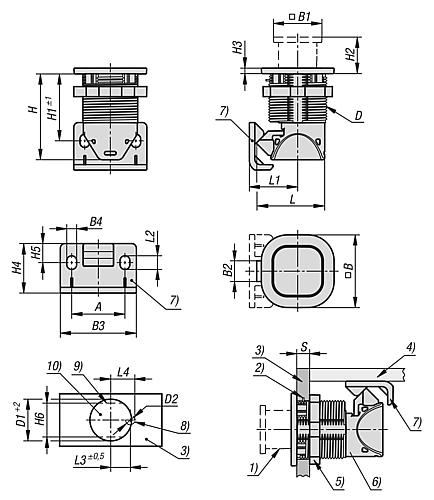

Maße:• B1: 26,5• B2: 12• B3: 40• B4: 5,2• D1: 32• D2: 7• H1: 36,6• H2: 17• H3: 3,2• H4: 26• H5: 10• H6: 30,2• L1: 26,5• L2: 26,5• L2: 7,2• L3: 15• L4: 18,5
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| B1: | 26,5 |
|---|---|
| D=Gewinde: | M32x1,5 |
| B=Breite: | 40 |
| H=Höhe: | 47 |
| Ausführung 1: | mit Knopf, versenkbar |
| A: | 28 |
| Ausführung 2: | fest |
| B2: | 12 |
| B4: | 5,2 |
| D1: | 32 |
| B3: | 40 |
| H2: | 17 |
| H3: | 3,2 |
| H4: | 26 |
| H5: | 10 |
| H1: | 36,6 |
| L4: | 18,5 |
| D2: | 7 |
| Farbe Grundkörper: | schwarz |
| H6: | 30,2 |
| Material Grundkörper: | PC/ABS |
| Max. Betriebslast in N: | 310 |
| L=Länge: | 37,55 |
| L1: | 26,5 |
| L2: | 7,2 |
| L3: | 15 |
| S=Türblattstärke in mm: | 1,2-19 |
| Temperaturbereich °C: | -30 bis 60 |
| RoHS: | konform |
