Schnappverschluss drehbar, H=47, B=40, L=39,87, S=1,2-19, D=M32x1,5, PC/ABS schwarz - K1654.247400
Schnappverschluss drehbar, H=47, B=40, L=39,87, S=1,2-19, D=M32x1,5, PC/ABS schwarz - K1654.247400
Produktnummer:
7681940
Schnappverschluss drehbar, H=47, B=40, L=39,87, S=1,2-19, D=M32x1,5, PC/ABS schwarz - K1654.247400
EAN-Nr.:
4059245519170
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
24,16 €*
25,17 €*
(4.01% gespart)
|
| Bis 24 |
22,65 €*
25,17 €*
(10.01% gespart)
|
| Bis 49 |
21,90 €*
25,17 €*
(12.99% gespart)
|
| Bis 99 |
21,14 €*
25,17 €*
(16.01% gespart)
|
| Ab 100 |
19,63 €*
25,17 €*
(22.01% gespart)
|
Produktinformationen "Schnappverschluss drehbar, H=47, B=40, L=39,87, S=1,2-19, D=M32x1,5, PC/ABS schwarz - K1654.247400"
- Werkstoff: PC/ABS
- Diese Schnappverschlüsse sind durch den versenkten Knopf für den bündigen Einbau in Türen, Klappen und Hauben konzipiert. Der Montagewinkel dient als Anschlag, wenn keine geeignete Schließfläche gegeben ist.
- Entflammbarkeit: UL94-HB gelistet
- Max. Drehmoment zum Anziehen der Mutter: 4,2 Nm

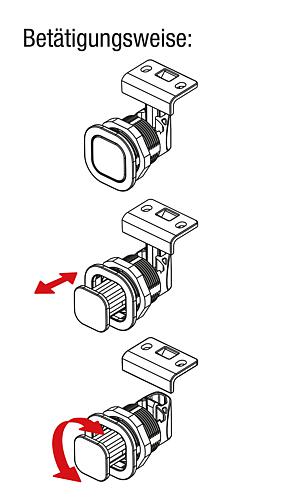

- Im unbetätigten Zustand ist der Knopf bündig zum Gehäuse. Durch Drücken des Betätigungselementes springt dieses heraus und der Verschluss kann mittels links oder rechts Drehen geöffnet werden.Das Verriegeln wird durch Zudrücken der Tür automatisch sichergestellt. Den Knopf erneut drücken, um den unbetätigten Zustand herzustellen.
- Anwendungsbereiche: Automobilindustrie, Medizintechnik, Maschinenbau, Boots- und Schiffbau, Luft- und Raumfahrt, Möbelindustrie
- Montage: 1. Montageausschnitt nach Skizze herstellen 2. Anbringen des Montagewinkels 3. Befestigung von der Rückseite mittels Montagemutter
- Montagemutter und Montagewinkel sind im Lieferumfang enthalten, Schrauben (M5) für den Montagewinkel jedoch nicht

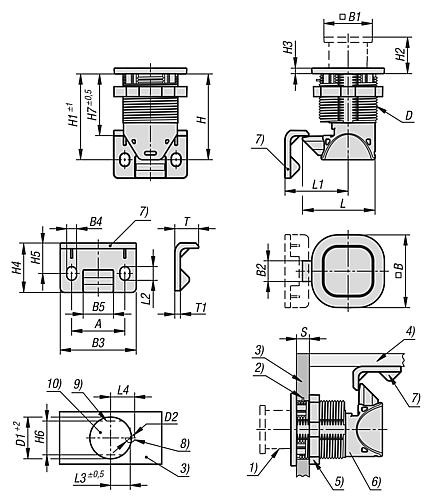

Maße:• B1: 26,5• B2: 12• B3: 40• B4: 5,2• B5: 16• D1: 32• D2: 7• H1: 47• H2: 17• H3: 3,2• H4: 26• H5: 16• H6: 30,2• H7: 30,2• L1: 34,42• L2: 34,42• L2: 7,2• L3: 15• L4: 18,5• T: 13• T1: 3
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| B1: | 26,5 |
|---|---|
| D=Gewinde: | M32x1,5 |
| B=Breite: | 40 |
| H=Höhe: | 47 |
| Ausführung 1: | mit Knopf, versenkbar |
| A: | 28 |
| Ausführung 2: | drehbar |
| B2: | 12 |
| B4: | 5,2 |
| B5: | 16 |
| D1: | 32 |
| B3: | 40 |
| H2: | 17 |
| H3: | 3,2 |
| H4: | 26 |
| H5: | 16 |
| H1: | 47 |
| L4: | 18,5 |
| D2: | 7 |
| Farbe Grundkörper: | schwarz |
| T: | 13 |
| T1: | 3 |
| H6: | 30,2 |
| H7: | 34 |
| Material Grundkörper: | PC/ABS |
| Max. Betriebslast in N: | 310 |
| L=Länge: | 39,87 |
| L1: | 34,42 |
| L2: | 7,2 |
| L3: | 15 |
| S=Türblattstärke in mm: | 1,2-19 |
| Temperaturbereich °C: | -30 bis 60 |
| RoHS: | konform |
