Schiebespanner Langloch Zink, orange, Komp: Thermoplast T=3 - K1070.32
Produktnummer:
7297536
Schiebespanner Langloch Zink, orange, Komp: Thermoplast T=3 - K1070.32
EAN-Nr.:
4059245221196
Zur Produktbeschreibung
Menge | Stückpreis |
---|---|
Bis 4 |
49,39 €*
49,88 €*
(0.98% gespart)
|
Bis 24 |
48,89 €*
49,88 €*
(1.98% gespart)
|
Bis 49 |
48,64 €*
49,88 €*
(2.49% gespart)
|
Bis 99 |
48,39 €*
49,88 €*
(2.99% gespart)
|
Ab 100 |
48,14 €*
49,88 €*
(3.49% gespart)
|
Produktinformationen "Schiebespanner Langloch Zink, orange, Komp: Thermoplast T=3 - K1070.32"
Werkstoff:
Gehäuse Zinkdruckguss.
Drehknopf Thermoplast PA (Polyamid).
Spannstifte und Keil Edelstahl.
Druckstück POM.
Ausführung:
Gehäuse verchromt.
Drehknopf orange, glaskugelverstärkt.
Hinweis:
Schiebespanner für Langlöcher werden in eine Oberplatte mit einem 10 mm breiten Langloch gesteckt und danach mit der Unterplatte fixiert. Beim Einbau des Bauteils muss der Drehknopf in „OFF“ Position stehen. Die Schiebespanner werden für Präzisions Platten mit einer Stärke von 3 mm oder 6 mm verwendet. Für andere Stärken müssen Unterlegplatten K1071 verwendet werden.
Durch Betätigung des Drehknopfes werden die im Unterteil des Schiebespanners verbauten Spannstifte über Federn zusammengezogen und nach unten gedrückt. Die beiden Spannstifte drücken gegen die Oberfläche und klemmen den Schiebespanner. Zwei Federnde Druckstücke heben den Schiebespanner in der Position "ON" an und dienen zum leichteren Verschieben.
Zubehör:
Unterlegplatten K1071.
Funktionsprinzip:

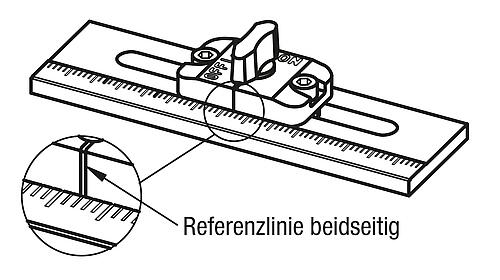

Die Schiebespanner können in 2 unterschiedlichen Betriebsarten verwendet werden.
Betriebsart 1:
Die Schiebespanner sind verschiebbar.
Wenn der Schiebespanner mit einem Anbauelement verschraubt ist, kann er auf einer fixierten Langlochplatte verschoben werden.
Betriebsart 2:
Die Schiebespanner sind fixiert.
Wenn der Schiebespanner direkt auf eine Platte geschraubt (fixiert) ist, lässt sich die Langlochplatte verschieben.

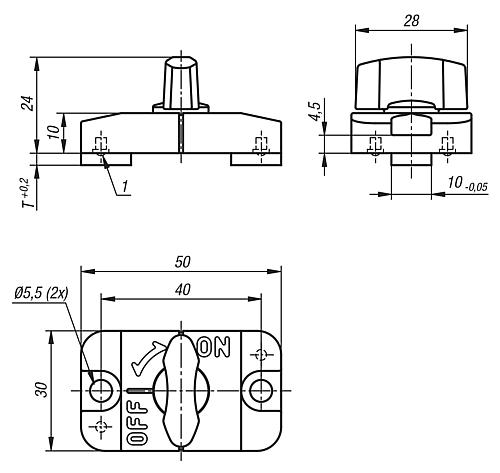

Zeichnungshinweis:
1) Federnde Druckstücke (2x)
2) Fase ~0,3
T: 3
T2: 3
RoHS: ja
Ausführung: Langloch
Haltekraft N: 500
Farbe Grundkörper: orange
Temperaturbeständigkeit: ≤90 °C
K1070.32
Gehäuse Zinkdruckguss.
Drehknopf Thermoplast PA (Polyamid).
Spannstifte und Keil Edelstahl.
Druckstück POM.
Ausführung:
Gehäuse verchromt.
Drehknopf orange, glaskugelverstärkt.
Hinweis:
Schiebespanner für Langlöcher werden in eine Oberplatte mit einem 10 mm breiten Langloch gesteckt und danach mit der Unterplatte fixiert. Beim Einbau des Bauteils muss der Drehknopf in „OFF“ Position stehen. Die Schiebespanner werden für Präzisions Platten mit einer Stärke von 3 mm oder 6 mm verwendet. Für andere Stärken müssen Unterlegplatten K1071 verwendet werden.
Durch Betätigung des Drehknopfes werden die im Unterteil des Schiebespanners verbauten Spannstifte über Federn zusammengezogen und nach unten gedrückt. Die beiden Spannstifte drücken gegen die Oberfläche und klemmen den Schiebespanner. Zwei Federnde Druckstücke heben den Schiebespanner in der Position "ON" an und dienen zum leichteren Verschieben.
Zubehör:
Unterlegplatten K1071.
Funktionsprinzip:
Die Schiebespanner können in 2 unterschiedlichen Betriebsarten verwendet werden.
Betriebsart 1:
Die Schiebespanner sind verschiebbar.
Wenn der Schiebespanner mit einem Anbauelement verschraubt ist, kann er auf einer fixierten Langlochplatte verschoben werden.
Betriebsart 2:
Die Schiebespanner sind fixiert.
Wenn der Schiebespanner direkt auf eine Platte geschraubt (fixiert) ist, lässt sich die Langlochplatte verschieben.
Zeichnungshinweis:
1) Federnde Druckstücke (2x)
2) Fase ~0,3
T: 3
T2: 3
RoHS: ja
Ausführung: Langloch
Haltekraft N: 500
Farbe Grundkörper: orange
Temperaturbeständigkeit: ≤90 °C
K1070.32
Eigenschaften
Länge (mm): | 50 mm |
---|---|
Breite (mm): | 30 mm |
