Rohrverbinder Gelenkstück mit Außenverzahnung für Rundrohre A=40,2, Aluminium, Komp: Stahl verzinkt - K0485.540
Rohrverbinder Gelenkstück mit Außenverzahnung für Rundrohre A=40,2, Aluminium, Komp: Stahl verzinkt - K0485.540
Produktnummer:
7698403
Rohrverbinder Gelenkstück mit Außenverzahnung für Rundrohre A=40,2, Aluminium, Komp: Stahl verzinkt - K0485.540
EAN-Nr.:
4059245587575
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
26,18 €*
26,72 €*
(2.02% gespart)
|
| Bis 24 |
24,69 €*
26,72 €*
(7.6% gespart)
|
| Bis 49 |
23,94 €*
26,72 €*
(10.4% gespart)
|
| Bis 99 |
23,38 €*
26,72 €*
(12.5% gespart)
|
| Ab 100 |
22,44 €*
26,72 €*
(16.02% gespart)
|

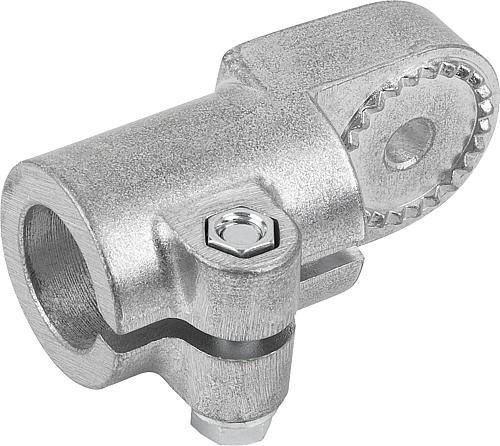

Produktinformationen "Rohrverbinder Gelenkstück mit Außenverzahnung für Rundrohre A=40,2, Aluminium, Komp: Stahl verzinkt - K0485.540"
Werkstoff:
Aluminiumguss.
Klemmschraube mit Mutter, Stahl.
Ausführung:
gleitgeschliffen.
Klemmschraube mit Mutter verzinkt.
Hinweis:
Rohrverbinder Gelenkstücke mit Außenverzahnung können mit Rohrverbinder Gelenkstückee mit Innenverzahnung (K0484, K0486 oder K0487) zu einem Gelenkstück zusammengefügt werden.
Max. Drehmoment zum Anziehen der Klemmschrauben:
M6: 10 Nm.
M8: 25 Nm.
M10: 50 Nm.
Zubehör:
- Sechskantmutter DIN 985
- Sechskantschrauben DIN 933
- Zylinderschrauben DIN 6912

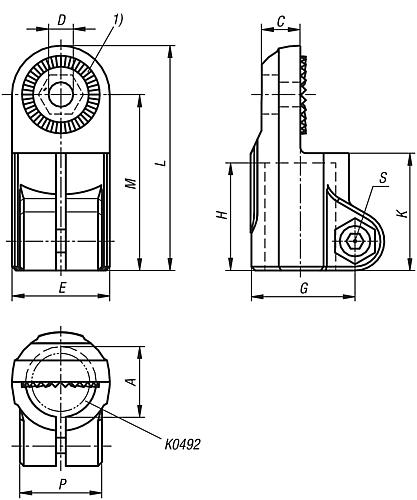

Zeichnungshinweis:
1) 15° Verzahnung
Ausführung: Gelenkstück, für Rundrohre
C: 22
D: 11
E: 56
G: 56
H: 60
K: 68
L: 128
M: 100
Mb (Nm): 267
Mv (Nm): 181
P: 48
RoHS: ja
S: M10
K0485.540
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| A=Innendurchmesser: | 40,2 |
|---|---|
| Ausführung 2: | für Rundrohre |
| Ausführung 1: | Gelenkstück |
| E: | 56 |
| H: | 60 |
| K: | 68 |
| L: | 128 |
| C: | 22 |
| D: | 11 |
| S: | M10 |
| M: | 100 |
| PL Edelstahl: | false |
| RoHS: | konform |
| Mb (Nm): | 267 |
| Mv (Nm): | 181 |
| F kN: | 6 |
| G: | 56 |
| Material Grundkörper: | Aluminium |
| Material Komponente: | Stahl |
| Oberfläche Komponente: | verzinkt |
| P: | 48 |
