Rastelement mit Außenverzahnung, Form: H, D4=23, N=38, H=9,5, Edelstahl blank, Komp: Edelstahl - K1446.182338
Rastelement mit Außenverzahnung, Form: H, D4=23, N=38, H=9,5, Edelstahl blank, Komp: Edelstahl - K1446.182338
Produktnummer: 7680667
Rastelement mit Außenverzahnung, Form: H, D4=23, N=38, H=9,5, Edelstahl blank, Komp: Edelstahl - K1446.182338
EAN-Nr.: 4059245494491
Zur Produktbeschreibung | Anzahl | Stückpreis |
|---|---|
| Bis 4 | 15,97 €* 16,29 €* (1.96% gespart) |
| Bis 24 | 15,05 €* 16,29 €* (7.61% gespart) |
| Bis 49 | 14,60 €* 16,29 €* (10.37% gespart) |
| Bis 99 | 14,25 €* 16,29 €* (12.52% gespart) |
| Ab 100 | 13,68 €* 16,29 €* (16.02% gespart) |

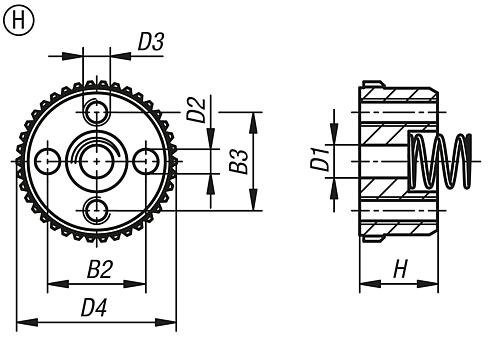

Produktinformationen "Rastelement mit Außenverzahnung, Form: H, D4=23, N=38, H=9,5, Edelstahl blank, Komp: Edelstahl - K1446.182338"
Rastelemente werden verwendet, um zwei Bauteile in beliebigen Winkelpositionen formschlüssig miteinander zu verbinden. Die innenverzahnten Rastelemente (Form A-D) sind mit den außenverzahnten Rastelementen (Form E-H) je nach Anwendungsfall und Montagemöglichkeit beliebig miteinander kombinierbar. Die Druckfeder unterstützt ein schnelles Umsetzen auf eine neue Winkelposition.
Werkstoff:Rastelement Edelstahl 1.4305, Feder Edelstahl 1.4310, Zylinderschrauben Edelstahl A 2-70, blank
je eine Druckfeder aus Edelstahl im Lieferumfang enthalten
Maße:• B2: 12• B3: 12
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Werkstoff:Rastelement Edelstahl 1.4305, Feder Edelstahl 1.4310, Zylinderschrauben Edelstahl A 2-70, blank
je eine Druckfeder aus Edelstahl im Lieferumfang enthalten
Maße:• B2: 12• B3: 12
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Material Grundkörper: | Edelstahl |
|---|---|
| Material Komponente: | Edelstahl |
| H=Höhe: | 9,5 |
| Ausführung 1: | mit Außenverzahnung |
| B2: | 12 |
| Oberfläche Grundkörper: | blank |
| Oberfläche Komponente: | blank |
| B3: | 12 |
| D3=Gewinde: | M3 |
| Bohrungs-Ø D1: | 4,2 |
| D2=Passbohrung: | 3H8 |
| D4=Außendurchmesser: | 23 |
| Zähnezahl: | 38 |
| RoHS: | konform |
