Kugeldruckschraube ohne Kopf M06, Form:Bv Vergütungsstahl L2=12,1 - K0383.50612
Kugeldruckschraube ohne Kopf M06, Form:Bv Vergütungsstahl L2=12,1 - K0383.50612
Produktnummer: 7292362
Kugeldruckschraube ohne Kopf M06, Form:Bv Vergütungsstahl L2=12,1 - K0383.50612
EAN-Nr.: 4059245260065
Zur Produktbeschreibung | Anzahl | Stückpreis |
|---|---|
| Bis 4 | 8,22 €* 8,39 €* (2.03% gespart) |
| Bis 24 | 7,75 €* 8,39 €* (7.63% gespart) |
| Bis 49 | 7,52 €* 8,39 €* (10.37% gespart) |
| Bis 99 | 7,34 €* 8,39 €* (12.51% gespart) |
| Ab 100 | 7,05 €* 8,39 €* (15.97% gespart) |
Produktinformationen "Kugeldruckschraube ohne Kopf M06, Form:Bv Vergütungsstahl L2=12,1 - K0383.50612"
Werkstoff:
Schraube Vergütungsstahl, Festigkeitsklasse 10.9.
Kugel Wälzlagerstahl.
Ausführung:
Schraube schwarz. Kugel gehärtet, blank.
Bestellbeispiel:
K0383.50820
Hinweis:
Mit der abgeflachten Kugel können nicht planparallele Flächen verzugsfrei geklemmt, gespannt oder unterstützt werden, weil sich die beweglich gelagerte Kugel bis zu 9° anpasst.
Längere Ausführungen wurden speziell für den Einsatz als "Klebestifte" konzipiert. Sie ermöglichen, dass bei kleinen bzw. mittleren Serien wirtschaftlich mechanische Verbindungselemente mit Außengewinde hergestellt werden können.

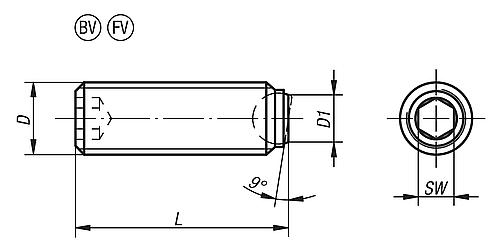

Zeichnungshinweis:
Form BV: abgeflachte Kugel mit Verdrehsicherung
Form FV: abgeflachte Kugel, geriffelt mit Verdrehsicherung
D1: M6
D3: 3
L2: 12,1
SW: 3
RoHS: ja
Form: BV
Kugel-Ø: 4
Gewindeart: Außengewinde
Belastbarkeit max. kN (nur bei statischer Belastung): 6
K0383.50612
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Schraube Vergütungsstahl, Festigkeitsklasse 10.9.
Kugel Wälzlagerstahl.
Ausführung:
Schraube schwarz. Kugel gehärtet, blank.
Bestellbeispiel:
K0383.50820
Hinweis:
Mit der abgeflachten Kugel können nicht planparallele Flächen verzugsfrei geklemmt, gespannt oder unterstützt werden, weil sich die beweglich gelagerte Kugel bis zu 9° anpasst.
Längere Ausführungen wurden speziell für den Einsatz als "Klebestifte" konzipiert. Sie ermöglichen, dass bei kleinen bzw. mittleren Serien wirtschaftlich mechanische Verbindungselemente mit Außengewinde hergestellt werden können.
Zeichnungshinweis:
Form BV: abgeflachte Kugel mit Verdrehsicherung
Form FV: abgeflachte Kugel, geriffelt mit Verdrehsicherung
D1: M6
D3: 3
L2: 12,1
SW: 3
RoHS: ja
Form: BV
Kugel-Ø: 4
Gewindeart: Außengewinde
Belastbarkeit max. kN (nur bei statischer Belastung): 6
K0383.50612
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Material Grundkörper: | Vergütungsstahl |
|---|---|
| SW: | 3 |
| D=Gewinde: | M6 |
| Gewindeart: | Außengewinde |
| Form: | BV |
| Ausführung 1: | ohne Kopf |
| Ausführung 2: | mit Verdrehsicherung |
| D1: | 3 |
| L=Länge: | 12,1 |
| Belastbarkeit max. kN (nur bei statischer Belastung): | 6 |
| Festigkeitsklasse: | 10.9 |
| Kugel-Ø: | 4 |
| Form-Typ: | Kugel abgeflacht mit Verdrehsicherung |
