Flachspanner für T-Nut, BN=10, L=46, B=18, H=10,5, Stahl, Komp: Federstahl - K1540.10
Flachspanner für T-Nut, BN=10, L=46, B=18, H=10,5, Stahl, Komp: Federstahl - K1540.10
Produktnummer:
7301734
Flachspanner für T-Nut, BN=10, L=46, B=18, H=10,5, Stahl, Komp: Federstahl - K1540.10
EAN-Nr.:
4059245494729
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
418,23 €*
422,45 €*
(1% gespart)
|
| Bis 24 |
414,00 €*
422,45 €*
(2% gespart)
|
| Bis 49 |
411,89 €*
422,45 €*
(2.5% gespart)
|
| Bis 99 |
409,78 €*
422,45 €*
(3% gespart)
|
| Ab 100 |
407,66 €*
422,45 €*
(3.5% gespart)
|
Produktinformationen "Flachspanner für T-Nut, BN=10, L=46, B=18, H=10,5, Stahl, Komp: Federstahl - K1540.10"
Werkstoff:
Grundkörper Stahl.
Spannelement und Anschlag Federstahl.
Ausführung:
Grundkörper vergütet. Bestellhinweis:
Die Bestellnummer beinhaltet ein Paar, bestehend aus einem Spannelement und einem Anschlag.
Hinweis:

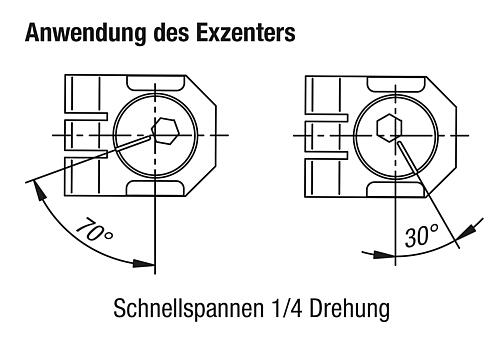

Durch das Drehen der Exzenterschraube am Spannelement wird das Werkstück nach unten gedrückt (Niederzugeffekt). Zusätzlich drückt das Spannelement das Werkstück an den Anschlag und ermöglicht somit eine planparalelle Auflage.
Die Anschlagseite bietet eine Referenz, die genaue Wiederholungen möglich macht.
Hub des Exzenters: 1,2mm.
Anwendung:
Auf Vorrichtungen und T-Nutentischen für Mehrfach- und Einzelteilspannungen geeignet.

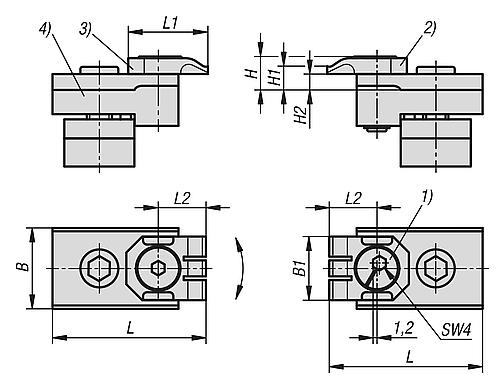

Zeichnungshinweis:
1) Exzenterschraube
2) Spannelement
3) Anschlag
4) Grundkörper
B: 18
B1: 20
H: 10,5
H1: 7,5
H2: 5
L: 46
L1: 25
L2: 15
SW: 4
F kN: 4
RoHS: ja
BN: 10
Ausführung: für T-Nut
Anziehdrehmoment Nm: 9
K1540.10
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Grundkörper Stahl.
Spannelement und Anschlag Federstahl.
Ausführung:
Grundkörper vergütet. Bestellhinweis:
Die Bestellnummer beinhaltet ein Paar, bestehend aus einem Spannelement und einem Anschlag.
Hinweis:
Durch das Drehen der Exzenterschraube am Spannelement wird das Werkstück nach unten gedrückt (Niederzugeffekt). Zusätzlich drückt das Spannelement das Werkstück an den Anschlag und ermöglicht somit eine planparalelle Auflage.
Die Anschlagseite bietet eine Referenz, die genaue Wiederholungen möglich macht.
Hub des Exzenters: 1,2mm.
Anwendung:
Auf Vorrichtungen und T-Nutentischen für Mehrfach- und Einzelteilspannungen geeignet.
Zeichnungshinweis:
1) Exzenterschraube
2) Spannelement
3) Anschlag
4) Grundkörper
B: 18
B1: 20
H: 10,5
H1: 7,5
H2: 5
L: 46
L1: 25
L2: 15
SW: 4
F kN: 4
RoHS: ja
BN: 10
Ausführung: für T-Nut
Anziehdrehmoment Nm: 9
K1540.10
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Material Komponente: | Federstahl |
|---|---|
| SW: | 4 |
| Material Grundkörper: | Stahl |
| Ausführung 1: | für T-Nut |
| B=Breite: | 18 |
| Oberfläche Grundkörper: | vergütet |
| B1: | 20 |
| RoHS: | konform |
| Anzieh- drehmoment Nm: | 9 |
| H=Höhe: | 10,5 |
| H1: | 7,5 |
| H2: | 5 |
| L1: | 25 |
| BN=Nutbreite: | 10 |
| L=Länge: | 46 |
| L2: | 15 |
| F kN: | 4 |
