Federndes Druckstück Standard Federkraft M05 L=18 Edelstahl, flach, Long-Lok, Komp: Bolzen aus POM - K1382.05
Federndes Druckstück Standard Federkraft M05 L=18 Edelstahl, flach, Long-Lok, Komp: Bolzen aus POM - K1382.05
Produktnummer:
7300753
Federndes Druckstück Standard Federkraft M05 L=18 Edelstahl, flach, Long-Lok, Komp: Bolzen aus POM - K1382.05
EAN-Nr.:
4059245844340
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
6,51 €*
6,78 €*
(3.98% gespart)
|
| Bis 24 |
6,10 €*
6,78 €*
(10.03% gespart)
|
| Bis 49 |
5,90 €*
6,78 €*
(12.98% gespart)
|
| Bis 99 |
5,70 €*
6,78 €*
(15.93% gespart)
|
| Ab 100 |
5,29 €*
6,78 €*
(21.98% gespart)
|
Produktinformationen "Federndes Druckstück Standard Federkraft M05 L=18 Edelstahl, flach, Long-Lok, Komp: Bolzen aus POM - K1382.05"
Werkstoff:
Hülse Edelstahl 1.4305.
Druckstift aus POM.
Feder Edelstahl 1.4310.
LONG-LOK-Gewindesicherung Nylon.
Ausführung:
blank.
Bestellbeispiel:
K1382.16
Hinweis:
Dieses Druckstück wird vorwiegend als Abdrückstift und als gefederter Anschlag im Werkzeugbau verwendet.
Die Betätigung des Druckstiftes erfolgt in axialer Richtung.

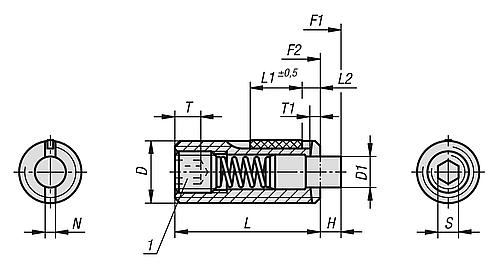

Zeichnungshinweis:
L2 = ca. zwei Gewindegänge
1) Gewindestift eingeklebt
D: M5
D1: 2,4
H: 2,3
L: 18
L1: 7
N: 0,8
S: 1,5
T: 2
T1: 0,8
RoHS: ja
Montageschlüssel g: 14
Federkraft Ende F2 ca. N: 17
Federkraft Anfang F1 ca. N: 5
Ausschraubdrehmoment ca. Nm: 0,08
Einschraubdrehmoment ca. Nm: 0,12
K1382.05
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Hülse Edelstahl 1.4305.
Druckstift aus POM.
Feder Edelstahl 1.4310.
LONG-LOK-Gewindesicherung Nylon.
Ausführung:
blank.
Bestellbeispiel:
K1382.16
Hinweis:
Dieses Druckstück wird vorwiegend als Abdrückstift und als gefederter Anschlag im Werkzeugbau verwendet.
Die Betätigung des Druckstiftes erfolgt in axialer Richtung.
Zeichnungshinweis:
L2 = ca. zwei Gewindegänge
1) Gewindestift eingeklebt
D: M5
D1: 2,4
H: 2,3
L: 18
L1: 7
N: 0,8
S: 1,5
T: 2
T1: 0,8
RoHS: ja
Montageschlüssel g: 14
Federkraft Ende F2 ca. N: 17
Federkraft Anfang F1 ca. N: 5
Ausschraubdrehmoment ca. Nm: 0,08
Einschraubdrehmoment ca. Nm: 0,12
K1382.05
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| D=Gewinde: | M5 |
|---|---|
| Ausführung 1: | Standard Federkraft |
| Material Grundkörper: | Edelstahl |
| Material Komponente: | Bolzen aus POM |
| D1: | 2,4 |
| Ausführung 2: | flach, mit Gewindesicherung |
| L=Länge: | 18 |
| H: | 2,3 |
| L1: | 7 |
| T1: | 0,8 |
| RoHS: | konform |
| S: | 1,5 |
| N: | 0,8 |
| Federkraft Anfang F1 ca. N: | 5 |
| Federkraft Ende F2 ca. N: | 17 |
| Mitnahmeprofil: | Innensechskant |
| Montageschlüssel g: | 14 |
| Form Druckstück: | Druckbolzen flach |
| Einschraubdrehmoment ca. Nm: | 0,12 |
| Ausschraubdrehmoment ca. Nm: | 0,08 |
