Aufnahme exzentrisch D=10 H=9,8 Edelstahl, mit Zentrierbohrung, SW=2 - K1292.101
Aufnahme exzentrisch D=10 H=9,8 Edelstahl, mit Zentrierbohrung, SW=2 - K1292.101
Produktnummer: 7299962
Aufnahme exzentrisch D=10 H=9,8 Edelstahl, mit Zentrierbohrung, SW=2 - K1292.101
EAN-Nr.: 4059245327416
Zur Produktbeschreibung | Anzahl | Stückpreis |
|---|---|
| Bis 4 | 19,43 €* 19,83 €* (2.02% gespart) |
| Bis 24 | 18,32 €* 19,83 €* (7.61% gespart) |
| Bis 49 | 17,76 €* 19,83 €* (10.44% gespart) |
| Bis 99 | 17,35 €* 19,83 €* (12.51% gespart) |
| Ab 100 | 16,65 €* 19,83 €* (16.04% gespart) |
Produktinformationen "Aufnahme exzentrisch D=10 H=9,8 Edelstahl, mit Zentrierbohrung, SW=2 - K1292.101"
Werkstoff:
Edelstahl 1.4305.
Ausführung:
blank.
Bestellbeispiel:
K1292.121
Hinweis:
Aufnahmebohrung H7 verwenden. Durch Drehen des Gewindestiftes entsteht eine Flächenpressung. Mit einem verstellbaren Stirnlochschlüssel kann man den Exzenter radial in die richtige Position bringen und über den Gewindestift fixieren.
Anwendung:
Die exzentrischen Aufnahmebuchsen finden z.B. als Anschlag oder Toleranzausgleich Verwendung.
1) Zentrierbohrung DIN 332-1 Form A

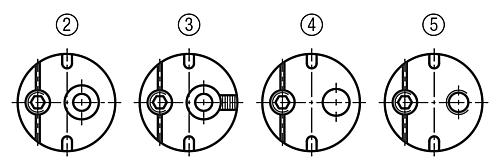

2) Grundform mit Zentrierung
3) Mit Skalenrille als optischer Anschlag
4) Durchgangsbohrung
5) Gewindebohrung
Vorteile:
- einfaches Handling
- klemmen mit Gewindestift
- geringer Einbauraum
- beliebige Einbaulage
- individuelle Anwendung
- vielfältiger Einsatz

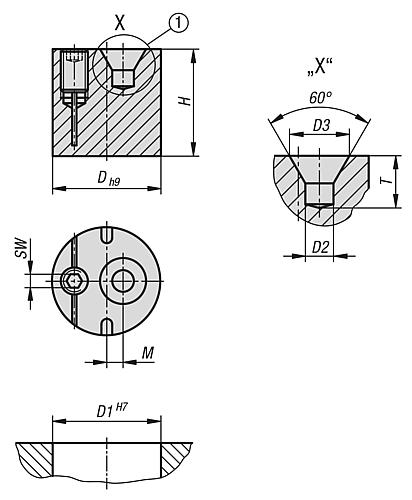

D: 10
D1: 10
D2: 1
D3: 2,12
H: 9,8
M: 2,25
SW: 2
T: 1,9
RoHS: ja
Ausführung: exzentrisch
Ausprägung: mit Zentrierbohrung
Anziehdrehmoment Nm: 1,5
K1292.101
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Edelstahl 1.4305.
Ausführung:
blank.
Bestellbeispiel:
K1292.121
Hinweis:
Aufnahmebohrung H7 verwenden. Durch Drehen des Gewindestiftes entsteht eine Flächenpressung. Mit einem verstellbaren Stirnlochschlüssel kann man den Exzenter radial in die richtige Position bringen und über den Gewindestift fixieren.
Anwendung:
Die exzentrischen Aufnahmebuchsen finden z.B. als Anschlag oder Toleranzausgleich Verwendung.
1) Zentrierbohrung DIN 332-1 Form A
2) Grundform mit Zentrierung
3) Mit Skalenrille als optischer Anschlag
4) Durchgangsbohrung
5) Gewindebohrung
Vorteile:
- einfaches Handling
- klemmen mit Gewindestift
- geringer Einbauraum
- beliebige Einbaulage
- individuelle Anwendung
- vielfältiger Einsatz
D: 10
D1: 10
D2: 1
D3: 2,12
H: 9,8
M: 2,25
SW: 2
T: 1,9
RoHS: ja
Ausführung: exzentrisch
Ausprägung: mit Zentrierbohrung
Anziehdrehmoment Nm: 1,5
K1292.101
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Material Grundkörper: | Edelstahl |
|---|---|
| M: | 2,25 |
| H=Höhe: | 9,8 |
| Ausführung 1: | exzentrisch |
| Ausführung 2: | mit Zentrierbohrung |
| D1: | 10 |
| SW=Schlüsselweite: | 2 |
| D=Durchmesser: | 10 |
| D2: | 1 |
| T: | 1,9 |
| D3: | 2,12 |
| Anziehdrehmoment Nm: | 1,5 |
| RoHS: | konform |
