Arretierbolzen Premium mit konischem Arretierstift Gr.1 M10X1, D=5, Form: D mit Rastnut mit Kontermutter, Edelstahl - K0736.504105
Produktnummer:
7293447
Arretierbolzen Premium mit konischem Arretierstift Gr.1 M10X1, D=5, Form: D mit Rastnut mit Kontermutter, Edelstahl - K0736.504105
EAN-Nr.:
4059245343027
Zur Produktbeschreibung
Menge | Stückpreis |
---|---|
Bis 4 |
30,03 €*
31,29 €*
(4.03% gespart)
|
Bis 24 |
28,16 €*
31,29 €*
(10% gespart)
|
Bis 49 |
27,22 €*
31,29 €*
(13.01% gespart)
|
Bis 99 |
26,28 €*
31,29 €*
(16.01% gespart)
|
Bis 999 |
24,40 €*
31,29 €*
(22.02% gespart)
|
Ab 1000 |
22,53 €*
31,29 €*
(28% gespart)
|
Produktinformationen "Arretierbolzen Premium mit konischem Arretierstift Gr.1 M10X1, D=5, Form: D mit Rastnut mit Kontermutter, Edelstahl - K0736.504105"
Werkstoff:
Stahlausführung:
Arretierstift gehärtet: Festigkeitsklasse 5.8.
Edelstahlausführung:
Arretierstift gehärtet: Gewindehülse 1.4305. Arretierstift 1.4034.
Pilzgriff Thermoplast schwarzgrau.
Ausführung:
Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung:
Arretierstift gehärtet, geschliffen und blank.
Hinweis:
Die Premium-Arretierbolzen zeichnen sich durch ihre höhere Fertigungsanforderungen des Arretierbolzens und der Gewindehülse aus. Darüber hinaus wurde an der Gewindehülse eine Zentrierung angebracht, welche zur Erhöhung der Positioniergenauigkeit genutzt werden kann. Die Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden sollen und eine höhere Positiongenaugkeit gefordert ist. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Bei hoher Beanspruchung mit Querkräften ist der Zentrieransatz zu nutzen.

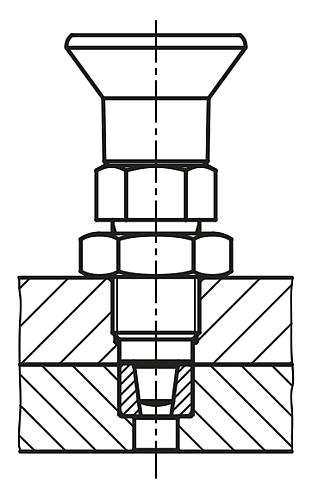

Montage:
Bei Verwendung der Gewindehülsenzentrierung empfiehlt es sich, die Passung am Aufnahmestück vor dem Gewindeschneiden zu fertigen.
Die konischen Anlageflächen werden über die Gewindehülse und der Kontermutter angepasst.
Auf Anfrage:
Sonderausführungen und Distanzringe.
Zubehör:
Passende Buchse konisch K0736.

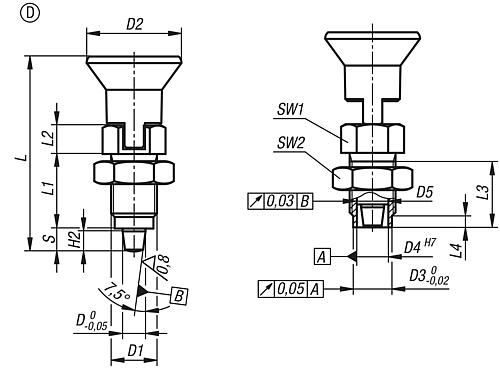

D: 5
D1: M10x1
D2: 21
D3: 8
D4: 6
D5: 6 -0,01/-0,02
H: 5
H2: 4
L: 43,5
L1: 17
L2: 7
L3: 15
L4: 3
SW1: 13
SW2: 17
RoHS: ja
Form: D
Größe: 1
Ausführung: mit Rastnut
mit Kontermutter
Farbe Komponente: schwarzgrau RAL 7021
Federkraft Ende F2 ca. N: 12
Federkraft Anfang F1 ca. N: 5
K0736.504105
Stahlausführung:
Arretierstift gehärtet: Festigkeitsklasse 5.8.
Edelstahlausführung:
Arretierstift gehärtet: Gewindehülse 1.4305. Arretierstift 1.4034.
Pilzgriff Thermoplast schwarzgrau.
Ausführung:
Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung:
Arretierstift gehärtet, geschliffen und blank.
Hinweis:
Die Premium-Arretierbolzen zeichnen sich durch ihre höhere Fertigungsanforderungen des Arretierbolzens und der Gewindehülse aus. Darüber hinaus wurde an der Gewindehülse eine Zentrierung angebracht, welche zur Erhöhung der Positioniergenauigkeit genutzt werden kann. Die Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden sollen und eine höhere Positiongenaugkeit gefordert ist. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Bei hoher Beanspruchung mit Querkräften ist der Zentrieransatz zu nutzen.
Montage:
Bei Verwendung der Gewindehülsenzentrierung empfiehlt es sich, die Passung am Aufnahmestück vor dem Gewindeschneiden zu fertigen.
Die konischen Anlageflächen werden über die Gewindehülse und der Kontermutter angepasst.
Auf Anfrage:
Sonderausführungen und Distanzringe.
Zubehör:
Passende Buchse konisch K0736.
D: 5
D1: M10x1
D2: 21
D3: 8
D4: 6
D5: 6 -0,01/-0,02
H: 5
H2: 4
L: 43,5
L1: 17
L2: 7
L3: 15
L4: 3
SW1: 13
SW2: 17
RoHS: ja
Form: D
Größe: 1
Ausführung: mit Rastnut
mit Kontermutter
Farbe Komponente: schwarzgrau RAL 7021
Federkraft Ende F2 ca. N: 12
Federkraft Anfang F1 ca. N: 5
K0736.504105
Eigenschaften
Höhe (mm): | 43.5 mm |
---|
