Arretierbolzen mit Markierungsring Gr.1 M10X1, D=5, Form: A ohne Rastnut ohne Kontermutter, Stahl gehärtet - K1149.71105
Arretierbolzen mit Markierungsring Gr.1 M10X1, D=5, Form: A ohne Rastnut ohne Kontermutter, Stahl gehärtet - K1149.71105
Produktnummer:
7298513
Arretierbolzen mit Markierungsring Gr.1 M10X1, D=5, Form: A ohne Rastnut ohne Kontermutter, Stahl gehärtet - K1149.71105
EAN-Nr.:
4059245267347
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
11,66 €*
12,15 €*
(4.03% gespart)
|
| Bis 24 |
10,93 €*
12,15 €*
(10.04% gespart)
|
| Bis 49 |
10,57 €*
12,15 €*
(13% gespart)
|
| Bis 99 |
10,21 €*
12,15 €*
(15.97% gespart)
|
| Ab 100 |
9,48 €*
12,15 €*
(21.98% gespart)
|
Produktinformationen "Arretierbolzen mit Markierungsring Gr.1 M10X1, D=5, Form: A ohne Rastnut ohne Kontermutter, Stahl gehärtet - K1149.71105"
Werkstoff:
Arretierstift Stahl.
Gewindehülse 1.0718.
Pilzgriff Thermoplast schwarzgrau.
Verriegelungsmarkierung Aluminium.
Ausführung:
Arretierstift Stahl gehärtet, geschliffen und brüniert.
Gewindehülse brüniert.
Verriegelungsmarkierung rot eloxiert.
Hinweis:

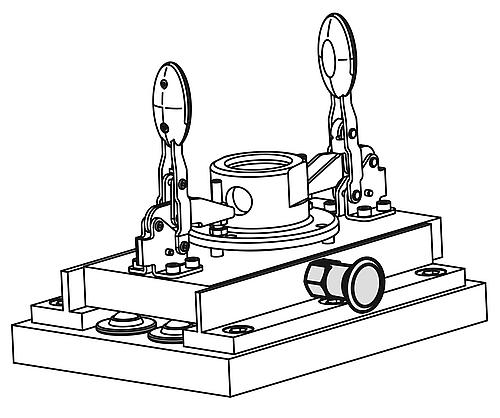

Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden.
Bei sichtbarer Verriegelungsmarkierung ist der Bolzen entweder komplett entriegelt oder nur teilweise in Einraststellung.
Auf Anfrage:
Sonderausführungen.
Zubehör:
Distanzringe K0665

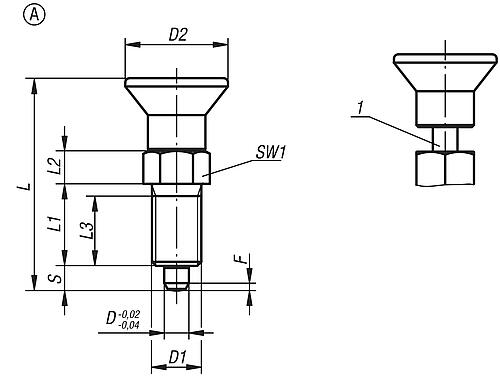

Zeichnungshinweis:
1) Markierungsring
D: 5
D1: M10x1
D2: 21
H: 5
L: 43,5
L1: 17
L2: 7
L3: 15
SW1: 13
RoHS: ja
F x 30°: 1,3
Form: A
Größe: 1
Ausführung: ohne Rastnut
Federkraft Ende F2 ca. N: 12
Federkraft Anfang F1 ca. N: 5
K1149.71105
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Arretierstift Stahl.
Gewindehülse 1.0718.
Pilzgriff Thermoplast schwarzgrau.
Verriegelungsmarkierung Aluminium.
Ausführung:
Arretierstift Stahl gehärtet, geschliffen und brüniert.
Gewindehülse brüniert.
Verriegelungsmarkierung rot eloxiert.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden.
Bei sichtbarer Verriegelungsmarkierung ist der Bolzen entweder komplett entriegelt oder nur teilweise in Einraststellung.
Auf Anfrage:
Sonderausführungen.
Zubehör:
Distanzringe K0665
Zeichnungshinweis:
1) Markierungsring
D: 5
D1: M10x1
D2: 21
H: 5
L: 43,5
L1: 17
L2: 7
L3: 15
SW1: 13
RoHS: ja
F x 30°: 1,3
Form: A
Größe: 1
Ausführung: ohne Rastnut
Federkraft Ende F2 ca. N: 12
Federkraft Anfang F1 ca. N: 5
K1149.71105
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Größe: | 1 |
|---|---|
| SW1: | 13 |
| Form: | A |
| Ausführung 1: | ohne Rastnut |
| L2: | 7 |
| Oberfläche Grundkörper: | gehärtet |
| Material Grundkörper: | Stahl |
| Material Komponente: | Thermoplast |
| Ausführung 2: | mit Markierungsring |
| L=Länge: | 43,5 |
| D2: | 21 |
| D1=Gewinde: | M10x1 |
| D=Bolzendurchmesser: | 5 |
| L1: | 17 |
| L3: | 15 |
| Federkraft Anfang F1 ca. N: | 5 |
| Federkraft Ende F2 ca. N: | 12 |
| F x 30°: | 1,3 |
| Kontermutter: | ohne Kontermutter |
| Hub S: | 5 |
