Arretierbolzen mit Exzentergriff mit Rastfunktion Gr.1 M10X1, D=5, Form B mit Kontermutter, Edelstahl ungehärtet - K1584.19105
Arretierbolzen mit Exzentergriff mit Rastfunktion Gr.1 M10X1, D=5, Form B mit Kontermutter, Edelstahl ungehärtet - K1584.19105
Produktnummer:
7699028
Arretierbolzen mit Exzentergriff mit Rastfunktion Gr.1 M10X1, D=5, Form B mit Kontermutter, Edelstahl ungehärtet - K1584.19105
EAN-Nr.:
4059245506699
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
15,93 €*
16,59 €*
(3.98% gespart)
|
| Bis 24 |
14,93 €*
16,59 €*
(10.01% gespart)
|
| Bis 49 |
14,43 €*
16,59 €*
(13.02% gespart)
|
| Bis 99 |
13,93 €*
16,59 €*
(16.03% gespart)
|
| Ab 100 |
12,94 €*
16,59 €*
(22% gespart)
|
Produktinformationen "Arretierbolzen mit Exzentergriff mit Rastfunktion Gr.1 M10X1, D=5, Form B mit Kontermutter, Edelstahl ungehärtet - K1584.19105"
Werkstoff:
Edelstahlausführung:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Griffhebel Thermoplast PPA (hochtemperaturbeständig) glasfaserverstärkt.
Ausführung:
Edelstahlausführung:
Gewindehülse blank.
Arretierstift geschliffen und blank.
Griffhebel schwarz.
Hinweis:

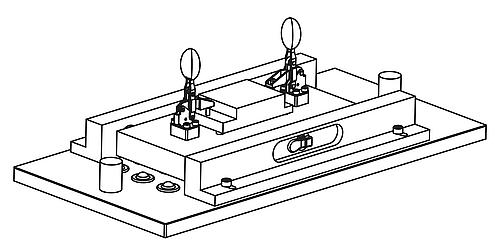

Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Bei diesem Arretierbolzen wird die Ausrückung mittels Exzenterhebel realisiert. Der Arretierbolzen bleibt ausgerastet, wenn der Griffhebel über den Totpunkt des Exzenters bewegt wird.
Der ergonomische Exzentergriff ermöglicht eine leichte Handhabung mit geringem Kraftaufwand.
Temperaturbereich:
Dauergebrauchstemperatur nach IEC 216
max. 160 °C.
Kurzzeitige Gebrauchstemperatur max. 250 °C.
Vorteile:
Einfache und schnelle Bedienung.
Für Hochtemperaturanwendungen geeignet.
Mit integrierter Rastfunktion.
Zubehör:
Distanzringe K0665
Positionierbuchsen für Arretierbolzen K1290
Haltestücke K0638

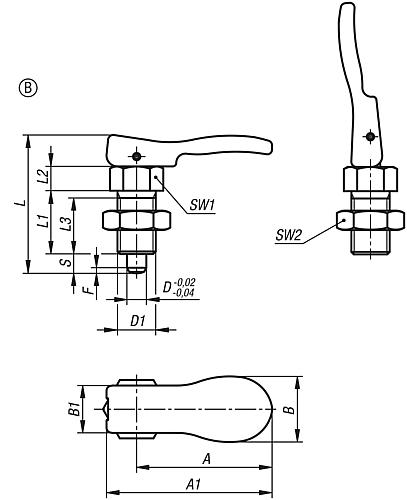

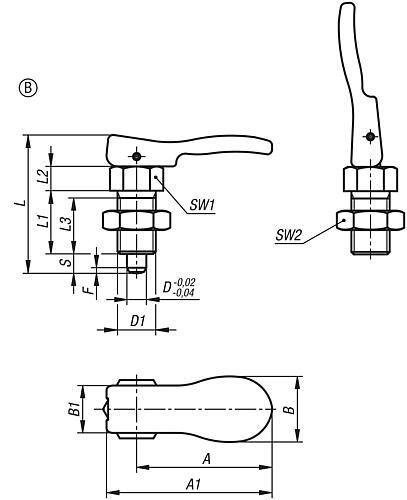

Ausführung: mit Exzentergriff und Rastfunktion
Form: B
Größe: 1
mit Kontermutter
A1=Grifflänge: 41,7
B1: 12,9
F x 30°: 1,3
L1: 17
L2: 7
L3: 15
RoHS: ja
SW1: 13
SW2: 17
K1584.19105
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| B1: | 12,9 |
|---|---|
| Größe: | 1 |
| SW1: | 13 |
| A=Grifflänge: | 31,7 |
| SW2: | 17 |
| Ausführung 1: | mit Exzentergriff |
| B=Breite: | 17,9 |
| L2: | 7 |
| Oberfläche Grundkörper: | ungehärtet und blank |
| Material Grundkörper: | Edelstahl |
| Material Komponente: | Thermoplast |
| A1=Grifflänge: | 41,7 |
| Farbe Komponente: | schwarz |
| L=Länge: | 39 |
| D1=Gewinde: | M10x1 |
| D=Bolzendurchmesser: | 5 |
| L1: | 17 |
| L3: | 15 |
| Form: | B |
| RoHS: | konform |
| Federkraft Anfang F1 ca. N: | 5 |
| Federkraft Ende F2 ca. N: | 12 |
| F x 30°: | 1,3 |
| Kontermutter: | mit Kontermutter |
| Hub S: | 5 |
| Form-Typ: | mit Kontermutter (bei Form B) |
