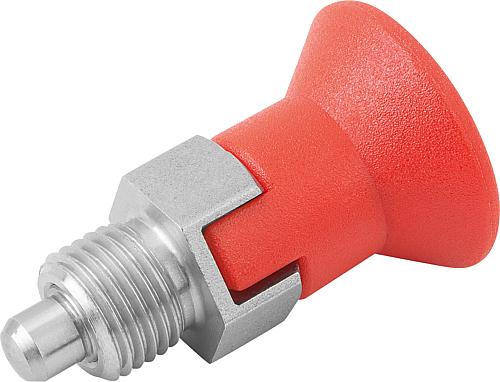

Arretierbolzen kurze Ausführung Gr.4 M20X1,5, D=10, Form: C mit Rastnut ohne Kontermutter, Edelstahl ungehärtet - K0631.1741084
Arretierbolzen kurze Ausführung Gr.4 M20X1,5, D=10, Form: C mit Rastnut ohne Kontermutter, Edelstahl ungehärtet - K0631.1741084
Produktnummer:
7292659
Arretierbolzen kurze Ausführung Gr.4 M20X1,5, D=10, Form: C mit Rastnut ohne Kontermutter, Edelstahl ungehärtet - K0631.1741084
EAN-Nr.:
4059245228386
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
41,67 €*
43,41 €*
(4.01% gespart)
|
| Bis 24 |
39,07 €*
43,41 €*
(10% gespart)
|
| Bis 49 |
37,77 €*
43,41 €*
(12.99% gespart)
|
| Bis 99 |
36,47 €*
43,41 €*
(15.99% gespart)
|
| Ab 100 |
33,86 €*
43,41 €*
(22% gespart)
|
Produktinformationen "Arretierbolzen kurze Ausführung Gr.4 M20X1,5, D=10, Form: C mit Rastnut ohne Kontermutter, Edelstahl ungehärtet - K0631.1741084"
Werkstoff:
Stahlausführung:
Arretierstift gehärtet:
Stahl Festigkeitsklasse 5.8.
Edelstahlausführung:
Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff Thermoplast rot.
Ausführung:
Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung:
Arretierstift nicht gehärtet, geschliffen und blank.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.
D: 10
D1: M20x1,5
D2: 33
H: 10
L: 61
L1: 15
L2: 12
SW1: 22
RoHS: ja
F x 30°: 2,8
Form: C
Größe: 4
Ausführung: mit Rastnut
Federkraft Ende F2 ca. N: 32
Federkraft Anfang F1 ca. N: 15
K0631.1741084
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Stahlausführung:
Arretierstift gehärtet:
Stahl Festigkeitsklasse 5.8.
Edelstahlausführung:
Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff Thermoplast rot.
Ausführung:
Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung:
Arretierstift nicht gehärtet, geschliffen und blank.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.
D: 10
D1: M20x1,5
D2: 33
H: 10
L: 61
L1: 15
L2: 12
SW1: 22
RoHS: ja
F x 30°: 2,8
Form: C
Größe: 4
Ausführung: mit Rastnut
Federkraft Ende F2 ca. N: 32
Federkraft Anfang F1 ca. N: 15
K0631.1741084
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Größe: | 4 |
|---|---|
| SW1: | 22 |
| Form: | C |
| L2: | 12 |
| Material Grundkörper: | Edelstahl |
| Material Komponente: | Thermoplast |
| Oberfläche Grundkörper: | ungehärtet |
| Ausführung 1: | mit Rastnut |
| D2: | 33 |
| L1: | 15 |
| Farbe Komponente: | verkehrsrot |
| L=Länge: | 61 |
| Stahlschlüssel Grundkörper: | 1.4305 |
| D=Bolzendurchmesser: | 10 |
| D1=Gewinde: | M20x1,5 |
| Federkraft Anfang F1 ca. N: | 15 |
| Federkraft Ende F2 ca. N: | 32 |
| F x 30°: | 2,8 |
| Kontermutter: | ohne Kontermutter |
| Hub S: | 10 |
