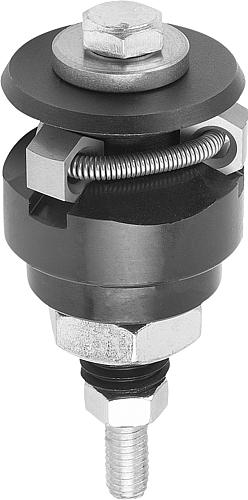

Zentrierspanner, Form: B Stahl, D =54,5, D=70,5 - K0644.0205508
Zentrierspanner, Form: B Stahl, D =54,5, D=70,5 - K0644.0205508
Produktnummer:
6717718
Zentrierspanner, Form: B Stahl, D =54,5, D=70,5 - K0644.0205508
EAN-Nr.:
4059245021116
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
779,61 €*
787,48 €*
(1% gespart)
|
| Bis 24 |
771,73 €*
787,48 €*
(2% gespart)
|
| Bis 49 |
767,80 €*
787,48 €*
(2.5% gespart)
|
| Bis 99 |
763,86 €*
787,48 €*
(3% gespart)
|
| Ab 100 |
759,92 €*
787,48 €*
(3.5% gespart)
|
Produktinformationen "Zentrierspanner, Form: B Stahl, D =54,5, D=70,5 - K0644.0205508"
Werkstoff: Körper 1.2842.
Kugeln und Sechskant 1.4112.
Zugfeder 1.4310.
Ausführung: Körper gehärtet und brüniert. Kugeln und Sechskant gehärtet und geschliffen.
Hinweis: Form B: mit Sechskant für oberflächenempfindliche Lochwandungen.
Anwendung: Für das zentrische Positionieren und Spannen in Sacklöchern. Bedienung von unten, manuell oder automatisiert über Pneumatik oder Hydraulik.
Vorteile: - Präzise Selbstzentrierung.
- Verzugfreies Spannen.
- Große Verstellwege.
- Geringe Bauhöhe.
- Niederzugeffekt.

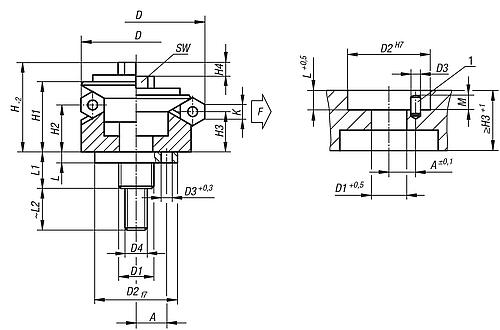

Technische Daten: Wiederholgenauigkeit ±0,025
Rundlaufgenauigkeit ±0,05
Gewicht ca. kg: 0,660
F kN: 8
C (DIN 912): M16x20
Anzahl Kugeln/ 6-kant: 6
M: 5,5
L2: 16
L1 min.: 43
L: 9
H4: 9,7
H3: 19,1
H2: 23,7
H1: 40,6
H: 49,9
D3: 5
D2: 45
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Kugeln und Sechskant 1.4112.
Zugfeder 1.4310.
Ausführung: Körper gehärtet und brüniert. Kugeln und Sechskant gehärtet und geschliffen.
Hinweis: Form B: mit Sechskant für oberflächenempfindliche Lochwandungen.
Anwendung: Für das zentrische Positionieren und Spannen in Sacklöchern. Bedienung von unten, manuell oder automatisiert über Pneumatik oder Hydraulik.
Vorteile: - Präzise Selbstzentrierung.
- Verzugfreies Spannen.
- Große Verstellwege.
- Geringe Bauhöhe.
- Niederzugeffekt.
Technische Daten: Wiederholgenauigkeit ±0,025
Rundlaufgenauigkeit ±0,05
Gewicht ca. kg: 0,660
F kN: 8
C (DIN 912): M16x20
Anzahl Kugeln/ 6-kant: 6
M: 5,5
L2: 16
L1 min.: 43
L: 9
H4: 9,7
H3: 19,1
H2: 23,7
H1: 40,6
H: 49,9
D3: 5
D2: 45
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| 6-kant: | 16 |
|---|---|
| A: | 15 |
| M: | 6,5 |
| L: | 9 |
| Form: | B |
| Ausführung 1: | Sechskant |
| L2: | 32 |
| Oberfläche Grundkörper: | gehärtet und brüniert |
| Material Grundkörper: | Stahl |
| Material Komponente: | Stahl |
| D1: | M14 |
| Oberfläche Komponente: | gehärtet und geschliffen |
| K: | 16 |
| Anwendung: | bearbeitete Teile |
| Anzahl 6-kant: | 6 |
| D2: | 45 |
| H4: | 9,3 |
| D3: | 5 |
| Anzieh- drehmoment max. Nm: | 43 |
| D4: | M8 |
| H: | 49,9 |
| H1: | 40,6 |
| H2: | 23,7 |
| SW: | 13 |
| H3: | 19,1 |
| L1: | 24,5 |
| RoHS: | konform |
| D=Durchmesser max.: | 70,5 |
| D=Durchmesser min.: | 54,5 |
| Stahlschlüssel Grundkörper: | 1.2842 |
| Spannart: | Innenspannung |
| Spannkraft max. kN: | 8 |
