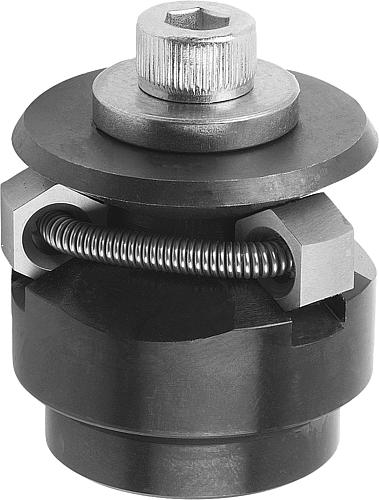

Zentrierspanner sechskant, Form: B Stahl, D =38,5, D=46,5 - K0358.203908
Zentrierspanner sechskant, Form: B Stahl, D =38,5, D=46,5 - K0358.203908
Produktnummer:
6713244
Zentrierspanner sechskant, Form: B Stahl, D =38,5, D=46,5 - K0358.203908
EAN-Nr.:
4059245021307
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
521,90 €*
527,17 €*
(1% gespart)
|
| Bis 24 |
516,63 €*
527,17 €*
(2% gespart)
|
| Bis 49 |
513,99 €*
527,17 €*
(2.5% gespart)
|
| Bis 99 |
511,35 €*
527,17 €*
(3% gespart)
|
| Ab 100 |
508,72 €*
527,17 €*
(3.5% gespart)
|
Produktinformationen "Zentrierspanner sechskant, Form: B Stahl, D =38,5, D=46,5 - K0358.203908"
Werkstoff: Körper 1.2842.
Kugeln und Sechskant 1.4112.
Zugfeder 1.4310.
Ausführung: Körper gehärtet und brüniert. Kugeln und Sechskant gehärtet und geschliffen.
Hinweis: Form B: mit Sechskant für oberflächenempfindliche Lochwandungen.
Anwendung: Werkstücke in vorgegebenen Bohrungen von innen nach außen autozentrisch positionieren und spannen.
Vorteile: - Präzise Selbstzentrierung.
- Verzugfreies Spannen.
- Große Verstellwege.
- Geringe Bauhöhe.

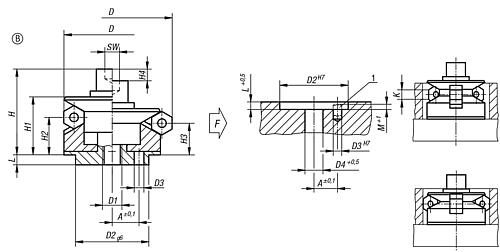

Technische Daten: Wiederholgenauigkeit ±0,025
Rundlaufgenauigkeit ±0,05
M: 4,5
H1: 27,2
H: 39,2
D1: M8
A: 11
Gewicht ca. kg: 0,233
D min.: 38,5
F kN: 6,5
Anzahl Kugeln/ 6-kant: 6
SW: 6
L: 7,5
H4: 4,6
H3: 15,5
H2: 17,8
D4: 8,4
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Kugeln und Sechskant 1.4112.
Zugfeder 1.4310.
Ausführung: Körper gehärtet und brüniert. Kugeln und Sechskant gehärtet und geschliffen.
Hinweis: Form B: mit Sechskant für oberflächenempfindliche Lochwandungen.
Anwendung: Werkstücke in vorgegebenen Bohrungen von innen nach außen autozentrisch positionieren und spannen.
Vorteile: - Präzise Selbstzentrierung.
- Verzugfreies Spannen.
- Große Verstellwege.
- Geringe Bauhöhe.
Technische Daten: Wiederholgenauigkeit ±0,025
Rundlaufgenauigkeit ±0,05
M: 4,5
H1: 27,2
H: 39,2
D1: M8
A: 11
Gewicht ca. kg: 0,233
D min.: 38,5
F kN: 6,5
Anzahl Kugeln/ 6-kant: 6
SW: 6
L: 7,5
H4: 4,6
H3: 15,5
H2: 17,8
D4: 8,4
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| 6-kant: | 8 |
|---|---|
| A: | 11 |
| M: | 4,5 |
| L: | 7,5 |
| SW: | 6 |
| Ausführung 1: | Sechskant |
| Form: | B |
| Oberfläche Grundkörper: | gehärtet und brüniert |
| Material Grundkörper: | Stahl |
| Material Komponente: | Stahl |
| D1: | M8 |
| Oberfläche Komponente: | gehärtet und geschliffen |
| K: | 8 |
| Anwendung: | bearbeitete Teile |
| Anzahl 6-kant: | 6 |
| D2: | 30 |
| H4: | 4,6 |
| D3: | 4 |
| Anzieh- drehmoment max. Nm: | 43 |
| D4: | 8,4 |
| H: | 39,2 |
| H1: | 27,2 |
| H2: | 17,8 |
| H3: | 15,5 |
| RoHS: | konform |
| D=Durchmesser max.: | 46,5 |
| D=Durchmesser min.: | 38,5 |
| Spannart: | Innenspannung |
| Spannkraft max. kN: | 6,5 |
