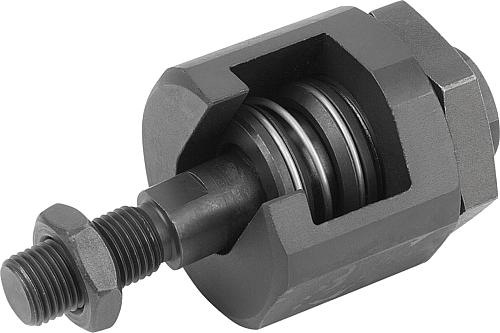

Schnellsteckkupplung mit Winkel- und Radialversatzausgleich M16X1,5X34 Vergütungsstahl, Komp:Stahl - K0711.161
Schnellsteckkupplung mit Winkel- und Radialversatzausgleich M16X1,5X34 Vergütungsstahl, Komp:Stahl - K0711.161
Produktnummer:
6719783
Schnellsteckkupplung mit Winkel- und Radialversatzausgleich M16X1,5X34 Vergütungsstahl, Komp:Stahl - K0711.161
EAN-Nr.:
4059245176632
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
125,79 €*
127,06 €*
(1% gespart)
|
| Bis 24 |
124,52 €*
127,06 €*
(2% gespart)
|
| Bis 49 |
123,88 €*
127,06 €*
(2.5% gespart)
|
| Bis 99 |
123,24 €*
127,06 €*
(3.01% gespart)
|
| Ab 100 |
122,61 €*
127,06 €*
(3.5% gespart)
|
Produktinformationen "Schnellsteckkupplung mit Winkel- und Radialversatzausgleich M16X1,5X34 Vergütungsstahl, Komp:Stahl - K0711.161"
Werkstoff: Kupplungsteil Vergütungsstahl.
Klaue und Pfanne Stahl.
Mutter Vergütungsstahl.
Kontermutter (EN 24035) Stahl, Güte 8.8.
Feder Edelstahl.
Ausführung: Kupplungsteil nitriert, schwarz.
Klaue und Pfanne vergütet und phosphatiert.
Mutter phosphatiert.
Kontermutter schwarz.

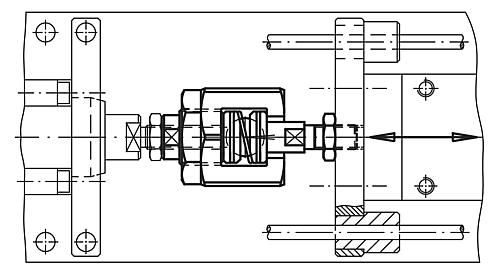

Hinweis: Axial spielfrei einstellbare Schnellsteckkupplungen mit Winkel- und Radialversatzausgleich für vielseitige Anwendungs- und Einsatzmöglichkeiten, z.B. bei nicht ausgerichteten Linearbewegungen. Kompakte Bauweise ohne lose Bauteile. Die Montage bzw. Demontage erfolgt mittels T-Nut, ein manuelles Nachjustieren entfällt.
Die Schnellsteckkupplung kann mit allen gängigen pneumatischen und hydraulischen Hubzylindern über das Anschlussgewinde verbunden werden.
Die Kupplung überträgt keine Drehmomente.

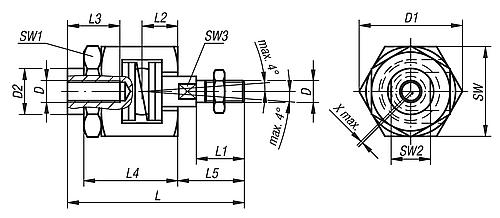

D: M16x1,5
D2: 32
~L: 121
L1: 34
L3 min.: 34
L4: 62
L5: 45
SW: 55
SW1: 46
SW2: 27
SW3: 18
Radialversatzausgleich X max.: 1
Zulässige Zug-und Druckbelastung max. kN: 18
Gewicht ca. kg : 1,094
D1: 60
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Klaue und Pfanne Stahl.
Mutter Vergütungsstahl.
Kontermutter (EN 24035) Stahl, Güte 8.8.
Feder Edelstahl.
Ausführung: Kupplungsteil nitriert, schwarz.
Klaue und Pfanne vergütet und phosphatiert.
Mutter phosphatiert.
Kontermutter schwarz.
Hinweis: Axial spielfrei einstellbare Schnellsteckkupplungen mit Winkel- und Radialversatzausgleich für vielseitige Anwendungs- und Einsatzmöglichkeiten, z.B. bei nicht ausgerichteten Linearbewegungen. Kompakte Bauweise ohne lose Bauteile. Die Montage bzw. Demontage erfolgt mittels T-Nut, ein manuelles Nachjustieren entfällt.
Die Schnellsteckkupplung kann mit allen gängigen pneumatischen und hydraulischen Hubzylindern über das Anschlussgewinde verbunden werden.
Die Kupplung überträgt keine Drehmomente.
D: M16x1,5
D2: 32
~L: 121
L1: 34
L3 min.: 34
L4: 62
L5: 45
SW: 55
SW1: 46
SW2: 27
SW3: 18
Radialversatzausgleich X max.: 1
Zulässige Zug-und Druckbelastung max. kN: 18
Gewicht ca. kg : 1,094
D1: 60
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Material Komponente: | Stahl |
|---|---|
| L: | 121 |
| SW: | 55 |
| Gewindeart: | Innen- und Außengewinde |
| Material Grundkörper: | Vergütungsstahl |
| Ausführung 1: | mit Winkel-und Radialversatzausgleich |
| Oberfläche Grundkörper: | nitriert |
| RoHS: | konform |
| D=Gewinde: | M16x1,5 |
| D1: | 60 |
| D2: | 32 |
| L1=Gewindelänge: | 34 |
| L2: | 26 |
| L3 min.: | 34 |
| Radialversatz- ausgleich X max.: | 1 |
| SW1: | 46 |
| SW2: | 27 |
| SW3: | 18 |
| Zulässige Zug-und Druckbelastung max. kN: | 18 |
| L4: | 62 |
| L5: | 45 |
