Schnellspanner horizontal Edelstahl, Komp: Polyamid, Komp: blau, M=M08x45 - K0660.108001
Schnellspanner horizontal Edelstahl, Komp: Polyamid, Komp: blau, M=M08x45 - K0660.108001
Produktnummer:
6717963
Schnellspanner horizontal Edelstahl, Komp: Polyamid, Komp: blau, M=M08x45 - K0660.108001
EAN-Nr.:
4059245199457
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
60,49 €*
61,73 €*
(2.01% gespart)
|
| Bis 24 |
57,03 €*
61,73 €*
(7.61% gespart)
|
| Bis 49 |
55,31 €*
61,73 €*
(10.4% gespart)
|
| Bis 99 |
54,01 €*
61,73 €*
(12.51% gespart)
|
| Ab 100 |
51,85 €*
61,73 €*
(16.01% gespart)
|
Produktinformationen "Schnellspanner horizontal Edelstahl, Komp: Polyamid, Komp: blau, M=M08x45 - K0660.108001"
Werkstoff: Edelstahl.
Griffelement Polyamid.
Ausführung: blank.
Hinweis: Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht.
Zubehör: K0106
K0384
K0390
K0392
K0667
~H1: 70
~H: 73,9
~C: 32,2
~B1: 45
Öffnungswinkel Griff ~: 67°
Öffnungswinkel Haltearm ~: 86°
Spannkraft F4 N: 1.400
Spannkraft F3 N: 830
Öffnungswinkel Griff: 66°
Haltekraft F2 N: 2.800
Öffnungswinkel Haltearm: 86°
Haltekraft F1 N: 2.000
Handkraft N: 200
D: 6,2
C2: -
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Griffelement Polyamid.
Ausführung: blank.
Hinweis: Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht.
Zubehör: K0106
K0384
K0390
K0392
K0667
~H1: 70
~H: 73,9
~C: 32,2
~B1: 45
Öffnungswinkel Griff ~: 67°
Öffnungswinkel Haltearm ~: 86°
Spannkraft F4 N: 1.400
Spannkraft F3 N: 830
Öffnungswinkel Griff: 66°
Haltekraft F2 N: 2.800
Öffnungswinkel Haltearm: 86°
Haltekraft F1 N: 2.000
Handkraft N: 200
D: 6,2
C2: -
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

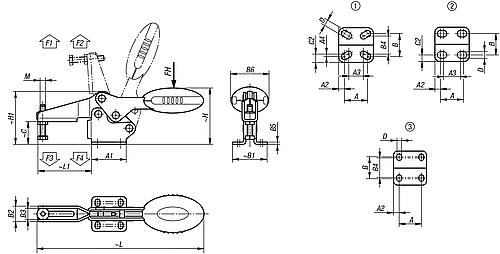

Eigenschaften
| B1: | 45 |
|---|---|
| Material Grundkörper: | Edelstahl |
| Material Komponente: | Polyamid |
| A2: | 9 |
| Farbe Komponente: | ultramarinblau RAL 5002 |
| Ausführung 1: | Standard |
| A: | 26 |
| Ausführung 2: | Fuß waagrecht |
| B2: | 21 |
| Oberfläche Grundkörper: | blank |
| A1: | 44 |
| C: | 32,2 |
| B: | 31 |
| B4: | 24 |
| B5: | 2,5 |
| D: | 6,2 |
| L: | 223,1 |
| H: | 73,9 |
| B3: | 16 |
| B6: | 41,5 |
| H1: | 70,1 |
| Grifftyp Schnellspanner: | horizontal |
| L1: | 74,9 |
| Haltekraft F1 N: | 2000 |
| Haltekraft F2 N: | 2800 |
| Lochbild: | 3 |
| M=Andruckspindel: | M8x45 |
| Öffnungswinkel Griff: | 67° |
| Öffnungswinkel Haltearm: | 86° |
| Spannkraft F3 N: | 830 |
| Spannkraft F4 N: | 1400 |
| RoHS: | konform |
| Handkraft FH N: | 200 |
