Arretierbolzen Premium gehärtet Gr.1 M10x1, Form: B Thermoplast, konisch, Komp: Edelstahl, D=5 - K0736.502105
Arretierbolzen Premium gehärtet Gr.1 M10x1, Form: B Thermoplast, konisch, Komp: Edelstahl, D=5 - K0736.502105
Produktnummer:
6720220
Arretierbolzen Premium gehärtet Gr.1 M10x1, Form: B Thermoplast, konisch, Komp: Edelstahl, D=5 - K0736.502105
EAN-Nr.:
4059245012534
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
28,09 €*
29,26 €*
(4% gespart)
|
| Bis 24 |
26,34 €*
29,26 €*
(9.98% gespart)
|
| Bis 49 |
25,46 €*
29,26 €*
(12.99% gespart)
|
| Bis 99 |
24,58 €*
29,26 €*
(15.99% gespart)
|
| Ab 100 |
22,82 €*
29,26 €*
(22.01% gespart)
|
Produktinformationen "Arretierbolzen Premium gehärtet Gr.1 M10x1, Form: B Thermoplast, konisch, Komp: Edelstahl, D=5 - K0736.502105"
Werkstoff: Stahlausführung: Arretierstift gehärtet: Festigkeitsklasse 5.8.
Edelstahlausführung: Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
Pilzgriff Thermoplast schwarzgrau.
Ausführung: Stahlausführung: Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung: Arretierstift gehärtet, geschliffen und blank.
Hinweis: Die Premium-Arretierbolzen zeichnen sich durch ihre höhere Fertigungsanforderungen des Arretierbolzens und der Gewindehülse aus. Darüber hinaus wurde an der Gewindehülse eine Zentrierung angebracht, welche zur Erhöhung der Positioniergenauigkeit genutzt werden kann. Die Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden sollen und eine höhere Positiongenaugkeit gefordert ist. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Bei hoher Beanspruchung mit Querkräften ist der Zentrieransatz zu nutzen.
Montage: Bei Verwendung der Gewindehülsenzentrierung empfiehlt es sich, die Passung am Aufnahmestück vor dem Gewindeschneiden zu fertigen.
Die konischen Anlageflächen werden über die Gewindehülse und der Kontermutter angepasst.
Zubehör: Passende Buchse konisch K0736.

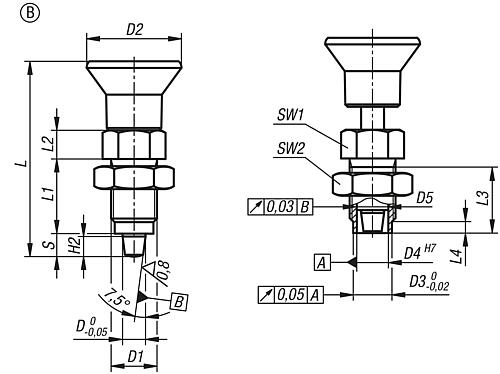

Federkraft Anfang F1 ca. N: 5
SW1: 17
SW: 13
H2: 4
H: 5
L4: 3
L3: 15
L2: 7
Federkraft Ende F2 ca. N: 12
L1: 17
L: 43,5
D5: 6 -0,01/-0,02
D4: 6
D3: 8
D2: 21
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Edelstahlausführung: Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
Pilzgriff Thermoplast schwarzgrau.
Ausführung: Stahlausführung: Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung: Arretierstift gehärtet, geschliffen und blank.
Hinweis: Die Premium-Arretierbolzen zeichnen sich durch ihre höhere Fertigungsanforderungen des Arretierbolzens und der Gewindehülse aus. Darüber hinaus wurde an der Gewindehülse eine Zentrierung angebracht, welche zur Erhöhung der Positioniergenauigkeit genutzt werden kann. Die Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden sollen und eine höhere Positiongenaugkeit gefordert ist. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Bei hoher Beanspruchung mit Querkräften ist der Zentrieransatz zu nutzen.
Montage: Bei Verwendung der Gewindehülsenzentrierung empfiehlt es sich, die Passung am Aufnahmestück vor dem Gewindeschneiden zu fertigen.
Die konischen Anlageflächen werden über die Gewindehülse und der Kontermutter angepasst.
Zubehör: Passende Buchse konisch K0736.
Federkraft Anfang F1 ca. N: 5
SW1: 17
SW: 13
H2: 4
H: 5
L4: 3
L3: 15
L2: 7
Federkraft Ende F2 ca. N: 12
L1: 17
L: 43,5
D5: 6 -0,01/-0,02
D4: 6
D3: 8
D2: 21
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Material Grundkörper: | Edelstahl |
|---|---|
| SW1: | 13 |
| Material Komponente: | Thermoplast |
| Größe: | 1 |
| D5: | 6 -0,01/-0,02 |
| SW2: | 17 |
| Farbe Komponente: | schwarzgrau |
| Ausführung 1: | ohne Rastnut |
| Form: | B |
| Ausführung 2: | mit konischem Arretierstift |
| Oberfläche Grundkörper: | gehärtet, geschliffen und blank |
| H2: | 4 |
| D=Bolzendurchmesser: | 5 |
| L4: | 3 |
| D2: | 21 |
| D3: | 8 |
| D4: | 6 |
| L=Länge: | 43,5 |
| L1: | 17 |
| L2: | 7 |
| L3: | 15 |
| D1=Gewinde: | M10x1 |
| Federkraft Anfang F1 ca. N: | 5 |
| Federkraft Ende F2 ca. N: | 12 |
| Kontermutter: | mit Kontermutter |
| Stahlschlüssel Grundkörper: | 1.4034 |
| Hub S: | 5 |
