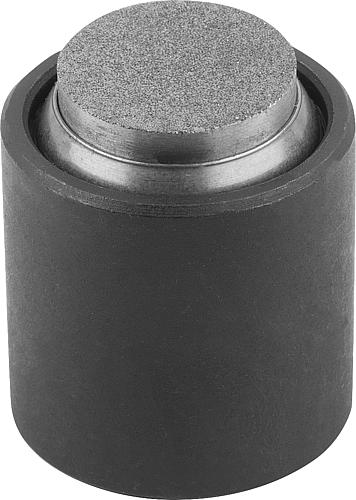

Pendelauflage mit O-Ring M12 D1=30, Form:O Vergütungsstahl, auswechselbare Einsätze, Komp:Diamant - K0285.530X030
Pendelauflage mit O-Ring M12 D1=30, Form:O Vergütungsstahl, auswechselbare Einsätze, Komp:Diamant - K0285.530X030
Produktnummer:
6711562
Pendelauflage mit O-Ring M12 D1=30, Form:O Vergütungsstahl, auswechselbare Einsätze, Komp:Diamant - K0285.530X030
EAN-Nr.:
4059245000814
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
102,52 €*
103,55 €*
(0.99% gespart)
|
| Bis 24 |
101,48 €*
103,55 €*
(2% gespart)
|
| Bis 49 |
100,96 €*
103,55 €*
(2.5% gespart)
|
| Bis 99 |
100,45 €*
103,55 €*
(2.99% gespart)
|
| Ab 100 |
99,93 €*
103,55 €*
(3.5% gespart)
|
Produktinformationen "Pendelauflage mit O-Ring M12 D1=30, Form:O Vergütungsstahl, auswechselbare Einsätze, Komp:Diamant - K0285.530X030"
Werkstoff: Körper Vergütungsstahl.
Kugel rost- und säurebeständiger Stahl.
Einsatz:
Form O Edelstahl.
Ausführung: Körper vergütet und brüniert.
Kugel gehärtet und blank.
Einsatz:
Form O Diamant-Oberfläche vergleichbar mit 100er Schleifkörnung.
Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile: hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Belastbarkeit max. kN (nur bei statischer Belastung): 95
D1: 30
D2: 20
D4: M12
Bestellnummer für Edelstahleinsatz: K0385.20105
L1: 30
Gewicht ca. g: 139
L2: 9
L3: 10
Kugel-Ø: 23
Gewicht ca. kg : 0,139
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Kugel rost- und säurebeständiger Stahl.
Einsatz:
Form O Edelstahl.
Ausführung: Körper vergütet und brüniert.
Kugel gehärtet und blank.
Einsatz:
Form O Diamant-Oberfläche vergleichbar mit 100er Schleifkörnung.
Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile: hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Belastbarkeit max. kN (nur bei statischer Belastung): 95
D1: 30
D2: 20
D4: M12
Bestellnummer für Edelstahleinsatz: K0385.20105
L1: 30
Gewicht ca. g: 139
L2: 9
L3: 10
Kugel-Ø: 23
Gewicht ca. kg : 0,139
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

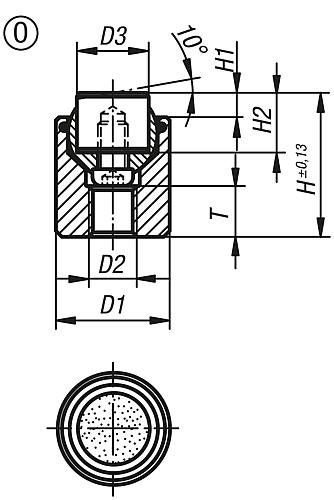

Eigenschaften
| D1=Außendurchmesser: | 30 |
|---|---|
| Form: | O |
| Ausführung 1: | mit O-Ring |
| H=Höhe: | 30 |
| Oberfläche Grundkörper: | vergütet und brüniert |
| Material Grundkörper: | Vergütungsstahl |
| Material Komponente: | Diamant |
| Ausführung 2: | auswechselbare Einsätze |
| Befestigungsart: | Innengewinde |
| Oberfläche Komponente: | gehärtet und blank |
| D3: | 20 |
| T=Gewindetiefe: | 9 |
| H1: | 4 |
| H2: | 10 |
| D2=Gewinde: | M12 |
| Belastbarkeit max. kN (nur bei statischer Belastung): | 95 |
| Kugel-Ø: | 23 |
