Pendelauflage mit O-Ring M24X40, Form:F Vergütungsstahl, auswechselbare Einsätze, Komp:Werkzeugstahl - K0291.324X040
Pendelauflage mit O-Ring M24X40, Form:F Vergütungsstahl, auswechselbare Einsätze, Komp:Werkzeugstahl - K0291.324X040
Produktnummer:
6711810
Pendelauflage mit O-Ring M24X40, Form:F Vergütungsstahl, auswechselbare Einsätze, Komp:Werkzeugstahl - K0291.324X040
EAN-Nr.:
4059245003198
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
103,99 €*
105,04 €*
(1% gespart)
|
| Bis 24 |
102,94 €*
105,04 €*
(2% gespart)
|
| Bis 49 |
102,42 €*
105,04 €*
(2.49% gespart)
|
| Bis 99 |
101,89 €*
105,04 €*
(3% gespart)
|
| Ab 100 |
101,36 €*
105,04 €*
(3.5% gespart)
|

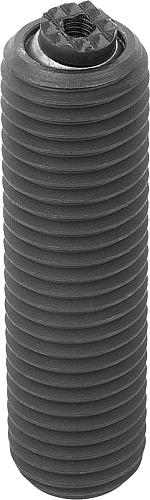

Produktinformationen "Pendelauflage mit O-Ring M24X40, Form:F Vergütungsstahl, auswechselbare Einsätze, Komp:Werkzeugstahl - K0291.324X040"
Werkstoff: Körper Vergütungsstahl.
Kugel rost- und säurebeständiger Stahl.
Einsatz:
Form F Werkzeugstahl.
Ausführung: Körper vergütet und brüniert.
Kugel gehärtet und blank.
Einsatz:
Form F gehärtet und brüniert.
Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile: hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
Dadurch wird eine gleichmäßige Bewegung gewährleistet.
D1: M24
D2: 12
Kugel-Ø: 15
Bestellnummer für Gripper: 07113-1210
Gewicht ca. kg : 0,103
Belastbarkeit max. kN (nur bei statischer Belastung): 55
SW: 10
L3: 10
L1: 40
SW1: 10
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Kugel rost- und säurebeständiger Stahl.
Einsatz:
Form F Werkzeugstahl.
Ausführung: Körper vergütet und brüniert.
Kugel gehärtet und blank.
Einsatz:
Form F gehärtet und brüniert.
Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile: hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
Dadurch wird eine gleichmäßige Bewegung gewährleistet.
D1: M24
D2: 12
Kugel-Ø: 15
Bestellnummer für Gripper: 07113-1210
Gewicht ca. kg : 0,103
Belastbarkeit max. kN (nur bei statischer Belastung): 55
SW: 10
L3: 10
L1: 40
SW1: 10
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

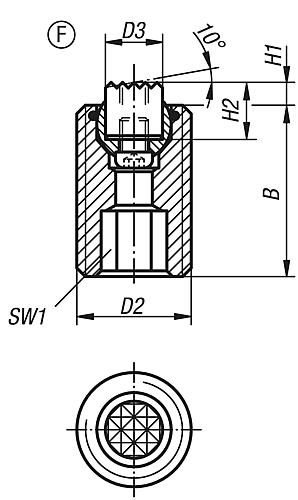

Eigenschaften
| Befestigungsart: | Außengewinde |
|---|---|
| Ausführung 1: | mit O-Ring |
| Ausführung 2: | auswechselbare Einsätze |
| Oberfläche Komponente: | gehärtet und blank |
| B=Gewindelänge: | 40 |
| Material Komponente: | Werkzeugstahl |
| D3: | 12 |
| D2=Gewinde: | M24 |
| Form: | F |
| H1: | 4 |
| H2: | 10 |
| Material Grundkörper: | Vergütungsstahl |
| Oberfläche Grundkörper: | vergütet und brüniert |
| SW1: | 10 |
| Belastbarkeit max. kN (nur bei statischer Belastung): | 55 |
| Kugel-Ø: | 15 |
Anmelden

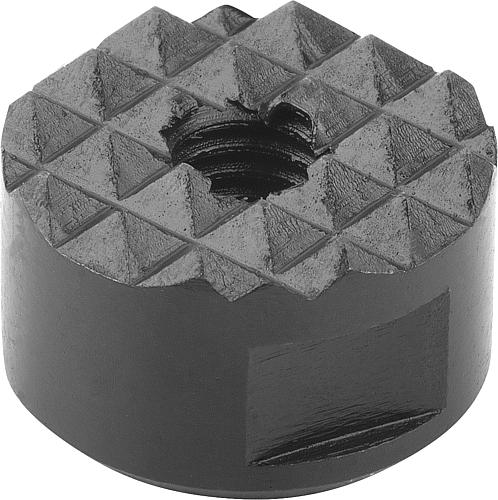

Grippers rund - K0385
