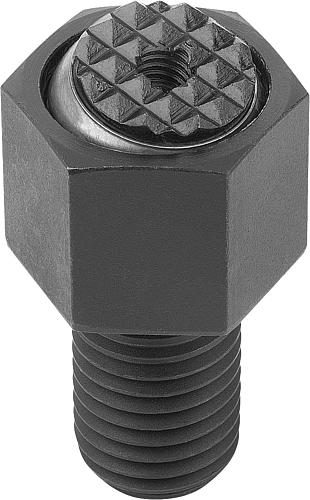

Pendelauflage mit O-Ring M24X100, Form:F Vergütungsstahl, auswechselbare Einsätze, Komp:Werkzeugstahl, SW=36 - K0289.324X100
Pendelauflage mit O-Ring M24X100, Form:F Vergütungsstahl, auswechselbare Einsätze, Komp:Werkzeugstahl, SW=36 - K0289.324X100
Produktnummer:
6711698
Pendelauflage mit O-Ring M24X100, Form:F Vergütungsstahl, auswechselbare Einsätze, Komp:Werkzeugstahl, SW=36 - K0289.324X100
EAN-Nr.:
4059245002078
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
159,94 €*
161,55 €*
(1% gespart)
|
| Bis 24 |
158,32 €*
161,55 €*
(2% gespart)
|
| Bis 49 |
157,52 €*
161,55 €*
(2.49% gespart)
|
| Bis 99 |
156,71 €*
161,55 €*
(3% gespart)
|
| Ab 100 |
155,90 €*
161,55 €*
(3.5% gespart)
|
Produktinformationen "Pendelauflage mit O-Ring M24X100, Form:F Vergütungsstahl, auswechselbare Einsätze, Komp:Werkzeugstahl, SW=36 - K0289.324X100"
Werkstoff: Körper Vergütungsstahl.
Kugel rost- und säurebeständiger Stahl.
Einsatz:
Form F Werkzeugstahl.
Ausführung: Körper vergütet und brüniert.
Kugel gehärtet und blank.
Einsatz:
Form F gehärtet und brüniert.
Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau. Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile: hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
Dadurch wird eine gleichmäßige Bewegung gewährleistet.

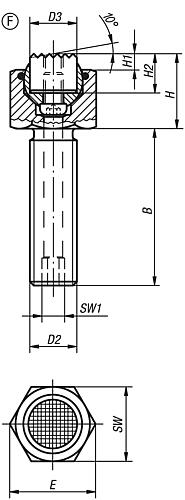

L2: 30
D1: M24
Kugel-Ø: 28
D2: 25
Bestellnummer für Gripper: 07113-2510
Gewicht ca. kg : 0,466
Belastbarkeit max. kN (nur bei statischer Belastung): 121
S: 36
E: 41,6
SW: 36
L3: 10
L1: 100
SW1: 10
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Kugel rost- und säurebeständiger Stahl.
Einsatz:
Form F Werkzeugstahl.
Ausführung: Körper vergütet und brüniert.
Kugel gehärtet und blank.
Einsatz:
Form F gehärtet und brüniert.
Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau. Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile: hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
Dadurch wird eine gleichmäßige Bewegung gewährleistet.
L2: 30
D1: M24
Kugel-Ø: 28
D2: 25
Bestellnummer für Gripper: 07113-2510
Gewicht ca. kg : 0,466
Belastbarkeit max. kN (nur bei statischer Belastung): 121
S: 36
E: 41,6
SW: 36
L3: 10
L1: 100
SW1: 10
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| H2: | 10 |
|---|---|
| SW1: | 10 |
| D3: | 25 |
| H=Höhe: | 30 |
| Form: | F |
| Material Grundkörper: | Vergütungsstahl |
| Befestigungsart: | Außengewinde |
| Oberfläche Grundkörper: | vergütet und brüniert |
| Ausführung 1: | mit O-Ring |
| Material Komponente: | Werkzeugstahl |
| Ausführung 2: | auswechselbare Einsätze |
| Oberfläche Komponente: | gehärtet und blank |
| B=Gewindelänge: | 100 |
| E: | 41,6 |
| SW=Schlüsselweite: | 36 |
| H1: | 4 |
| D2=Gewinde: | M24 |
| Belastbarkeit max. kN (nur bei statischer Belastung): | 121 |
| Kugel-Ø: | 28 |
