Pendelauflage mit O-Ring M10X15, Form:C Vergütungsstahl, auswechselbare Einsätze, Komp:Werkzeugstahl, SW=17 - K0289.110X015
Pendelauflage mit O-Ring M10X15, Form:C Vergütungsstahl, auswechselbare Einsätze, Komp:Werkzeugstahl, SW=17 - K0289.110X015
Produktnummer:
6711657
Pendelauflage mit O-Ring M10X15, Form:C Vergütungsstahl, auswechselbare Einsätze, Komp:Werkzeugstahl, SW=17 - K0289.110X015
EAN-Nr.:
4059245001668
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
82,61 €*
83,44 €*
(0.99% gespart)
|
| Bis 24 |
81,77 €*
83,44 €*
(2% gespart)
|
| Bis 49 |
81,36 €*
83,44 €*
(2.49% gespart)
|
| Bis 99 |
80,94 €*
83,44 €*
(3% gespart)
|
| Ab 100 |
80,52 €*
83,44 €*
(3.5% gespart)
|
Produktinformationen "Pendelauflage mit O-Ring M10X15, Form:C Vergütungsstahl, auswechselbare Einsätze, Komp:Werkzeugstahl, SW=17 - K0289.110X015"
Werkstoff: Körper Vergütungsstahl.
Kugel rost- und säurebeständiger Stahl.
Einsatz:
Form C Werkzeugstahl.
Ausführung: Körper vergütet und brüniert.
Kugel gehärtet und blank.
Einsatz:
Form C gehärtet und brüniert.
Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau. Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile: hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
Dadurch wird eine gleichmäßige Bewegung gewährleistet.
L2: 17
D1: M10
Kugel-Ø: 13
D2: 10
Bestellnummer für Stahleinsatz: 07113-10108
Gewicht ca. kg : 0,032
Belastbarkeit max. kN (nur bei statischer Belastung): 19
S: 17
E: 19,6
SW: 17
L3: 10
L1: 15
SW1: 3
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Kugel rost- und säurebeständiger Stahl.
Einsatz:
Form C Werkzeugstahl.
Ausführung: Körper vergütet und brüniert.
Kugel gehärtet und blank.
Einsatz:
Form C gehärtet und brüniert.
Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau. Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile: hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
Dadurch wird eine gleichmäßige Bewegung gewährleistet.
L2: 17
D1: M10
Kugel-Ø: 13
D2: 10
Bestellnummer für Stahleinsatz: 07113-10108
Gewicht ca. kg : 0,032
Belastbarkeit max. kN (nur bei statischer Belastung): 19
S: 17
E: 19,6
SW: 17
L3: 10
L1: 15
SW1: 3
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

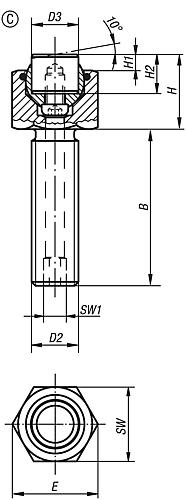

Eigenschaften
| H2: | 10 |
|---|---|
| SW1: | 3 |
| D3: | 10 |
| H=Höhe: | 17 |
| Material Grundkörper: | Vergütungsstahl |
| Befestigungsart: | Außengewinde |
| Form: | C |
| Oberfläche Grundkörper: | vergütet und brüniert |
| Ausführung 1: | mit O-Ring |
| Material Komponente: | Werkzeugstahl |
| Ausführung 2: | auswechselbare Einsätze |
| Oberfläche Komponente: | gehärtet und blank |
| B=Gewindelänge: | 15 |
| E: | 19,6 |
| SW=Schlüsselweite: | 17 |
| H1: | 4 |
| D2=Gewinde: | M10 |
| Belastbarkeit max. kN (nur bei statischer Belastung): | 19 |
| Kugel-Ø: | 13 |
Anmelden

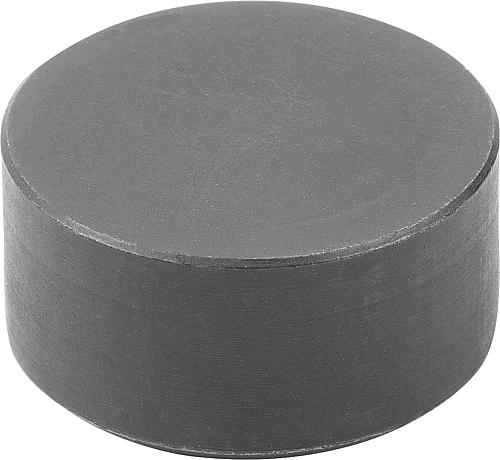

Einsätze rund - K0385
