Niederzugspanner rechts A=58,5 40x39, Form: C Stahl - K0035.010015
Niederzugspanner rechts A=58,5 40x39, Form: C Stahl - K0035.010015
Produktnummer:
6701931
Niederzugspanner rechts A=58,5 40x39, Form: C Stahl - K0035.010015
EAN-Nr.:
4059245032501
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
207,30 €*
209,39 €*
(1% gespart)
|
| Bis 24 |
205,20 €*
209,39 €*
(2% gespart)
|
| Bis 49 |
204,16 €*
209,39 €*
(2.5% gespart)
|
| Bis 99 |
203,11 €*
209,39 €*
(3% gespart)
|
| Ab 100 |
202,06 €*
209,39 €*
(3.5% gespart)
|
Produktinformationen "Niederzugspanner rechts A=58,5 40x39, Form: C Stahl - K0035.010015"
Werkstoff: Stahl.
Ausführung: einsatzgehärtet und brüniert.

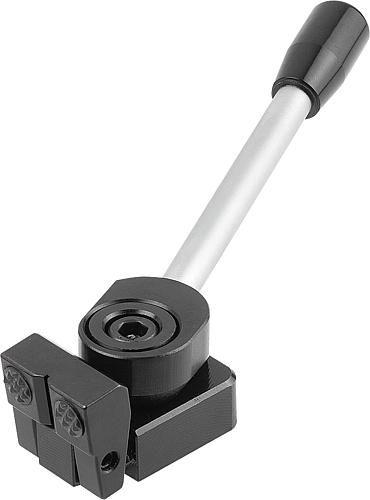

Hinweis: Der Niederzugspanner ist ein Schnellspannelement, mit dem Werkstücke durch den Schwenkbacken über den Spiralexzenter gleichzeitig an die Festanschläge und auf eine Auflage gedrückt werden.

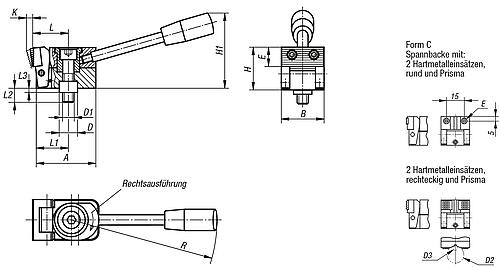

Der Niederzugspanner kann durch die Zentrierbuchse (siehe Zeichnung) auf einem modularen Rastersystem positioniert und gespannt werden.
Die Ausführungen K0035.006010, K0035.006015, K0035.006030 und K0035.006035 haben 2 runde Hartmetalleinsätze.
Spannkraft: K0035.006... = 3800 N
K0035.010... = 7200 N
H: 39
D1: M10
Gewicht ca. kg: 0,650
Spannkraft kN: 7,2
R: 143
H1: 74
L1: 31,5
L: 37
K: 5,5
E: 12,7
D3 min.: 4,5
D2 max.: 27
D: 18
B: 40
A: 58,5
Ausführung: einsatzgehärtet und brüniert.
Hinweis: Der Niederzugspanner ist ein Schnellspannelement, mit dem Werkstücke durch den Schwenkbacken über den Spiralexzenter gleichzeitig an die Festanschläge und auf eine Auflage gedrückt werden.
Der Niederzugspanner kann durch die Zentrierbuchse (siehe Zeichnung) auf einem modularen Rastersystem positioniert und gespannt werden.
Die Ausführungen K0035.006010, K0035.006015, K0035.006030 und K0035.006035 haben 2 runde Hartmetalleinsätze.
Spannkraft: K0035.006... = 3800 N
K0035.010... = 7200 N
H: 39
D1: M10
Gewicht ca. kg: 0,650
Spannkraft kN: 7,2
R: 143
H1: 74
L1: 31,5
L: 37
K: 5,5
E: 12,7
D3 min.: 4,5
D2 max.: 27
D: 18
B: 40
A: 58,5
Eigenschaften
| Länge (mm): | 58.5 mm |
|---|---|
| Breite (mm): | 40 mm |
