Montageplatte 33x15x47 Aluminium, Komp: Kunststoff, D=8 - K0414.04081
Montageplatte 33x15x47 Aluminium, Komp: Kunststoff, D=8 - K0414.04081
Produktnummer:
6715550
Montageplatte 33x15x47 Aluminium, Komp: Kunststoff, D=8 - K0414.04081
EAN-Nr.:
4059245176007
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
35,22 €*
35,94 €*
(2% gespart)
|
| Bis 24 |
33,21 €*
35,94 €*
(7.6% gespart)
|
| Bis 49 |
32,20 €*
35,94 €*
(10.41% gespart)
|
| Bis 99 |
31,45 €*
35,94 €*
(12.49% gespart)
|
| Ab 100 |
30,19 €*
35,94 €*
(16% gespart)
|
Produktinformationen "Montageplatte 33x15x47 Aluminium, Komp: Kunststoff, D=8 - K0414.04081"
Werkstoff: Gehäuse Aluminium.
Klemmhebel Kunststoff.
Ausführung: Gehäuse eloxiert.
Klemmhebel schwarzgrau.

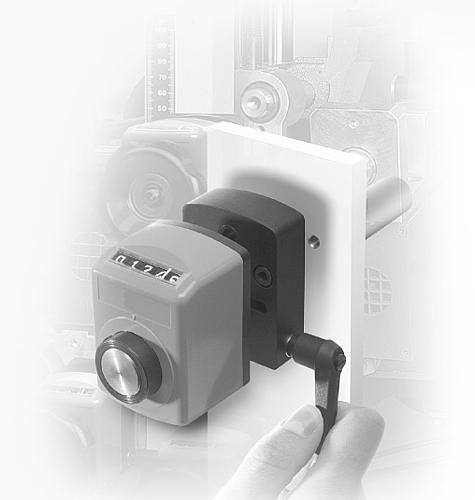

Hinweis: Montageplatten bilden eine kompakte Einheit in Verbindung mit Positionsanzeigern. Sie garantieren eine zuverlässige Spindelklemmung ohne zusätzliche Konstruktionsarbeit.
Aufgrund der einfachen Montage ist die Montageplatte auch zur Nachrüstung an bestehenden Anlagen gut geeignet.
A4: 23,5
A3: 11
Ausführung: Einbaulage 1
A2: 22
A: 21
H1: 16,5
H: 47
D1: M4
Passend zu Positionsanzeiger: 21902
A5: 7,5
L: 33
D3: 8
D2: 4,5
D: 8
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Klemmhebel Kunststoff.
Ausführung: Gehäuse eloxiert.
Klemmhebel schwarzgrau.
Hinweis: Montageplatten bilden eine kompakte Einheit in Verbindung mit Positionsanzeigern. Sie garantieren eine zuverlässige Spindelklemmung ohne zusätzliche Konstruktionsarbeit.
Aufgrund der einfachen Montage ist die Montageplatte auch zur Nachrüstung an bestehenden Anlagen gut geeignet.
A4: 23,5
A3: 11
Ausführung: Einbaulage 1
A2: 22
A: 21
H1: 16,5
H: 47
D1: M4
Passend zu Positionsanzeiger: 21902
A5: 7,5
L: 33
D3: 8
D2: 4,5
D: 8
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| B1: | 4,6 mm |
|---|---|
| A: | 21 mm |
| A4: | 23,5 mm |
| D3: | 8 mm |
| D=Innendurchmesser: | 8 mm |
| A3: | 11 mm |
| A2: | 22 mm |
| B=Breite: | 15 mm |
| H=Höhe: | 47 mm |
| Material Grundkörper: | Zink |
| A5: | 7,5 mm |
| Ausführung 1: | mit Klemmhebel |
| Material Komponente: | Kunststoff |
| RoHS: | konform |
| D1: | M4 |
| Ausführung 2: | seitlich |
| L=Länge: | 33 mm |
| D2: | 4,5 mm |
| Einbaulage: | 1 |
| H1: | 16,5 mm |
