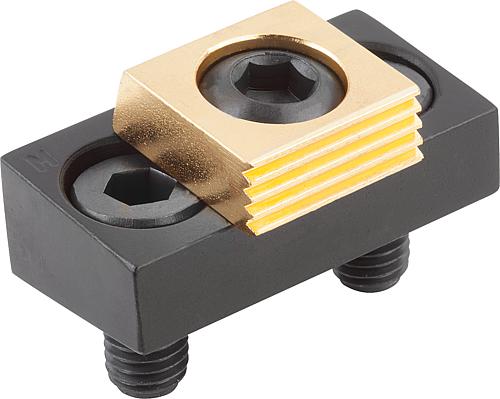

Spann-Exzenterschraube kombinierbar M10 Stahl - K0036.10
Spann-Exzenterschraube kombinierbar M10 Stahl - K0036.10
Produktnummer:
6701938
Spann-Exzenterschraube kombinierbar M10 Stahl - K0036.10
EAN-Nr.:
4059245032570
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
94,31 €*
95,26 €*
(1% gespart)
|
| Bis 24 |
93,35 €*
95,26 €*
(2.01% gespart)
|
| Bis 49 |
92,88 €*
95,26 €*
(2.5% gespart)
|
| Bis 99 |
92,40 €*
95,26 €*
(3% gespart)
|
| Ab 100 |
91,93 €*
95,26 €*
(3.5% gespart)
|
Produktinformationen "Spann-Exzenterschraube kombinierbar M10 Stahl - K0036.10"
Werkstoff: Stahl.
Ausführung: Körper vergütet und brüniert.
Klemmscheibe einsatzgehärtet und vermessingt.

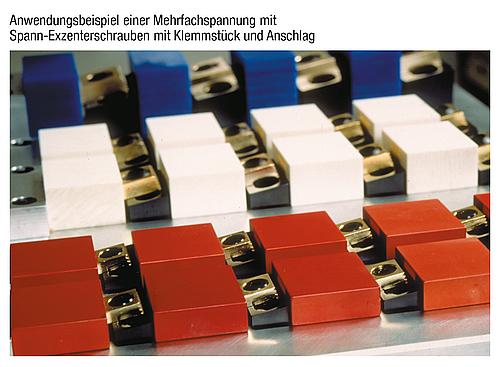

Hinweis: Mit der Spann-Exzenterschraube mit Klemmstück und Anschlag können platzsparende und kostengünstige Mehrfachspannungen erstellt werden.
Bei Mehrfachspannungen kann die Rückseite des Körpers als Anschlag genutzt werden.
Montage vorzugsweise in einer Nut mit B +0,05 mm. Die Angriffshöhe der Klemmscheibe kann durch die Tiefe der Nut verändert werden.

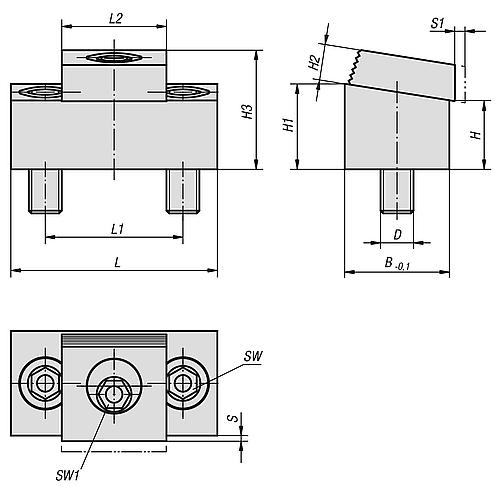

L2: 25,4
H1: 15,4
H: 11,4
Anziehdrehmoment max. Nm : 88
Gewicht ca. kg : 0,178
Spannkraft kN: 17,8
L: 54
SW1: 8
SW: 7
S1 (Spannweg): 2
D: M10
S: 1,8
H3 max.: 24,5
H2: 9,7
B: 25,4
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Ausführung: Körper vergütet und brüniert.
Klemmscheibe einsatzgehärtet und vermessingt.
Hinweis: Mit der Spann-Exzenterschraube mit Klemmstück und Anschlag können platzsparende und kostengünstige Mehrfachspannungen erstellt werden.
Bei Mehrfachspannungen kann die Rückseite des Körpers als Anschlag genutzt werden.
Montage vorzugsweise in einer Nut mit B +0,05 mm. Die Angriffshöhe der Klemmscheibe kann durch die Tiefe der Nut verändert werden.
L2: 25,4
H1: 15,4
H: 11,4
Anziehdrehmoment max. Nm : 88
Gewicht ca. kg : 0,178
Spannkraft kN: 17,8
L: 54
SW1: 8
SW: 7
S1 (Spannweg): 2
D: M10
S: 1,8
H3 max.: 24,5
H2: 9,7
B: 25,4
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| H2: | 9,7 |
|---|---|
| SW1: | 8 |
| L: | 54 |
| D=Gewinde: | M10 |
| SW: | 7 |
| L2: | 25,4 |
| Material Grundkörper: | Stahl |
| Ausführung 1: | kombinierbar |
| RoHS: | konform |
| L1: | 33,5 |
| B: | 25,4 |
| Anzieh- drehmoment max. Nm: | 88 |
| H: | 11,4 |
| H1: | 15,4 |
| S: | 1,8 |
| H3 max.: | 24,5 |
| S1 (Spannweg): | 2 |
| Spannkraft kN: | 17,8 |
