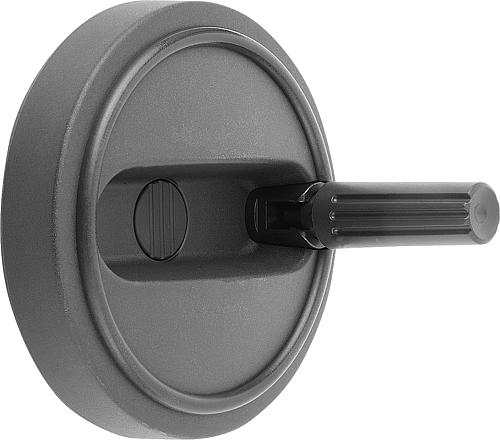

Handrad mit Nut Gr.4 D1=160 Thermoplast, umlegbar, Komp: Thermoplast, D=16 - K0258.41601605
Produktnummer:
6708862
Handrad mit Nut Gr.4 D1=160 Thermoplast, umlegbar, Komp: Thermoplast, D=16 - K0258.41601605
EAN-Nr.:
4059245062614
Zur Produktbeschreibung
Menge | Stückpreis |
---|---|
Bis 4 |
50,65 €*
51,68 €*
(1.99% gespart)
|
Bis 24 |
47,75 €*
51,68 €*
(7.6% gespart)
|
Bis 49 |
46,31 €*
51,68 €*
(10.39% gespart)
|
Bis 99 |
45,22 €*
51,68 €*
(12.5% gespart)
|
Ab 100 |
43,41 €*
51,68 €*
(16% gespart)
|
Produktinformationen "Handrad mit Nut Gr.4 D1=160 Thermoplast, umlegbar, Komp: Thermoplast, D=16 - K0258.41601605"
Werkstoff: Thermoplast, schwarzgrau.
Ausführung: Stahlteile brüniert.
Hinweis: Die Abdeckung der Nabe wird unmontiert mitgeliefert.

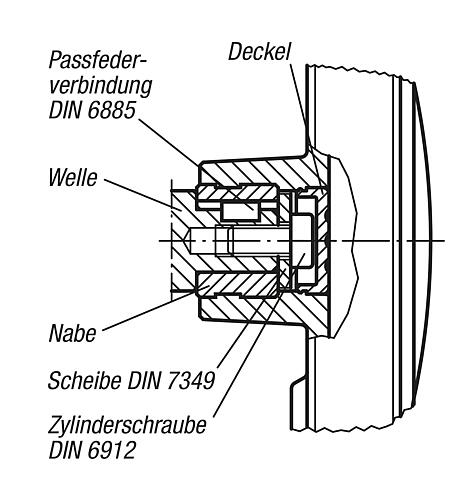

Die Handräder können durch Querverstiftung oder mittels einer Zylinderschraube DIN 6912 und einer Scheibe DIN 7349 axial durch Passfederverbindung auf der Welle befestigt werden.
Bei den Ausführungen mit Querbohrung erfolgt die Befestigung mit dem eingeschraubten Gewindestift ISO 4026 (DIN 913).
Anbaubeispiel siehe K0256.

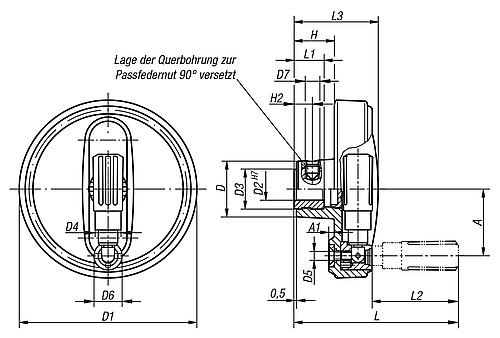

T: 18,3
B3: 5
L2: 83,5
H1: 18,5
H: 28
D1: 160
Gewicht ca. kg: 0,651
Ausführung: Nabe mit Nut
L1: 64,5
L: 144
A1: 5,6
A: 62
D6: 26
D5: M8
D4: 25
Ausführung: Stahlteile brüniert.
Hinweis: Die Abdeckung der Nabe wird unmontiert mitgeliefert.
Die Handräder können durch Querverstiftung oder mittels einer Zylinderschraube DIN 6912 und einer Scheibe DIN 7349 axial durch Passfederverbindung auf der Welle befestigt werden.
Bei den Ausführungen mit Querbohrung erfolgt die Befestigung mit dem eingeschraubten Gewindestift ISO 4026 (DIN 913).
Anbaubeispiel siehe K0256.
T: 18,3
B3: 5
L2: 83,5
H1: 18,5
H: 28
D1: 160
Gewicht ca. kg: 0,651
Ausführung: Nabe mit Nut
L1: 64,5
L: 144
A1: 5,6
A: 62
D6: 26
D5: M8
D4: 25
Eigenschaften
Außendurchmesser (mm): | 160 mm |
---|---|
Gesamthöhe (mm): | 64.5 mm |
