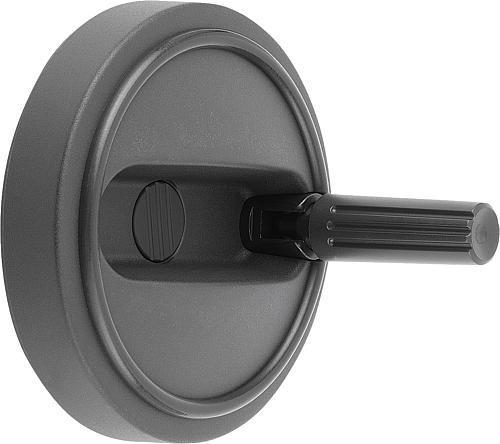

Handrad mit Nut Gr.4 D1=160 Thermoplast, umlegbar, Komp: Thermoplast, D=16 - K0258.416016056
Handrad mit Nut Gr.4 D1=160 Thermoplast, umlegbar, Komp: Thermoplast, D=16 - K0258.416016056
Produktnummer:
6708863
Handrad mit Nut Gr.4 D1=160 Thermoplast, umlegbar, Komp: Thermoplast, D=16 - K0258.416016056
EAN-Nr.:
4059245062621
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
54,43 €*
55,54 €*
(2% gespart)
|
| Bis 24 |
51,32 €*
55,54 €*
(7.6% gespart)
|
| Bis 49 |
49,76 €*
55,54 €*
(10.41% gespart)
|
| Bis 99 |
48,60 €*
55,54 €*
(12.5% gespart)
|
| Ab 100 |
46,65 €*
55,54 €*
(16.01% gespart)
|
Produktinformationen "Handrad mit Nut Gr.4 D1=160 Thermoplast, umlegbar, Komp: Thermoplast, D=16 - K0258.416016056"
Werkstoff: Thermoplast, schwarzgrau.
Ausführung: Stahlteile brüniert.
Hinweis: Die Abdeckung der Nabe wird unmontiert mitgeliefert.
Die Handräder können durch Querverstiftung oder mittels einer Zylinderschraube DIN 6912 und einer Scheibe DIN 7349 axial durch Passfederverbindung auf der Welle befestigt werden.
Bei den Ausführungen mit Querbohrung erfolgt die Befestigung mit dem eingeschraubten Gewindestift ISO 4026 (DIN 913).
Anbaubeispiel siehe K0256.
Ausführung: Nabe mit Nut
Ausführung: mit Querbohrung
D: 16
D1: 160
D2: 45
D3: 25
D4: 25
D5: M8
D6: 26
D7: M6
T: 18,3
A: 62
Gewicht ca. kg: 0,651
A1: 5,6
H: 28
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Ausführung: Stahlteile brüniert.
Hinweis: Die Abdeckung der Nabe wird unmontiert mitgeliefert.
Die Handräder können durch Querverstiftung oder mittels einer Zylinderschraube DIN 6912 und einer Scheibe DIN 7349 axial durch Passfederverbindung auf der Welle befestigt werden.
Bei den Ausführungen mit Querbohrung erfolgt die Befestigung mit dem eingeschraubten Gewindestift ISO 4026 (DIN 913).
Anbaubeispiel siehe K0256.
Ausführung: Nabe mit Nut
Ausführung: mit Querbohrung
D: 16
D1: 160
D2: 45
D3: 25
D4: 25
D5: M8
D6: 26
D7: M6
T: 18,3
A: 62
Gewicht ca. kg: 0,651
A1: 5,6
H: 28
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Größe: | 4 |
|---|---|
| D: | 45 |
| D1=Außendurchmesser: | 160 |
| A: | 62 |
| A1: | 5,6 |
| L: | 143,5 |
| D5: | M8 |
| Ausführung 1: | Passbohrung mit Nut |
| L2: | 83 |
| D2=Befestigungsbohrung: | 16H7 |
| B3: | 5 |
| L3=Höhe: | 63,8 |
| Material Grundkörper: | Thermoplast |
| Ausführung 2: | mit Querbohrung |
| Material Komponente: | Stahl |
| D7=Gewinde: | M6 |
| Form-Typ: | mit Nut und Querbohrung |
| Farbe Komponente: | brüniert |
| D3: | 25 |
| D4: | 25 |
| D6: | 26 |
| H: | 28 |
| H2: | 7,5 |
| L1: | 18,5 |
| T: | 18,3 |
