Handkurbel ohne Nut Gr.1 A=80 L=84 Thermoplast, sicherheit, Komp:Thermoplast, D=10 - K0268.1110
Handkurbel ohne Nut Gr.1 A=80 L=84 Thermoplast, sicherheit, Komp:Thermoplast, D=10 - K0268.1110
Produktnummer:
6709195
Handkurbel ohne Nut Gr.1 A=80 L=84 Thermoplast, sicherheit, Komp:Thermoplast, D=10 - K0268.1110
EAN-Nr.:
4059245101313
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
41,62 €*
42,47 €*
(2% gespart)
|
| Bis 24 |
39,24 €*
42,47 €*
(7.61% gespart)
|
| Bis 49 |
38,05 €*
42,47 €*
(10.41% gespart)
|
| Bis 99 |
37,16 €*
42,47 €*
(12.5% gespart)
|
| Ab 100 |
35,68 €*
42,47 €*
(15.99% gespart)
|
Produktinformationen "Handkurbel ohne Nut Gr.1 A=80 L=84 Thermoplast, sicherheit, Komp:Thermoplast, D=10 - K0268.1110"

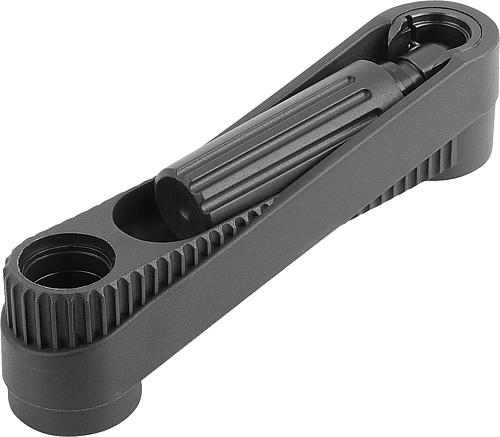

Werkstoff: Kurbelkörper und Griff Thermoplast, schwarzgrau.
Ausführung: Stahlteile brüniert.

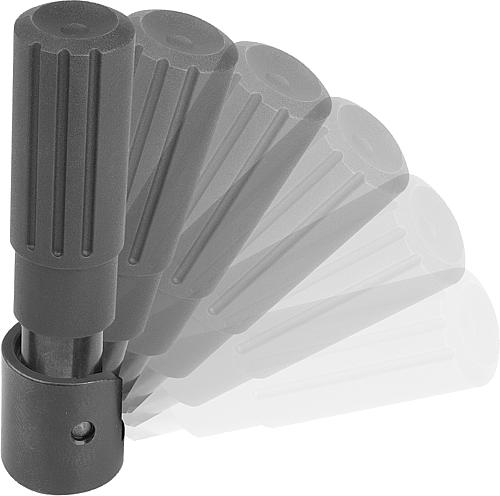

Hinweis: Die Abdeckung der Nabe wird unmontiert mitgeliefert. Um den Sicherheits-Zylindergriff in die Bedienungsstellung zu bringen, sind zwei Stellvorgänge auszuführen: - Griff um die Drehachse bis zum Anschlag schwenken (90°).
- Griff in axialer Richtung in die Arretierstellung drücken. In eingedrückter Stellung kann am bequemsten per Zufassungsgriff gekurbelt werden. Das selbsttätige Rückschwenken erfolgt nach dem Loslassen.

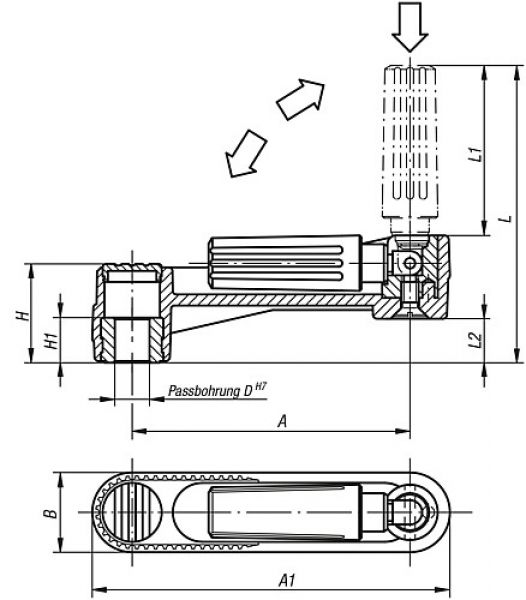

H1: 13
H: 29
Ausführung : Passbohrung ohne Nut
Gewicht ca. kg : 0,100
L2: 13
L1: 47,5
L: 84
D: 10
B: 24
A1: 104
A: 80
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Ausführung: Stahlteile brüniert.
Hinweis: Die Abdeckung der Nabe wird unmontiert mitgeliefert. Um den Sicherheits-Zylindergriff in die Bedienungsstellung zu bringen, sind zwei Stellvorgänge auszuführen: - Griff um die Drehachse bis zum Anschlag schwenken (90°).
- Griff in axialer Richtung in die Arretierstellung drücken. In eingedrückter Stellung kann am bequemsten per Zufassungsgriff gekurbelt werden. Das selbsttätige Rückschwenken erfolgt nach dem Loslassen.
H1: 13
H: 29
Ausführung : Passbohrung ohne Nut
Gewicht ca. kg : 0,100
L2: 13
L1: 47,5
L: 84
D: 10
B: 24
A1: 104
A: 80
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| D2=Befestigungsbohrung: | 10 |
|---|---|
| H=Höhe: | 84,2 |
| L2: | 12,7 |
| D: | 24 |
| Größe: | 1 |
| Material Grundkörper: | Thermoplast |
| Material Komponente: | Thermoplast |
| Ausführung 2: | ohne Querbohrung |
| Ausführung 1: | Passbohrung |
| Farbe Grundkörper: | schwarzgrau |
| A=Achsabstand: | 80 |
| Farbe Komponente: | schwarzgrau |
| L=Länge: | 104 |
| H1=Griffhöhe: | 47,5 |
| H2: | 28,5 |
| H3: | 13 |
| RoHS: | konform |
| Form-Typ: | mit Sicherheits-Zylindergriff |
