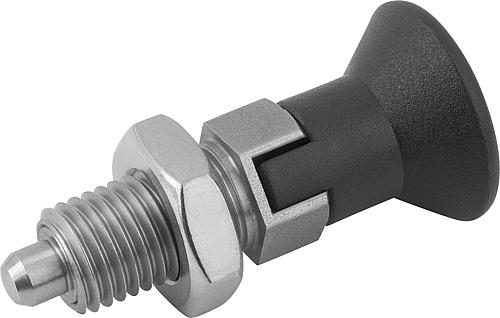

Arretierbolzen Gr.9 M06x0,75, Form: D Edelstahl, ungehärtet, Komp: Thermoplast, D=3 - K0338.14903
Arretierbolzen Gr.9 M06x0,75, Form: D Edelstahl, ungehärtet, Komp: Thermoplast, D=3 - K0338.14903
Produktnummer:
6712689
Arretierbolzen Gr.9 M06x0,75, Form: D Edelstahl, ungehärtet, Komp: Thermoplast, D=3 - K0338.14903
EAN-Nr.:
4059245011193
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
15,19 €*
15,83 €*
(4.04% gespart)
|
| Bis 24 |
14,24 €*
15,83 €*
(10.04% gespart)
|
| Bis 49 |
13,77 €*
15,83 €*
(13.01% gespart)
|
| Bis 99 |
13,29 €*
15,83 €*
(16.05% gespart)
|
| Ab 100 |
12,35 €*
15,83 €*
(21.98% gespart)
|
Produktinformationen "Arretierbolzen Gr.9 M06x0,75, Form: D Edelstahl, ungehärtet, Komp: Thermoplast, D=3 - K0338.14903"
Werkstoff: Stahlausführung: Arretierstift gehärtet:
Festigkeitsklasse 5.8.
Edelstahlausführung: Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff Thermoplast schwarzgrau.
Ausführung: Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung: Arretierstift gehärtet, geschliffen und blank.
Arretierstift nicht gehärtet, geschliffen und blank.
Hinweis: Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.
Auf Anfrage: Sonderausführungen.
Federkraft Ende F2 ca. N: 10
Federkraft Anfang F1 ca. N: 4,5
L1: 12
D2: 14
F x 30°: 0,8
SW2: 10
SW1: 8
H: 3,5
L3: 10
L2: 5
L: 31,5
D1: M6x0,75
D: 3
Ausführung: Edelstahl, Arretierstift nicht gehärtet
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Festigkeitsklasse 5.8.
Edelstahlausführung: Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff Thermoplast schwarzgrau.
Ausführung: Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung: Arretierstift gehärtet, geschliffen und blank.
Arretierstift nicht gehärtet, geschliffen und blank.
Hinweis: Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.
Auf Anfrage: Sonderausführungen.
Federkraft Ende F2 ca. N: 10
Federkraft Anfang F1 ca. N: 4,5
L1: 12
D2: 14
F x 30°: 0,8
SW2: 10
SW1: 8
H: 3,5
L3: 10
L2: 5
L: 31,5
D1: M6x0,75
D: 3
Ausführung: Edelstahl, Arretierstift nicht gehärtet
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Größe: | 9 |
|---|---|
| Material Grundkörper: | Edelstahl |
| Material Komponente: | Thermoplast |
| Oberfläche Grundkörper: | ungehärtet |
| Ausführung 1: | mit Rastnut |
| Form: | D |
| Farbe Komponente: | schwarzgrau |
| D1=Gewinde: | M6x0,75 |
| D2: | 14 |
| D=Bolzendurchmesser: | 3 |
| L=Länge: | 31,5 |
| L1: | 12 |
| L2: | 5 |
| L3: | 10 |
| Form-Typ: | mit Rastnut, mit Kontermutter |
| SW1: | 8 |
| Stahlschlüssel Grundkörper: | 1.4305 |
| Hub S: | 3,5 |
| Federkraft Anfang F1 ca. N: | 4,5 |
| Federkraft Ende F2 ca. N: | 10 |
| F x 30°: | 0,8 |
| Kontermutter: | mit Kontermutter |
| SW2: | 10 |
