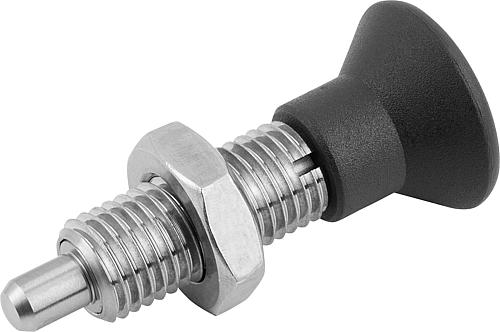

Arretierbolzen mit verl. Arretierstift Gr.3 M16x1,5, Form: H Edelstahl, gehärtet, Komp: Thermoplast, D=8 - K0633.202308
Arretierbolzen mit verl. Arretierstift Gr.3 M16x1,5, Form: H Edelstahl, gehärtet, Komp: Thermoplast, D=8 - K0633.202308
Produktnummer:
6717344
Arretierbolzen mit verl. Arretierstift Gr.3 M16x1,5, Form: H Edelstahl, gehärtet, Komp: Thermoplast, D=8 - K0633.202308
EAN-Nr.:
4059245015412
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
15,00 €*
15,62 €*
(3.97% gespart)
|
| Bis 24 |
14,06 €*
15,62 €*
(9.99% gespart)
|
| Bis 49 |
13,59 €*
15,62 €*
(13% gespart)
|
| Bis 99 |
13,12 €*
15,62 €*
(16.01% gespart)
|
| Ab 100 |
12,19 €*
15,62 €*
(21.96% gespart)
|
Produktinformationen "Arretierbolzen mit verl. Arretierstift Gr.3 M16x1,5, Form: H Edelstahl, gehärtet, Komp: Thermoplast, D=8 - K0633.202308"
Werkstoff: Stahlausführung: Arretierstift gehärtet:
Festigkeitsklasse 5.8.
Edelstahlausführung: Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff Thermoplast schwarzgrau.
Ausführung: Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung: Arretierstift gehärtet, geschliffen und blank.
Arretierstift nicht gehärtet, geschliffen und blank.

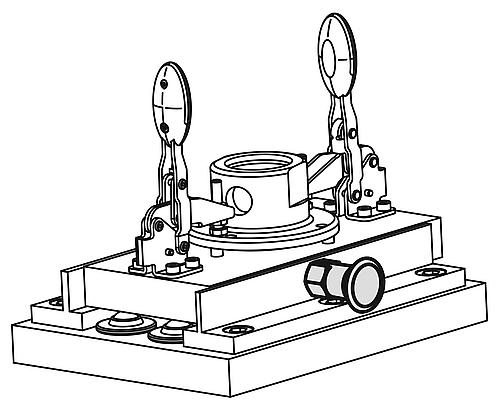

Hinweis: Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden.

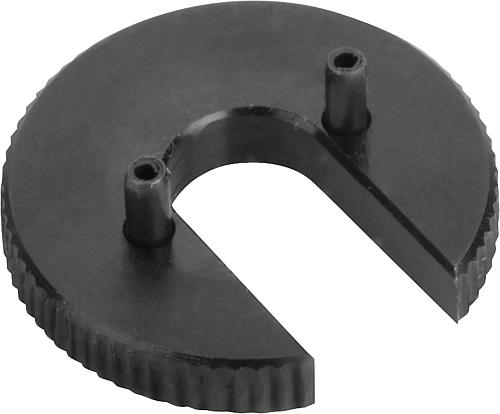

Zum Einschrauben der Arretierbolzen kann eine Einschraubscheibe geliefert werden. Sie wird so unter den ausgerasteten Pilzgriff geschoben, dass die Mitnahmestifte in den Schlitz eingreifen.
Auf Anfrage: Sonderausführungen.

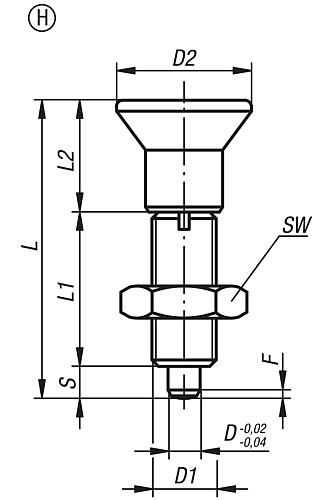

D1: M16x1,5
D2: 33
L: 72
L1: 36
L2: 24
H: 12
SW: 24
D: 8
F x 30°: 2,3
Federkraft Anfang F1 ca. N: 15
Federkraft Ende F2 ca. N: 45
Bestellnummer Einschraubscheibe: 03094-93
Ausführung: Edelstahl, Arretierstift gehärtet
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Festigkeitsklasse 5.8.
Edelstahlausführung: Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff Thermoplast schwarzgrau.
Ausführung: Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung: Arretierstift gehärtet, geschliffen und blank.
Arretierstift nicht gehärtet, geschliffen und blank.
Hinweis: Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden.
Zum Einschrauben der Arretierbolzen kann eine Einschraubscheibe geliefert werden. Sie wird so unter den ausgerasteten Pilzgriff geschoben, dass die Mitnahmestifte in den Schlitz eingreifen.
Auf Anfrage: Sonderausführungen.
D1: M16x1,5
D2: 33
L: 72
L1: 36
L2: 24
H: 12
SW: 24
D: 8
F x 30°: 2,3
Federkraft Anfang F1 ca. N: 15
Federkraft Ende F2 ca. N: 45
Bestellnummer Einschraubscheibe: 03094-93
Ausführung: Edelstahl, Arretierstift gehärtet
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Größe: | 3 |
|---|---|
| SW: | 24 |
| L2: | 24 |
| Form: | H |
| Material Grundkörper: | Edelstahl |
| Oberfläche Grundkörper: | gehärtet |
| Ausführung 1: | ohne Rastnut |
| Material Komponente: | Thermoplast |
| L1: | 36 |
| Farbe Komponente: | schwarzgrau |
| L=Länge: | 72 |
| Stahlschlüssel Grundkörper: | 1.4034 |
| D2: | 33 |
| D=Bolzendurchmesser: | 8 |
| D1=Gewinde: | M16x1,5 |
| Federkraft Anfang F1 ca. N: | 15 |
| Federkraft Ende F2 ca. N: | 45 |
| F x 30°: | 2,3 |
| Kontermutter: | mit Kontermutter |
| Hub S: | 12 |
