Arretierbolzen gehärtet Gr.1 M10x1, Form: G Edelstahl, Komp: Thermoplast, D=5 - K0344.01105
Arretierbolzen gehärtet Gr.1 M10x1, Form: G Edelstahl, Komp: Thermoplast, D=5 - K0344.01105
Produktnummer:
6712894
Arretierbolzen gehärtet Gr.1 M10x1, Form: G Edelstahl, Komp: Thermoplast, D=5 - K0344.01105
EAN-Nr.:
4059245015856
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
9,94 €*
10,35 €*
(3.96% gespart)
|
| Bis 24 |
9,32 €*
10,35 €*
(9.95% gespart)
|
| Bis 49 |
9,01 €*
10,35 €*
(12.95% gespart)
|
| Bis 99 |
8,70 €*
10,35 €*
(15.94% gespart)
|
| Ab 100 |
8,08 €*
10,35 €*
(21.93% gespart)
|
Produktinformationen "Arretierbolzen gehärtet Gr.1 M10x1, Form: G Edelstahl, Komp: Thermoplast, D=5 - K0344.01105"
Werkstoff: Stahlausführung: Arretierstift gehärtet:
Festigkeitsklasse 5.8.
Edelstahlausführung: Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff Thermoplast schwarzgrau.
Ausführung: Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung: Arretierstift gehärtet, geschliffen und blank.
Arretierstift nicht gehärtet, geschliffen und blank.
Hinweis: Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden.
Zum Einschrauben der Arretierbolzen kann eine Einschraubscheibe geliefert werden. Sie wird so unter den ausgerasteten Pilzgriff geschoben, dass die Mitnahmestifte in den Schlitz eingreifen.
Auf Anfrage: Sonderausführungen.

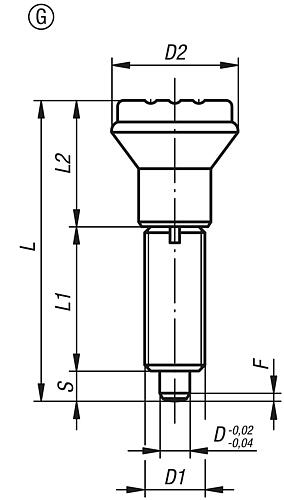

L2: 18
H: 5
D1: M10x1
Bestellnummer Einschraubscheibe: 03094-91
Federkraft Ende F2 ca. N: 12
Federkraft Anfang F1 ca. N: 5
F x 30°: 1,3
L1: 24
L: 47
D2: 21
D: 5
Ausführung: Edelstahl, Arretierstift gehärtet
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Festigkeitsklasse 5.8.
Edelstahlausführung: Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff Thermoplast schwarzgrau.
Ausführung: Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung: Arretierstift gehärtet, geschliffen und blank.
Arretierstift nicht gehärtet, geschliffen und blank.
Hinweis: Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden.
Zum Einschrauben der Arretierbolzen kann eine Einschraubscheibe geliefert werden. Sie wird so unter den ausgerasteten Pilzgriff geschoben, dass die Mitnahmestifte in den Schlitz eingreifen.
Auf Anfrage: Sonderausführungen.
L2: 18
H: 5
D1: M10x1
Bestellnummer Einschraubscheibe: 03094-91
Federkraft Ende F2 ca. N: 12
Federkraft Anfang F1 ca. N: 5
F x 30°: 1,3
L1: 24
L: 47
D2: 21
D: 5
Ausführung: Edelstahl, Arretierstift gehärtet
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Material Grundkörper: | Edelstahl |
|---|---|
| Material Komponente: | Thermoplast |
| Größe: | 1 |
| Farbe Komponente: | schwarzgrau |
| Ausführung 1: | ohne Rastnut |
| Form: | G |
| Ausführung 2: | gehärtet |
| Oberfläche Grundkörper: | gehärtet |
| D=Bolzendurchmesser: | 5 |
| D2: | 21 |
| L=Länge: | 47 |
| L1: | 24 |
| L2: | 18 |
| D1=Gewinde: | M10x1 |
| Federkraft Anfang F1 ca. N: | 5 |
| Federkraft Ende F2 ca. N: | 12 |
| F x 30°: | 1,3 |
| Kontermutter: | ohne Kontermutter |
| Stahlschlüssel Grundkörper: | 1.4034 |
| Hub S: | 5 |
