Schrauben nach DIN und ISO
DIN-Schrauben sind das Rückgrat jeder Schraubverbindung in Maschinenbau, Stahlbau und Handwerk. Die Normen definieren Kopfform, Gewinde, Länge und Festigkeitsklasse so eindeutig, dass eine Bestellung mit vier Angaben – Norm, Größe, Länge, Werkstoff – weltweit zur identischen Schraube führt.

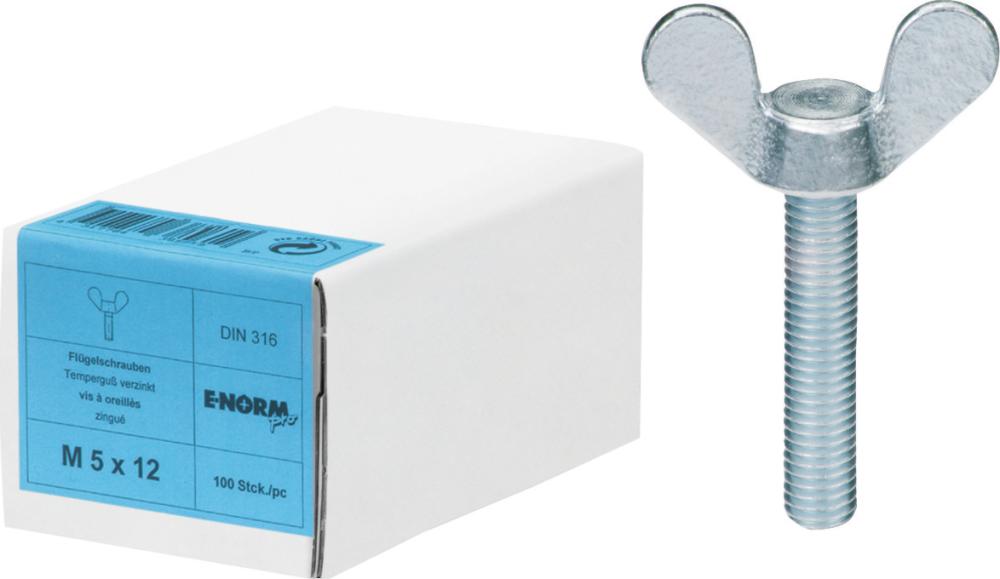

23 Artikel gefunden
Inhalt im Überblick
DIN und ISO – die Normumstellung
Kurz: Viele DIN-Normen wurden durch ISO-Normen ersetzt: DIN 933 heißt heute DIN EN ISO 4017, DIN 931 heißt DIN EN ISO 4014, DIN 912 heißt DIN EN ISO 4762. Die alten DIN-Nummern sind im Handel weiterhin gebräuchlich und werden parallel verwendet.
| alte DIN | neue ISO | Schraubentyp |
|---|---|---|
| DIN 933 | DIN EN ISO 4017 | Sechskant, Vollgewinde |
| DIN 931 | DIN EN ISO 4014 | Sechskant, Teilgewinde (Schaft) |
| DIN 912 | DIN EN ISO 4762 | Zylinderkopf, Innensechskant |
| DIN 7991 | DIN EN ISO 10642 | Senkkopf, Innensechskant |
Sechskantschrauben

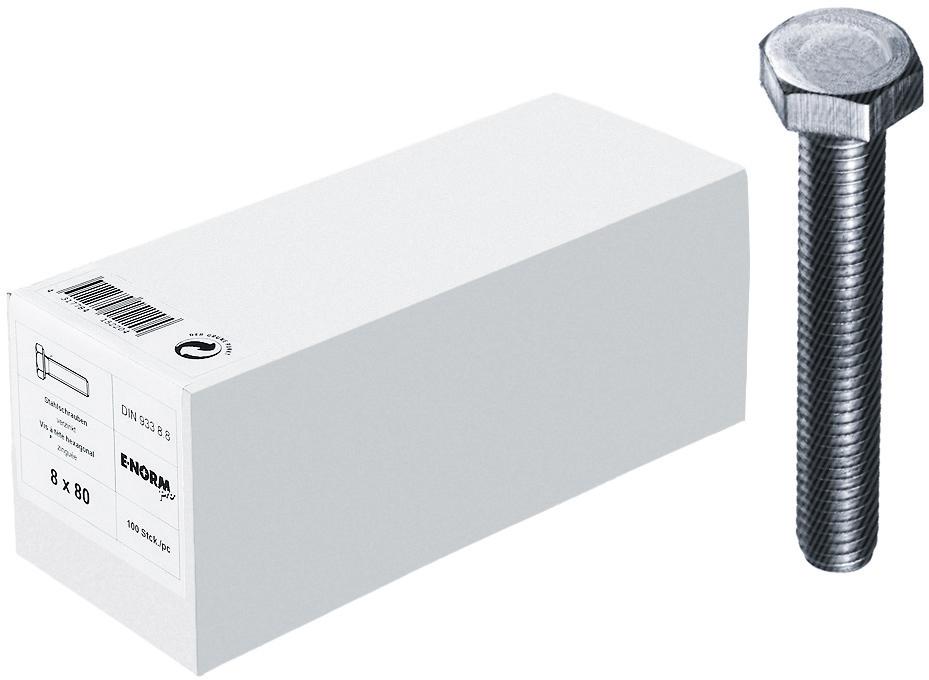

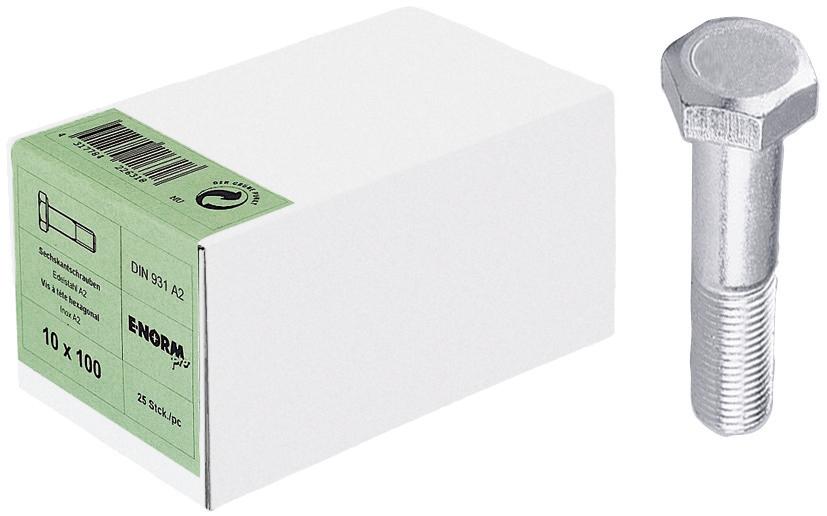

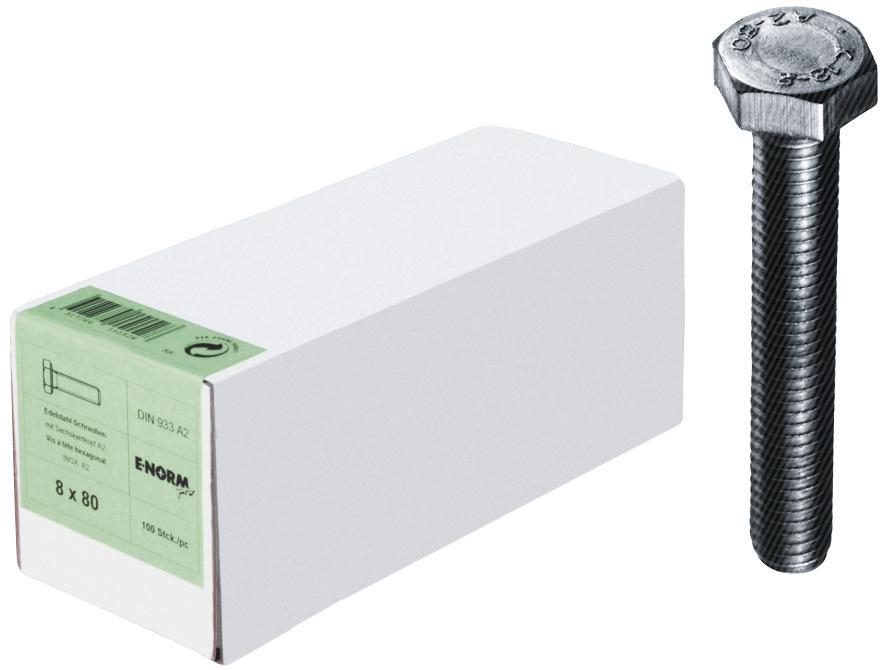

Kurz: Die Sechskantschraube ist der Universaltyp. DIN EN ISO 4017 (DIN 933) hat Vollgewinde bis unter den Kopf – für durchgesteckte Verbindungen. DIN EN ISO 4014 (DIN 931) hat einen gewindelosen Schaft (Teilgewinde) – damit die Scherkraft auf dem glatten Schaft liegt, nicht auf dem Gewinde.
Die Sechskantschraube wird mit Gabelschlüssel oder Stecknuss angezogen und ist der häufigste Schraubentyp in Maschinen- und Stahlbau – Gewinde M4 bis M64, Längen von 8 mm bis über 500 mm. Die Wahl zwischen Voll- und Teilgewinde folgt der Belastung: Bei rein zugbelasteten Verbindungen genügt Vollgewinde; bei Querkräften liegt die Scherebene idealerweise im glatten Schaft (Teilgewinde), weil ein Gewinde im Scherquerschnitt die Tragfähigkeit reduziert. Ergänzend zu den DIN-Schrauben führt HUG Holzschrauben und Spanplattenschrauben für den Holzbau.Zylinder- und Senkschrauben
Kurz: Die Zylinderschraube mit Innensechskant (DIN EN ISO 4762, DIN 912) überträgt hohe Kräfte auf kleinem Raum – Standard in Maschinengehäusen. Die Senkschraube (DIN EN ISO 10642, DIN 7991) verschwindet bündig in der Oberfläche – für flächenbündige Verbindungen.
Die weiteren Kopfformen:- Zylinderschraube mit Innensechskant (DIN 912): kompakter Zylinderkopf, hohe Drehmomentübertragung mit dem Innensechskantschlüssel – Standard in Maschinengehäusen und Elektronik.

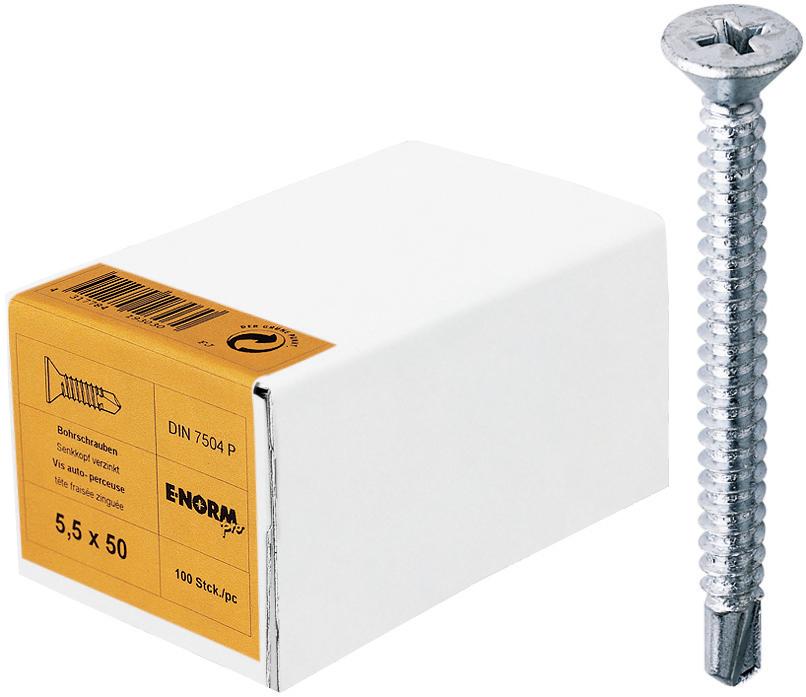

- Senkschraube mit Innensechskant (DIN 7991): der Senkkopf taucht bündig in die angesenkte Bohrung – für flächenbündige, störkonturfreie Verbindungen.

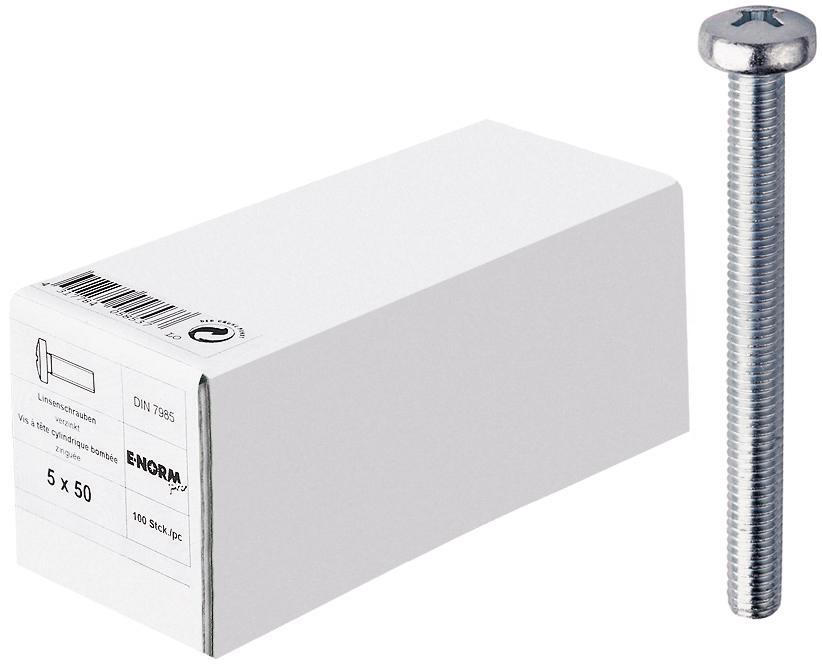

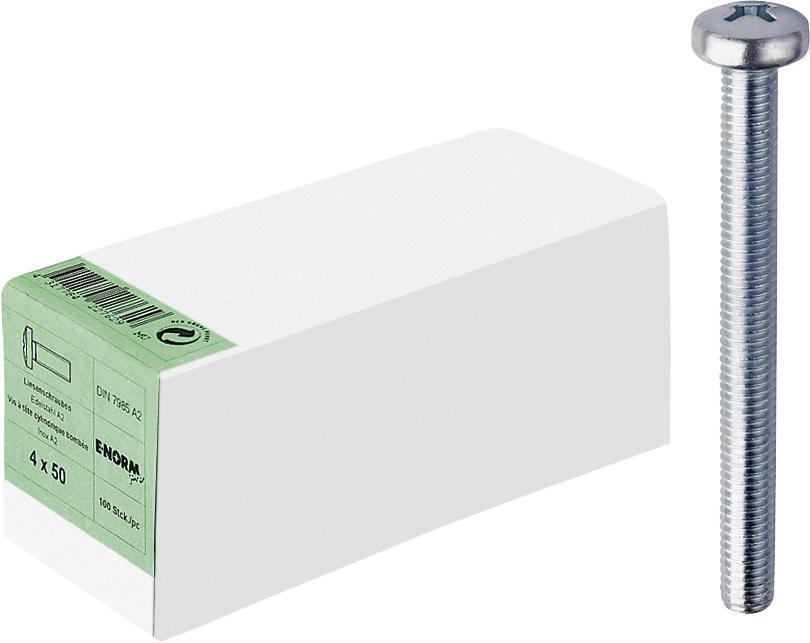

- Linsenkopf- und Flachkopfschrauben: für sichtbare Verbindungen mit größerer Auflagefläche.
- Gewindestifte (Madenschrauben): kopflos, zum Klemmen und Fixieren in Gewindebohrungen.
Festigkeitsklassen und Werkstoffe
Kurz: Die Festigkeitsklasse (8.8, 10.9, 12.9) steht auf dem Kopf der Stahlschraube: Die erste Zahl mal 100 ergibt die Zugfestigkeit in N/mm², die zweite Zahl das Streckgrenzenverhältnis. Edelstahl A2 (1.4301) für normale Korrosion, A4 (1.4401, Molybdän) für Küste und Chemie.
Die Festigkeitsklasse bestimmt die Belastbarkeit: 8.8 ist der Standard im Maschinenbau (800 N/mm² Zugfestigkeit), 10.9 und 12.9 für hochbelastete Verbindungen. Edelstahlschrauben tragen keine Festigkeitsklasse nach diesem Schema, sondern eine Werkstoff- und Festigkeitsangabe (z. B. A2-70). A2 (V2A) widersteht normaler Korrosion, A4 (V4A) mit Molybdän hält Salzwasser und aggressiven Chemikalien stand. Wichtig: Schraube, Mutter und Unterlegscheibe sollten in Festigkeit und Werkstoff zusammenpassen, damit kein Glied der Verbindung das schwächste ist.FAQ zu Schrauben nach DIN
- Ist DIN 933 dasselbe wie ISO 4017? Im Wesentlichen ja – DIN 933 wurde durch DIN EN ISO 4017 ersetzt (Sechskantschraube mit Vollgewinde). Die alte DIN-Nummer ist im Handel weiterhin gebräuchlich. Es gibt geringfügige Unterschiede bei Kopfhöhen und Toleranzen bei einzelnen Gewindegrößen, die nur im sicherheitskritischen Stahl- und Druckbehälterbau relevant werden.
- Vollgewinde (933) oder Teilgewinde (931)? Vollgewinde (DIN 933 / ISO 4017) für durchgesteckte, überwiegend zugbelastete Verbindungen. Teilgewinde mit Schaft (DIN 931 / ISO 4014), wenn Querkräfte wirken – dann soll die Scherebene im glatten Schaft liegen, nicht im Gewinde, weil ein Gewinde im Scherquerschnitt die Tragfähigkeit reduziert.
- Was bedeutet die Festigkeitsklasse 8.8 oder 10.9? Die erste Zahl mal 100 ist die Zugfestigkeit in N/mm² (8.8 = 800 N/mm²), die zweite Zahl mal 10 ist das Verhältnis von Streckgrenze zur Zugfestigkeit in Prozent. 8.8 ist der Maschinenbau-Standard, 10.9 und 12.9 für hochbelastete Verbindungen. Die Klasse steht auf dem Schraubenkopf.
- A2 oder A4 Edelstahl? A2 (V2A, 1.4301) für normale Umgebungen und Innenbereich. A4 (V4A, 1.4401) enthält Molybdän und widersteht Salzwasser, Streusalz und aggressiven Chemikalien – die Wahl für Küste, Schwimmbad und Chemie. Der A4-Aufpreis lohnt überall, wo Lochfraßkorrosion droht.
- Wann nehme ich eine Zylinderschraube mit Innensechskant? Wenn hohe Kräfte auf kleinem Raum übertragen werden sollen und der Kopf kompakt bleiben muss – Standard in Maschinengehäusen, Vorrichtungen und elektronischen Baugruppen. Der Innensechskant erlaubt ein hohes Anzugsmoment und versenkt sich bei Bedarf in einer Zylindersenkung.
- Wofür Senkschrauben? Für flächenbündige Verbindungen ohne überstehenden Kopf – der Senkkopf (DIN 7991 / ISO 10642) taucht in die angesenkte Bohrung und schließt mit der Oberfläche ab. Das ist nötig, wo der Schraubenkopf nicht stören oder hervorstehen darf, etwa an Führungs- und Gleitflächen.
- Wie bestelle ich eine DIN-Schraube eindeutig? Mit vier Angaben: Norm (z. B. DIN EN ISO 4017), Gewindegröße und Länge (z. B. M8 × 30), Festigkeitsklasse bzw. Werkstoff (z. B. 8.8 oder A4) und Oberfläche (verzinkt, blank). Mit diesen vier Angaben führt die Bestellung weltweit zur identischen Schraube – das ist der Sinn der Normung.
Schrauben nach DIN bei HUG ab Lager

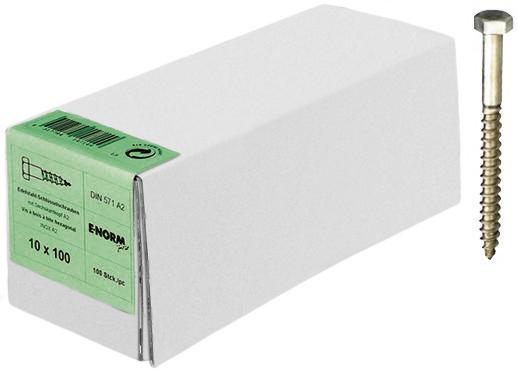

HUG Technik und Sicherheit führt Schrauben nach DIN und ISO – Sechskantschrauben (DIN 933/931), Zylinderschrauben mit Innensechskant (DIN 912), Senkschrauben (DIN 7991) und Gewindestifte in Stahl 8.8/10.9/12.9 und Edelstahl A2/A4. Passend dazu finden Sie im Sortiment:- Holzschrauben – SPAX und Eurotec für den Holzbau.
- Spanplattenschrauben – Holzbauschrauben für tiefe Einschraubtiefe.
- Dübeltechnik – fischer-Dübel für die Befestigung im Baustoff.
