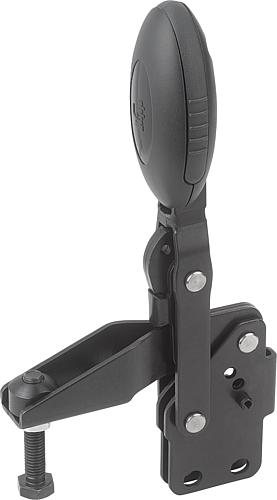

Schnellspanner Standard, Fuß senkrecht, Stahl, Komp: Polyamid Komp: schwarz RAL7021, M=M10x55 - K0663.010000
Schnellspanner Standard, Fuß senkrecht, Stahl, Komp: Polyamid Komp: schwarz RAL7021, M=M10x55 - K0663.010000
Produktnummer:
7293061
Schnellspanner Standard, Fuß senkrecht, Stahl, Komp: Polyamid Komp: schwarz RAL7021, M=M10x55 - K0663.010000
EAN-Nr.:
4059245432059
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
51,29 €*
52,34 €*
(2.01% gespart)
|
| Bis 24 |
48,36 €*
52,34 €*
(7.6% gespart)
|
| Bis 49 |
46,89 €*
52,34 €*
(10.41% gespart)
|
| Bis 99 |
45,79 €*
52,34 €*
(12.51% gespart)
|
| Ab 100 |
43,96 €*
52,34 €*
(16.01% gespart)
|
Produktinformationen "Schnellspanner Standard, Fuß senkrecht, Stahl, Komp: Polyamid Komp: schwarz RAL7021, M=M10x55 - K0663.010000"
Werkstoff:
Stahl.
Griffelement Polyamid.
Ausführung:
nitrocarburiert und schwarz oxidiert.
Griffelement schwarz.
Hinweis:
Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht.
Zubehör:
K0106
K0383
K0388
K0390
K0391
K0392
K0393
Zeichnungshinweis:
1) Anschlagstift Position 1
2) Anschlagstift Position 2
A: 32
A1: 50
A2: 8
A3: 27
A4: 3,5
B: 14,1
B1: 7,1
B2: 25,5
B3: 18,5
B6: 47
C: 62,3
C2: 13
D: 9
H: 247,4
L: 153
L1: 95
M: M10x55
RoHS: ja
Lochbild: 2
Ausführung: Standard
Handkraft FH N: 250
Haltekraft F1 N: 2500
Haltekraft F2 N: 4500
Spannkraft F3 N: 1500
Spannkraft F4 N: 2800
Farbe Komponente: schwarzgrau RAL 7021
Öffnungswinkel Griff Position 1: 19°
Öffnungswinkel Griff Position 2: 59°
Öffnungswinkel Haltearm Position 1: 6°
Öffnungswinkel Haltearm Position 2: 97°
Öffnungswinkel Haltearm ohne Anschlag: 176°
K0663.010000
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Stahl.
Griffelement Polyamid.
Ausführung:
nitrocarburiert und schwarz oxidiert.
Griffelement schwarz.
Hinweis:
Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht.
Zubehör:
K0106
K0383
K0388
K0390
K0391
K0392
K0393
Zeichnungshinweis:
1) Anschlagstift Position 1
2) Anschlagstift Position 2
A: 32
A1: 50
A2: 8
A3: 27
A4: 3,5
B: 14,1
B1: 7,1
B2: 25,5
B3: 18,5
B6: 47
C: 62,3
C2: 13
D: 9
H: 247,4
L: 153
L1: 95
M: M10x55
RoHS: ja
Lochbild: 2
Ausführung: Standard
Handkraft FH N: 250
Haltekraft F1 N: 2500
Haltekraft F2 N: 4500
Spannkraft F3 N: 1500
Spannkraft F4 N: 2800
Farbe Komponente: schwarzgrau RAL 7021
Öffnungswinkel Griff Position 1: 19°
Öffnungswinkel Griff Position 2: 59°
Öffnungswinkel Haltearm Position 1: 6°
Öffnungswinkel Haltearm Position 2: 97°
Öffnungswinkel Haltearm ohne Anschlag: 176°
K0663.010000
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| D: | 9 |
|---|---|
| A: | 32 |
| A1: | 50 |
| A2: | 8 |
| L: | 153 |
| A3: | 27 |
| A4: | 3,5 |
| Ausführung 1: | Standard |
| Ausführung 2: | Fuß senkrecht |
| Oberfläche Grundkörper: | nitrocarburiert und oxidiert |
| C: | 62,3 |
| Material Grundkörper: | Stahl |
| Material Komponente: | Polyamid |
| Farbe Komponente: | schwarzgrau RAL 7021 |
| B1: | 7,1 |
| B: | 14,1 |
| B2: | 25,5 |
| B3: | 18,5 |
| B6: | 47 |
| H: | 247,4 |
| C2: | 13 |
| L1: | 95 |
| RoHS: | konform |
| Grifftyp Schnellspanner: | vertikal |
| Haltekraft F1 N: | 2500 |
| Haltekraft F2 N: | 4500 |
| Handkraft FH N: | 250 |
| Lochbild: | 2 |
| M=Andruckspindel: | M10x55 |
| Öffnungswinkel Griff Position 1: | 19° |
| Öffnungswinkel Griff Position 2: | 59° |
| Öffnungswinkel Haltearm ohne Anschlag: | 176° |
| Öffnungswinkel Haltearm Position 1: | 6° |
| Öffnungswinkel Haltearm Position 2: | 97° |
| Spannkraft F3 N: | 1500 |
| Spannkraft F4 N: | 2800 |
