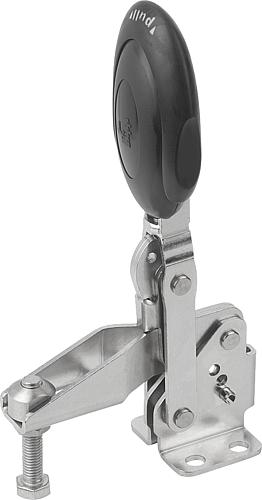

Schnellspanner mit Sicherheitsverriegelung, Fuß waagrecht, Edelstahl, Komp: Polyamid Komp: schwarz RAL7021, M=M06x35 - K0662.106100

Produktinformationen "Schnellspanner mit Sicherheitsverriegelung, Fuß waagrecht, Edelstahl, Komp: Polyamid Komp: schwarz RAL7021, M=M06x35 - K0662.106100"
Werkstoff:
Edelstahl.
Griffelement Polyamid.
Entriegelungsbügel TPE.

Ausführung:

blank.
Griffelement schwarz.

Hinweis:

Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Inklusive innenliegender Stabverriegelung mit automatischer Sicherung.

Zubehör:
K0106
K0384
K0390
K0392
K0667
Zeichnungshinweis:
1) Anschlagstift Position 1
2) Anschlagstift Position 2

A: 14
A1: 29
A2: 7
A3: 12
B: 27
B1: 38
B2: 17,5
B3: 12,5
B5: 2,5
B6: 53,4
C: 24,9
D: 5,5
H: 163
L: 86,5
L1: 53
M: M6x35
RoHS: ja
Lochbild: 3
Ausführung: mit Sicherheitsverriegelung
Ausprägung: Fuß waagrecht
Handkraft FH N: 160
Haltekraft F1 N: 1350
Haltekraft F2 N: 1650
Spannkraft F3 N: 920
Spannkraft F4 N: 1050
Farbe Komponente: schwarzgrau RAL 7021
Öffnungswinkel Griff Position 1: 46°
Öffnungswinkel Griff Position 2: 56°
Öffnungswinkel Griff ohne Anschlag: 83°
Öffnungswinkel Haltearm Position 1: 56°
Öffnungswinkel Haltearm Position 2: 83°
Öffnungswinkel Haltearm ohne Anschlag: 152°

K0662.106100
Eigenschaften
Gewindegröße: M6
Höhe (mm): 163 mm
