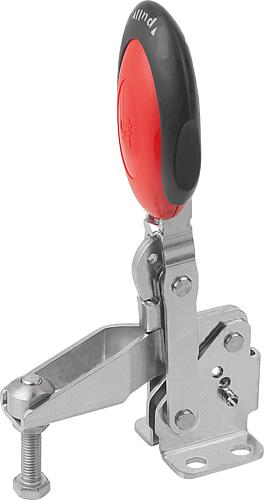

Schnellspanner mit Sicherheitsverriegelung, Fuß waagrecht, Edelstahl, Komp: Polyamid Komp: rot RAL3020, M=M08x45 - K0662.108103
Schnellspanner mit Sicherheitsverriegelung, Fuß waagrecht, Edelstahl, Komp: Polyamid Komp: rot RAL3020, M=M08x45 - K0662.108103
Produktnummer:
7293050
Schnellspanner mit Sicherheitsverriegelung, Fuß waagrecht, Edelstahl, Komp: Polyamid Komp: rot RAL3020, M=M08x45 - K0662.108103
EAN-Nr.:
4059245432011
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
93,47 €*
95,38 €*
(2% gespart)
|
| Bis 24 |
88,13 €*
95,38 €*
(7.6% gespart)
|
| Bis 49 |
85,46 €*
95,38 €*
(10.4% gespart)
|
| Bis 99 |
83,46 €*
95,38 €*
(12.5% gespart)
|
| Ab 100 |
80,12 €*
95,38 €*
(16% gespart)
|
Produktinformationen "Schnellspanner mit Sicherheitsverriegelung, Fuß waagrecht, Edelstahl, Komp: Polyamid Komp: rot RAL3020, M=M08x45 - K0662.108103"
Werkstoff:
Edelstahl.
Griffelement Polyamid.
Entriegelungsbügel TPE.
Ausführung:
blank.
Griffelement rot.
Hinweis:
Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Inklusive innenliegender Stabverriegelung mit automatischer Sicherung.
Zubehör:
K0106
K0384
K0390
K0392
K0667
Zeichnungshinweis:
1) Anschlagstift Position 1
2) Anschlagstift Position 2
A: 21
A1: 39
A2: 9
A3: 19
B: 32
B1: 45
B2: 20,6
B3: 15,6
B5: 2,5
B6: 51,1
C: 32,7
D: 6,8
H: 191,4
L: 107
L1: 62
M: M8x45
RoHS: ja
Lochbild: 3
Ausführung: mit Sicherheitsverriegelung
Ausprägung: Fuß waagrecht
Handkraft FH N: 190
Haltekraft F1 N: 2000
Haltekraft F2 N: 2800
Spannkraft F3 N: 940
Spannkraft F4 N: 1350
Öffnungswinkel Griff Position 1: 26°
Öffnungswinkel Griff Position 2: 61°
Öffnungswinkel Griff ohne Anschlag: 86°
Öffnungswinkel Haltearm Position 1: 13°
Öffnungswinkel Haltearm Position 2: 93°
Öffnungswinkel Haltearm ohne Anschlag: 158°
K0662.108103
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Edelstahl.
Griffelement Polyamid.
Entriegelungsbügel TPE.
Ausführung:
blank.
Griffelement rot.
Hinweis:
Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Inklusive innenliegender Stabverriegelung mit automatischer Sicherung.
Zubehör:
K0106
K0384
K0390
K0392
K0667
Zeichnungshinweis:
1) Anschlagstift Position 1
2) Anschlagstift Position 2
A: 21
A1: 39
A2: 9
A3: 19
B: 32
B1: 45
B2: 20,6
B3: 15,6
B5: 2,5
B6: 51,1
C: 32,7
D: 6,8
H: 191,4
L: 107
L1: 62
M: M8x45
RoHS: ja
Lochbild: 3
Ausführung: mit Sicherheitsverriegelung
Ausprägung: Fuß waagrecht
Handkraft FH N: 190
Haltekraft F1 N: 2000
Haltekraft F2 N: 2800
Spannkraft F3 N: 940
Spannkraft F4 N: 1350
Öffnungswinkel Griff Position 1: 26°
Öffnungswinkel Griff Position 2: 61°
Öffnungswinkel Griff ohne Anschlag: 86°
Öffnungswinkel Haltearm Position 1: 13°
Öffnungswinkel Haltearm Position 2: 93°
Öffnungswinkel Haltearm ohne Anschlag: 158°
K0662.108103
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| B1: | 45 |
|---|---|
| D: | 6,8 |
| A: | 21 |
| A1: | 39 |
| A3: | 19 |
| L: | 107 |
| A2: | 9 |
| Ausführung 1: | mit Sicherheitsverriegelung |
| B2: | 20,6 |
| Oberfläche Grundkörper: | blank |
| Material Grundkörper: | Edelstahl |
| Material Komponente: | Polyamid |
| B5: | 2,5 |
| Ausführung 2: | Fuß waagrecht |
| B3: | 15,6 |
| Farbe Komponente: | verkehrsrot RAL 3020 |
| B: | 32 |
| B6: | 51,1 |
| H: | 191,4 |
| L1: | 62 |
| RoHS: | konform |
| C: | 32,7 |
| Grifftyp Schnellspanner: | vertikal |
| Haltekraft F1 N: | 2000 |
| Haltekraft F2 N: | 2800 |
| Lochbild: | 3 |
| M=Andruckspindel: | M8x45 |
| Öffnungswinkel Griff ohne Anschlag: | 86° |
| Öffnungswinkel Griff Position 1: | 26° |
| Öffnungswinkel Griff Position 2: | 61° |
| Öffnungswinkel Haltearm ohne Anschlag: | 158° |
| Öffnungswinkel Haltearm Position 1: | 13° |
| Öffnungswinkel Haltearm Position 2: | 93° |
| Spannkraft F3 N: | 940 |
| Spannkraft F4 N: | 1350 |
| Handkraft FH N: | 190 |
