Schnellspanner mit Sicherheitsverriegelung, Fuß senkrecht, Edelstahl, Komp: Polyamid Komp: rot RAL3020, M=M08x45 - K0661.108103
Schnellspanner mit Sicherheitsverriegelung, Fuß senkrecht, Edelstahl, Komp: Polyamid Komp: rot RAL3020, M=M08x45 - K0661.108103
Produktnummer:
7293022
Schnellspanner mit Sicherheitsverriegelung, Fuß senkrecht, Edelstahl, Komp: Polyamid Komp: rot RAL3020, M=M08x45 - K0661.108103
EAN-Nr.:
4059245432899
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
94,05 €*
95,97 €*
(2% gespart)
|
| Bis 24 |
88,68 €*
95,97 €*
(7.6% gespart)
|
| Bis 49 |
85,99 €*
95,97 €*
(10.4% gespart)
|
| Bis 99 |
83,98 €*
95,97 €*
(12.49% gespart)
|
| Ab 100 |
80,62 €*
95,97 €*
(15.99% gespart)
|
Produktinformationen "Schnellspanner mit Sicherheitsverriegelung, Fuß senkrecht, Edelstahl, Komp: Polyamid Komp: rot RAL3020, M=M08x45 - K0661.108103"
Werkstoff:
Edelstahl.
Griffelement Polyamid.
Entriegelungsbügel TPE.
Ausführung:
blank.
Griffelement rot.
Hinweis:
Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Inklusive innenliegender Stabverriegelung mit automatischer Sicherung.
Zubehör:
K0106
K0384
K0390
K0392
K0667
A: 26
A1: 44
A2: 9
A4: 3,5
B: 14,1
B1: 9,1
B2: 21
B3: 16
B6: 51,1
C: 46,5
C2: 10,5
D: 6,2
H: 88,2
H1: 84,3
L: 230,4
L1: 74,9
M: M8x45
RoHS: ja
Lochbild: 3
Ausführung: mit Sicherheitsverriegelung
Einbaulage: horizontal
Handkraft FH N: 200
Haltekraft F1 N: 2000
Haltekraft F2 N: 2800
Spannkraft F3 N: 830
Spannkraft F4 N: 1400
Öffnungswinkel Griff: 67°
Öffnungswinkel Haltearm: 86°
K0661.108103
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Edelstahl.
Griffelement Polyamid.
Entriegelungsbügel TPE.
Ausführung:
blank.
Griffelement rot.
Hinweis:
Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Inklusive innenliegender Stabverriegelung mit automatischer Sicherung.
Zubehör:
K0106
K0384
K0390
K0392
K0667
A: 26
A1: 44
A2: 9
A4: 3,5
B: 14,1
B1: 9,1
B2: 21
B3: 16
B6: 51,1
C: 46,5
C2: 10,5
D: 6,2
H: 88,2
H1: 84,3
L: 230,4
L1: 74,9
M: M8x45
RoHS: ja
Lochbild: 3
Ausführung: mit Sicherheitsverriegelung
Einbaulage: horizontal
Handkraft FH N: 200
Haltekraft F1 N: 2000
Haltekraft F2 N: 2800
Spannkraft F3 N: 830
Spannkraft F4 N: 1400
Öffnungswinkel Griff: 67°
Öffnungswinkel Haltearm: 86°
K0661.108103
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| A1: | 44 |
|---|---|
| D: | 6,2 |
| A: | 26 |
| A2: | 9 |
| L: | 230,4 |
| B3: | 16 |
| A4: | 3,5 |
| Ausführung 1: | mit Sicherheitsverriegelung |
| Material Komponente: | Polyamid |
| Oberfläche Grundkörper: | blank |
| H: | 88,2 |
| Material Grundkörper: | Edelstahl |
| Ausführung 2: | Fuß senkrecht |
| Farbe Komponente: | verkehrsrot RAL 3020 |
| B6: | 51,1 |
| H1: | 84,3 |
| C2: | 10,5 |
| L1: | 74,9 |
| B: | 14,1 |
| B1: | 9,1 |
| RoHS: | konform |
| B2: | 21 |
| C: | 46,5 |
| Grifftyp Schnellspanner: | horizontal |
| Haltekraft F1 N: | 2000 |
| Haltekraft F2 N: | 2800 |
| Lochbild: | 3 |
| M=Andruckspindel: | M8x45 |
| Öffnungswinkel Griff: | 67° |
| Öffnungswinkel Haltearm: | 86° |
| Spannkraft F3 N: | 830 |
| Spannkraft F4 N: | 1400 |
| Handkraft FH N: | 200 |
Anmelden
Schutzkappe Gummi - K0106
Ab
1,40 €*
8 Varianten verfügbar
Werkstoff: ölbeständiger Gummi. Ausführung: Gummi schwarz. D: 11 für Schrauben: M4 Gewicht ca. g: 1 D1: 7 D2: 5,5 H: 8,5 H1: 4 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Kugeldruckschrauben ohne Kopf, Edelstahl mit abgefl.er Kugel - K0384
Ab
9,55 €*
41 Varianten verfügbar
Werkstoff: Schraube und Kugel Edelstahl. Ausführung: Edelstahl blank. Hinweis: Mit der abgeflachten Kugel können nicht planparallele Flächen verzugsfrei geklemmt, gespannt oder unterstützt werden, weil sich die beweglich gelagerte Kugel bis zu 9° anpasst. Längere Ausführungen wurden speziell für den Einsatz als "Klebestifte" konzipiert. Sie ermöglichen, dass bei kleinen bzw. mittleren Serien wirtschaftlich mechanische Verbindungselemente mit Außengewinde hergestellt werden können. Sortierebene_2 : 23 Sortierebene_1: 2 Material: Edelstahl D3: 5,6 L2: 20,3 D1: M10 Kugel-Ø: 7 Gewicht ca. g: 8,7 SW: 5 Sortierung: 250 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Varianten ab 11,14 €*

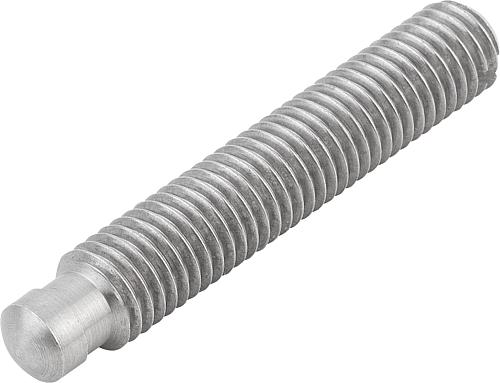

Gewindestifte, Druckzapfen ähnlich DIN 6332 - K0390
Ab
1,44 €*
64 Varianten verfügbar
Werkstoff: Edelstahl. Ausführung: Stahl: Druckzapfen einsatzgehärtet, schwarz. Edelstahl: blank. Hinweis: Der Druckzapfen der Gewindestifte DIN 6332 ist so ausgebildet, dass er sowohl direkt als auch in Verbindung mit einem Druckstück K0392 zum Spannen verwendet werden kann. D1: M16 L1: 125 D2: 12 D3: 11 Material: Edelstahl L2: 12 L5: 5,3 L3: 5 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

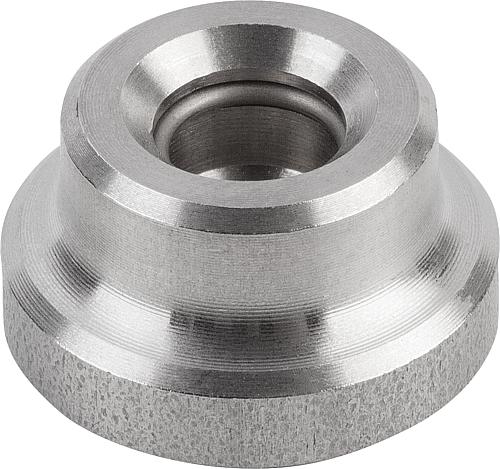

Druckstück DIN 6311 erweitert - K0392
