Rohrverbinder mit Fuß H=35 G=50 Aluminium, Komp: Stahl - K0487.518
Rohrverbinder mit Fuß H=35 G=50 Aluminium, Komp: Stahl - K0487.518
Produktnummer:
7698412
Rohrverbinder mit Fuß H=35 G=50 Aluminium, Komp: Stahl - K0487.518
EAN-Nr.:
4059245587582
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
14,82 €*
15,12 €*
(1.98% gespart)
|
| Bis 24 |
13,98 €*
15,12 €*
(7.54% gespart)
|
| Bis 49 |
13,55 €*
15,12 €*
(10.38% gespart)
|
| Bis 99 |
13,23 €*
15,12 €*
(12.5% gespart)
|
| Ab 100 |
12,70 €*
15,12 €*
(16.01% gespart)
|
Produktinformationen "Rohrverbinder mit Fuß H=35 G=50 Aluminium, Komp: Stahl - K0487.518"
Werkstoff:
Aluminiumguss.
Klemmschraube mit Mutter, Stahl.
Ausführung:
gleitgeschliffen.
Klemmschraube mit Mutter verzinkt.
Hinweis:
Rohrverbinder Gelenkstücke mit Innenverzahnung können mit Rohrverbinder Gelenkstücke mit Außenverzahnung (K0485) zu einem Gelenkstück zusammengefügt werden.
Max. Drehmoment zum Anziehen der Klemmschrauben:
M6: 10 Nm.
M8: 25 Nm.
M10: 50 Nm.
Zubehör:
- Sechskantmutter DIN 985
- Sechskantschrauben DIN 933
- Zylinderschrauben DIN 6912

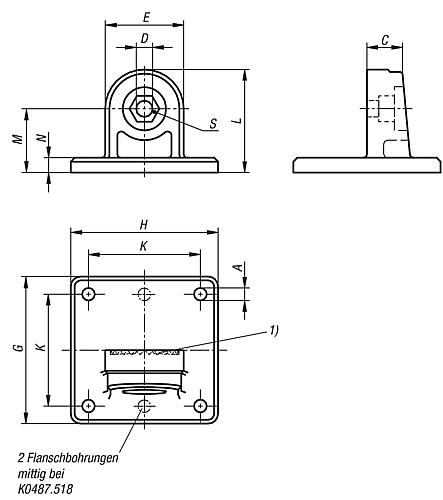

Zeichnungshinweis:
1) 15° Verzahnung
Ausführung: mit Fuß
C: 13
D: 7
E: 25
K: 38
L: 32,5
M: 20
N: 5
RoHS: ja
S: M6
K0487.518
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| A: | 5,3 (2x) |
|---|---|
| D: | 7 |
| M: | 20 |
| L: | 32,5 |
| Material Grundkörper: | Aluminium |
| Ausführung 1: | mit Fuß |
| Material Komponente: | Stahl |
| RoHS: | konform |
| Oberfläche Komponente: | verzinkt |
| E: | 25 |
| K: | 38 |
| G=Breite: | 50 |
| C: | 13 |
| H=Länge: | 35 |
| S: | M6 |
| N: | 5 |
| PL Edelstahl: | false |
