Kugelsperrbolzen mit Pilzgriff, D1=10, L1=21,5, Edelstahl blank, Komp: Edelstahl - K1063.10241
Kugelsperrbolzen mit Pilzgriff, D1=10, L1=21,5, Edelstahl blank, Komp: Edelstahl - K1063.10241
Produktnummer:
7297511
Kugelsperrbolzen mit Pilzgriff, D1=10, L1=21,5, Edelstahl blank, Komp: Edelstahl - K1063.10241
EAN-Nr.:
4059245221004
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
48,31 €*
48,80 €*
(1% gespart)
|
| Bis 24 |
47,83 €*
48,80 €*
(1.99% gespart)
|
| Bis 49 |
47,58 €*
48,80 €*
(2.5% gespart)
|
| Bis 99 |
47,34 €*
48,80 €*
(2.99% gespart)
|
| Ab 100 |
47,09 €*
48,80 €*
(3.5% gespart)
|
Produktinformationen "Kugelsperrbolzen mit Pilzgriff, D1=10, L1=21,5, Edelstahl blank, Komp: Edelstahl - K1063.10241"
Werkstoff:
Gehäuse und Druckknopf Edelstahl.
Kugel, Feder und Sprengring Edelstahl.
O-Ring FKM.
Ausführung:
Gehäuse blank.
Druckknopf blank.
Kugel vergütet.
Hinweis:
Einbaumaße Form A für Plattenstärke 6 mm.
Einbaumaße Form B für Plattenstärke 6 bis 16 mm.
Achtung:
Die angegebenen Auszugskräfte gelten nur in Verbindung mit Aufnahmebuchsen K1065.
Zubehör:
Aufnahmebuchse K1065.

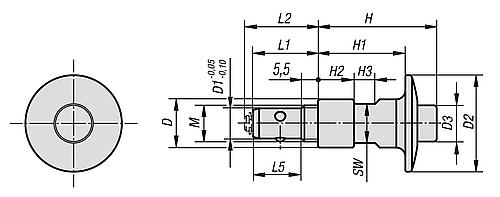

D: 16
D1: 10
D2: 32
D3: 12
D5: 12
D6: 17
H: 39,4
H1: 29
H2: 12
H3: 7
L1: 21,5
L2: 23,5
L5: 16
M: M12x1,5
SW: 13
RoHS: ja
T max.: 16
Ausführung: mit Pilzgriff
Ausprägung: selbstsichernd

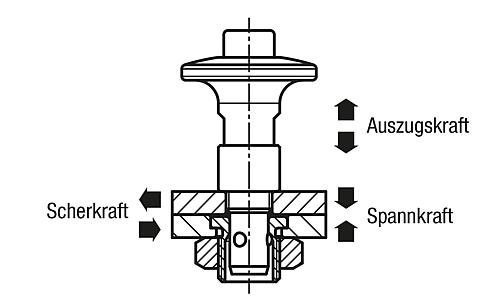

Spannkraft N: 50
Scherkraft kN: 9
Auszugskraft F kN: 1,5
Temperaturbeständigkeit: ≤180 °C
K1063.10241
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Gehäuse und Druckknopf Edelstahl.
Kugel, Feder und Sprengring Edelstahl.
O-Ring FKM.
Ausführung:
Gehäuse blank.
Druckknopf blank.
Kugel vergütet.
Hinweis:
Einbaumaße Form A für Plattenstärke 6 mm.
Einbaumaße Form B für Plattenstärke 6 bis 16 mm.
Achtung:
Die angegebenen Auszugskräfte gelten nur in Verbindung mit Aufnahmebuchsen K1065.
Zubehör:
Aufnahmebuchse K1065.
D: 16
D1: 10
D2: 32
D3: 12
D5: 12
D6: 17
H: 39,4
H1: 29
H2: 12
H3: 7
L1: 21,5
L2: 23,5
L5: 16
M: M12x1,5
SW: 13
RoHS: ja
T max.: 16
Ausführung: mit Pilzgriff
Ausprägung: selbstsichernd
Spannkraft N: 50
Scherkraft kN: 9
Auszugskraft F kN: 1,5
Temperaturbeständigkeit: ≤180 °C
K1063.10241
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Material Grundkörper: | Edelstahl |
|---|---|
| Material Komponente: | Edelstahl |
| M: | M12x1,5 |
| SW: | 13 |
| D5: | 12 |
| Ausführung 1: | mit Pilzgriff |
| Oberfläche Grundkörper: | blank |
| D: | 16 |
| H: | 39,4 |
| H2: | 12 |
| H3: | 7 |
| D6: | 17 |
| H1: | 29 |
| D1=Bolzendurchmesser: | 10 |
| D2: | 32 |
| D3: | 12 |
| L1: | 21,5 |
| L2: | 23,5 |
| L5: | 16 |
| T max.: | 16 |
| Spannkraft N: | 50 |
| Scherkraft kN: | 9 |
| Auszugskraft F kN: | 1,5 |
| Temperaturbeständigkeit: | ≤180 °C |
| RoHS: | konform |
Anmelden
Zubehör

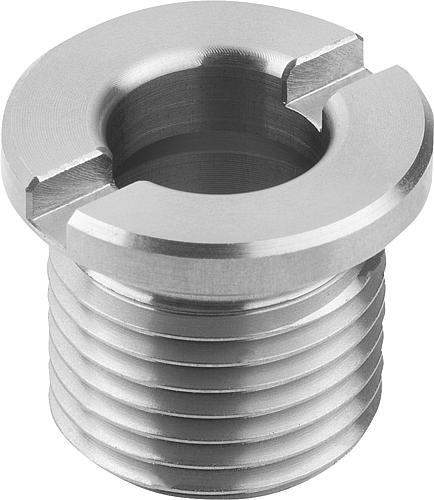

Aufnahmebuchsen für Kugelsperrbolzen - K1065
