Grundejektor »SBP-C«, Ablassventil, Schalldämpfer, Düsengröße 2,5 mm, Druckluft-/Vakuumanschluss 8/10 mm, NO

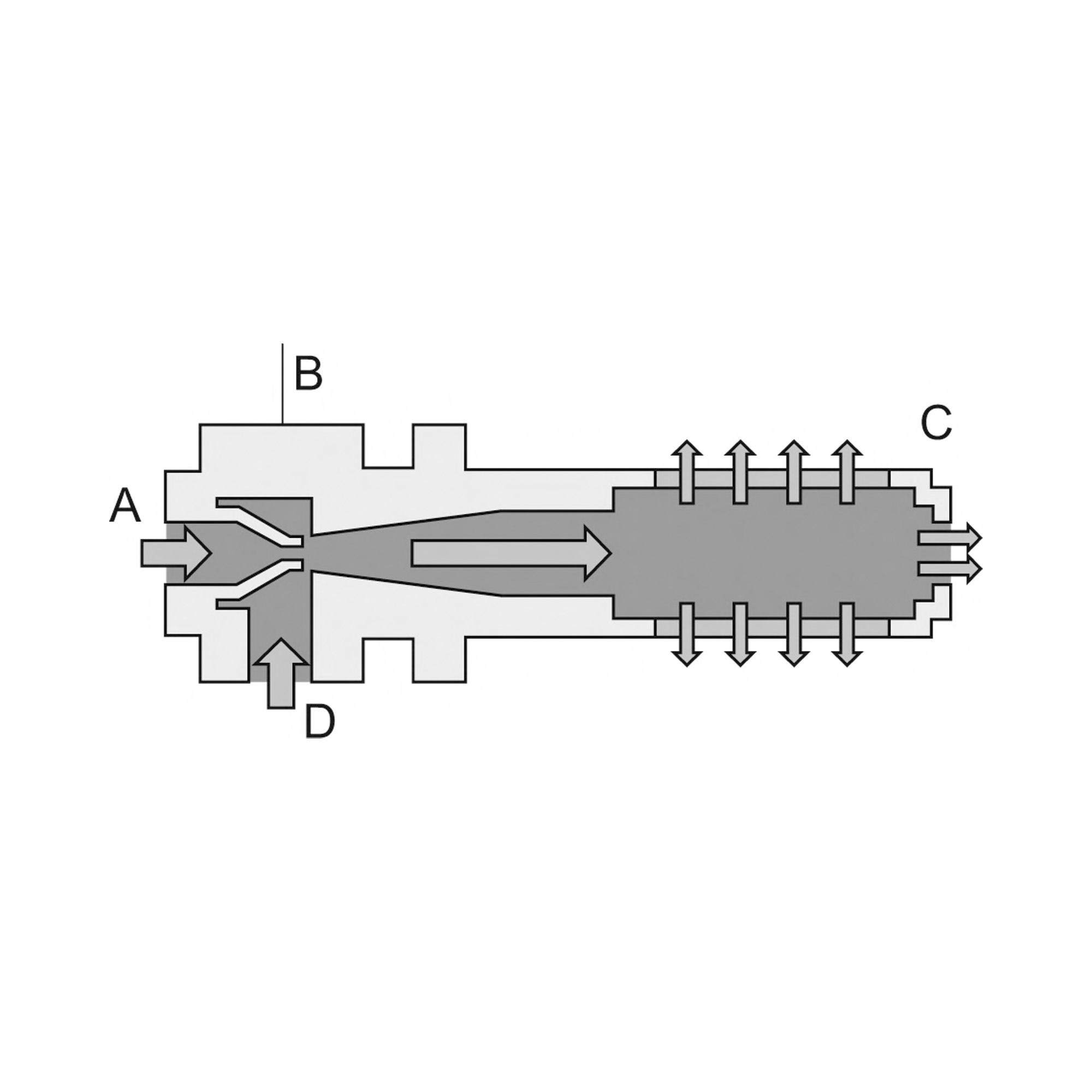

Rein pneumatisch betriebener Vakuum-Erzeuger, der nach dem Venturi-Prinzip arbeitet
Druckluft wird durch A in den Ejektor eingeleitet und durchströmt Düse BUnmittelbar nach der Durchströmdüse entsteht ein Unterdruck, wodurch Luft durch den Vakuumanschluss D angesaugt wirdAbgesaugte Luft und Druckluft treten gemeinsam über den Schalldämpfer C aus

Eigenschaften:
Vakuumerzeuger mit einstufiger Düse in sechs Leistungsstufen, mit hohem maximalem Vakuumniveau (85% Vakuum)
Anschluss von Druckluft und Vakuum über push-in Verbinder
Basisgehäuse mit Anschlussmöglichkeit für Vakuumschalter
maxSaugvermögen bei minimalem Druckluftverbrauch
minimale Baugröße, geringes Gewicht
feine Leistungsabstufung für optimierten Luftverbrauch
Anwendungsbereich:
universelle Einsatzmöglichkeiten bei Handlingssystemen mit höchster Dynamik
Handhabung von unterschiedlichsten, dichten Bauteilen
Einsatz in Vereinzelungssystemen mit beengten Platzverhältnissen
Aufbau von Ejektorenblöcken für zentrale und dezentrale Einzelansteuerung von Sauggreifern

Typen-Nr. SBPC 25
Anschluss: push in-Steckverbinder
Breite: 20 mm
Druckluftanschluss: 8 mm
Düsengröße: 2.5 mm
Düsensystem: Messing
Grundkörper: schlagfester Kunststoff
Höhe: 72 mm
Länge: 228 mm
Ruhestellung Saugventil: NO

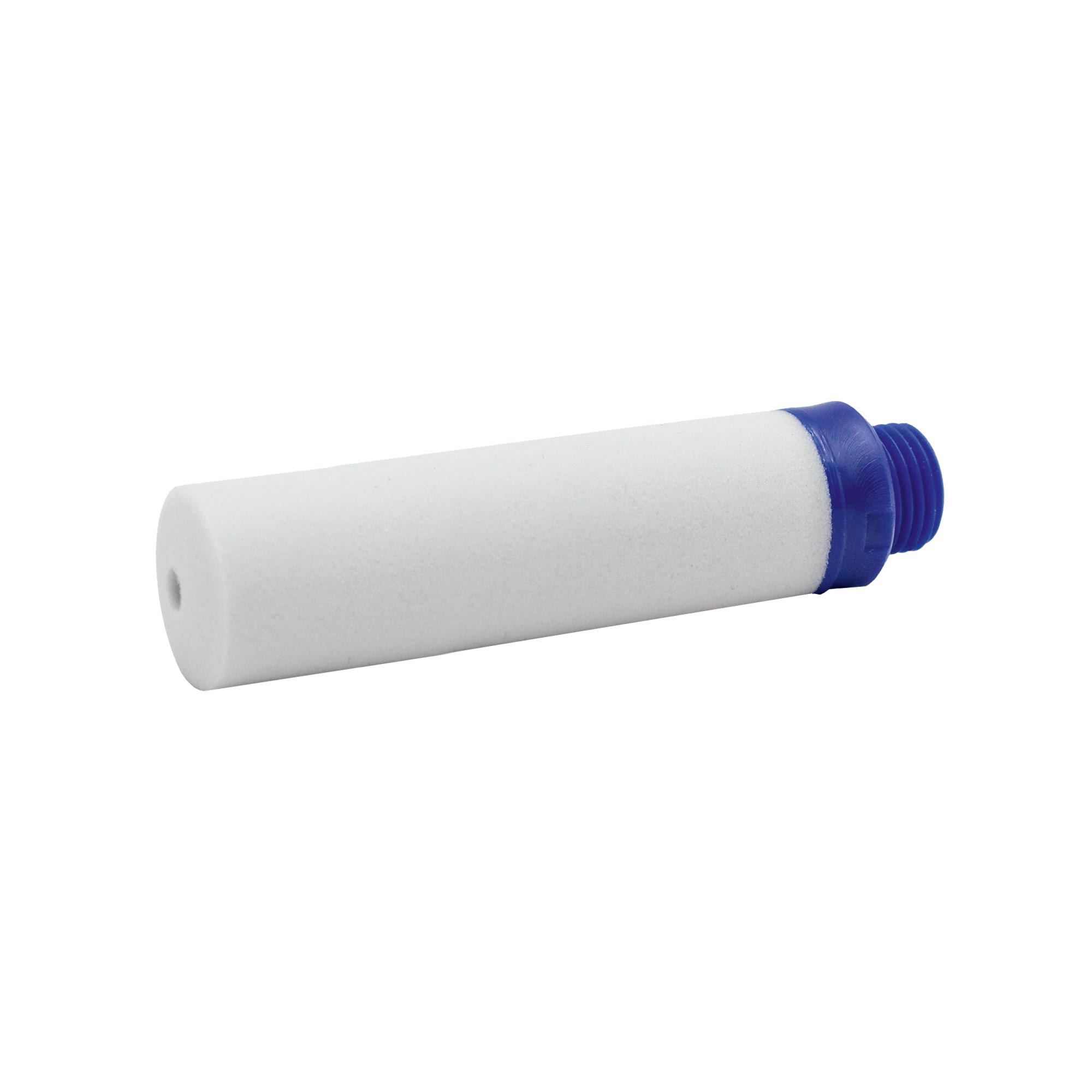

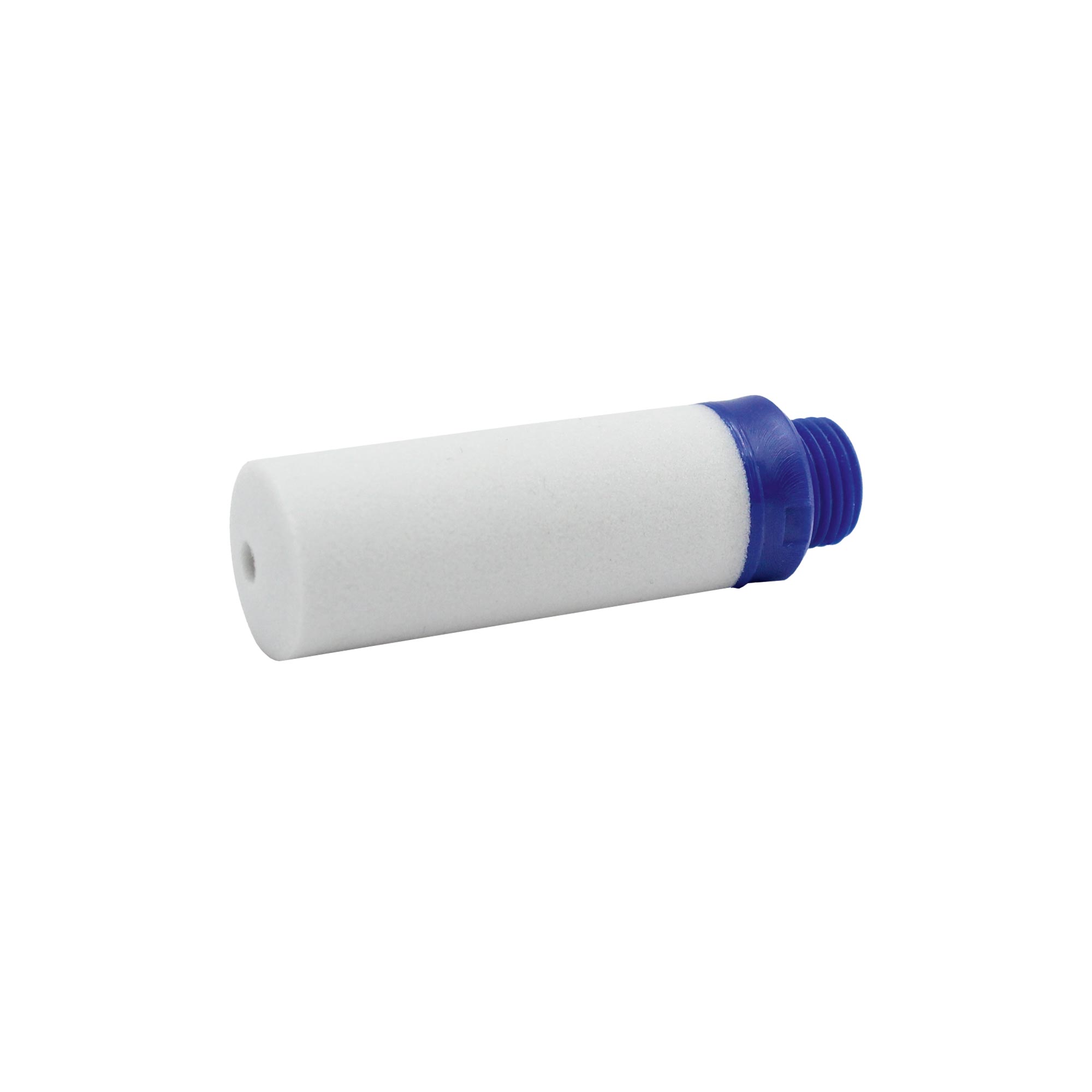

Schalldämpfer: Kunststoff
Vakuumanschluss: 10 mm
