Federndes Seitendruckstück, leichte Federkraft D=6, D2=2,9, L1=3,7, Kunststoff blau, abweichende Stiftform - K1733.110307
Federndes Seitendruckstück, leichte Federkraft D=6, D2=2,9, L1=3,7, Kunststoff blau, abweichende Stiftform - K1733.110307
Produktnummer:
7700892
Federndes Seitendruckstück, leichte Federkraft D=6, D2=2,9, L1=3,7, Kunststoff blau, abweichende Stiftform - K1733.110307
EAN-Nr.:
4059245586844
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
5,78 €*
5,90 €*
(2.03% gespart)
|
| Bis 24 |
5,45 €*
5,90 €*
(7.63% gespart)
|
| Bis 49 |
5,29 €*
5,90 €*
(10.34% gespart)
|
| Bis 99 |
5,16 €*
5,90 €*
(12.54% gespart)
|
| Ab 100 |
4,96 €*
5,90 €*
(15.93% gespart)
|
Produktinformationen "Federndes Seitendruckstück, leichte Federkraft D=6, D2=2,9, L1=3,7, Kunststoff blau, abweichende Stiftform - K1733.110307"
Werkstoff:
Hülse und Feder Kunststoff.
Druckbolzen Edelstahl.
Ausführung:
Druckbolzen blank.
Hinweis:
Federnde Seitendruckstücke dienen zum Positionieren und Spannen, Halten und Befestigen von Werkstücken in Anwendungen bei denen vermehrt Schmutz entstehen kann.
Zum Beispiel: Lackieren und Sandstrahlen.
Berechnung Maß X:
Y > = L1-D1/2, dann ist X=D1/2-S
Y < L1-D1/2, dann ist X =D1/2-S-((L1-D1/2-Y)*0,123)
Leichte Federkraft = blaue FederMontage:
Die Hülse wird in die Bohrung eingepresst.
Es wird empfohlen die Hülse vor der Montage anzufeuchten.
Zeichnungshinweis:
1) Montagewerkzeug
2) Einige Größen haben eine abweichende Stiftform
Y = Werkstückhöhe
W = Werkstücklänge
X = Koordinatenmaß
Z = Anschlagdurchmesser
Ausführung: leichte Federkraft, abweichende Stiftform
±S: 0,4
RoHS: ja
K1733.110307
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Material Grundkörper: | Kunststoff |
|---|---|
| Material Komponente: | Edelstahl |
| D=Außendurchmesser: | 6 |
| Ausführung 1: | leichte Federkraft |
| Ausführung 2: | abweichende Stiftform |
| Farbe Grundkörper: | blau |
| D1=Außendurchmesser: | 3 |
| L=Länge: | 7 |
| L1=Länge: | 3,7 |
| D2=Bohrungsdurchmesser 2: | 2,9 |
| F ca. N: | 10 |
| ±S: | 0,4 |
| RoHS: | konform |
Anmelden
Zubehör

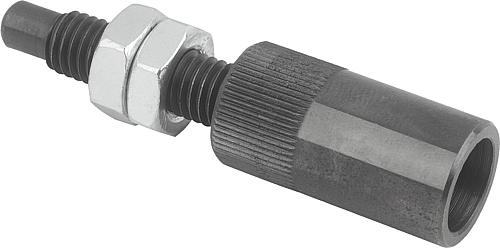

Montagewerkzeuge für Federnde Seitendruckstücke - K1733
Ab
15,82 €*
Abonnement
5 Varianten verfügbar
Werkstoff: Stahl. Ausführung: brüniert. Hinweis: Mit dem Montagewerkzeug können Federnde Seitendruckstücke mit Kunststofffeder problemlos montiert werden. Zeichnungshinweis: 1) Montagewerkzeug RoHS: ja K1733.08 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
