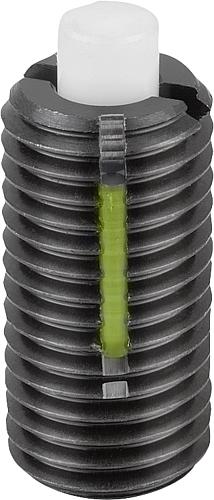

Federndes Druckstück Standard Federkraft M10 L=22 Stahl, flach, Long-Lok, Komp: Bolzen aus POM - K1373.10
Federndes Druckstück Standard Federkraft M10 L=22 Stahl, flach, Long-Lok, Komp: Bolzen aus POM - K1373.10
Produktnummer:
7300727
Federndes Druckstück Standard Federkraft M10 L=22 Stahl, flach, Long-Lok, Komp: Bolzen aus POM - K1373.10
EAN-Nr.:
4059245844135
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
4,31 €*
4,49 €*
(4.01% gespart)
|
| Bis 24 |
4,04 €*
4,49 €*
(10.02% gespart)
|
| Bis 49 |
3,90 €*
4,49 €*
(13.14% gespart)
|
| Bis 99 |
3,77 €*
4,49 €*
(16.04% gespart)
|
| Ab 100 |
3,50 €*
4,49 €*
(22.05% gespart)
|
Produktinformationen "Federndes Druckstück Standard Federkraft M10 L=22 Stahl, flach, Long-Lok, Komp: Bolzen aus POM - K1373.10"
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus POM.
Feder Federstahl Kl. D.
LONG-LOK-Gewindesicherung Nylon.
Ausführung:
brüniert.
Bestellbeispiel:
K1373.16
Hinweis:

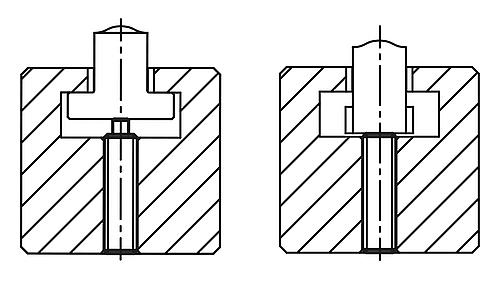

Dieses Druckstück wird vorwiegend als Abdrückstift und als gefederter Anschlag im Werkzeugbau verwendet.
Die Betätigung des Druckstiftes erfolgt in axialer Richtung.
Zeichnungshinweis:
L2 = ca. zwei Gewindegänge
1) Gewindestift eingeklebt
D: M10
D1: 4
H: 3
L: 22
L1: 9
N: 1,6
S: 3
T: 3,5
T1: 1,4
RoHS: ja
Montageschlüssel g: 50
Federkraft Ende F2 ca. N: 35
Federkraft Anfang F1 ca. N: 9
Ausschraubdrehmoment ca. Nm: 0,6
Einschraubdrehmoment ca. Nm: 1,3
K1373.10
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus POM.
Feder Federstahl Kl. D.
LONG-LOK-Gewindesicherung Nylon.
Ausführung:
brüniert.
Bestellbeispiel:
K1373.16
Hinweis:
Dieses Druckstück wird vorwiegend als Abdrückstift und als gefederter Anschlag im Werkzeugbau verwendet.
Die Betätigung des Druckstiftes erfolgt in axialer Richtung.
Zeichnungshinweis:
L2 = ca. zwei Gewindegänge
1) Gewindestift eingeklebt
D: M10
D1: 4
H: 3
L: 22
L1: 9
N: 1,6
S: 3
T: 3,5
T1: 1,4
RoHS: ja
Montageschlüssel g: 50
Federkraft Ende F2 ca. N: 35
Federkraft Anfang F1 ca. N: 9
Ausschraubdrehmoment ca. Nm: 0,6
Einschraubdrehmoment ca. Nm: 1,3
K1373.10
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| D=Gewinde: | M10 |
|---|---|
| Ausführung 1: | Standard Federkraft |
| Material Grundkörper: | Stahl |
| Material Komponente: | Bolzen aus POM |
| D1: | 4 |
| Ausführung 2: | flach, mit Gewindesicherung |
| L=Länge: | 22 |
| H: | 3 |
| L1: | 9 |
| T1: | 1,4 |
| RoHS: | konform |
| S: | 3 |
| N: | 1,6 |
| Federkraft Anfang F1 ca. N: | 9 |
| Federkraft Ende F2 ca. N: | 35 |
| Mitnahmeprofil: | Innensechskant |
| Montageschlüssel g: | 50 |
| Form Druckstück: | Druckbolzen flach |
| Einschraubdrehmoment ca. Nm: | 1,3 |
| Ausschraubdrehmoment ca. Nm: | 0,6 |
